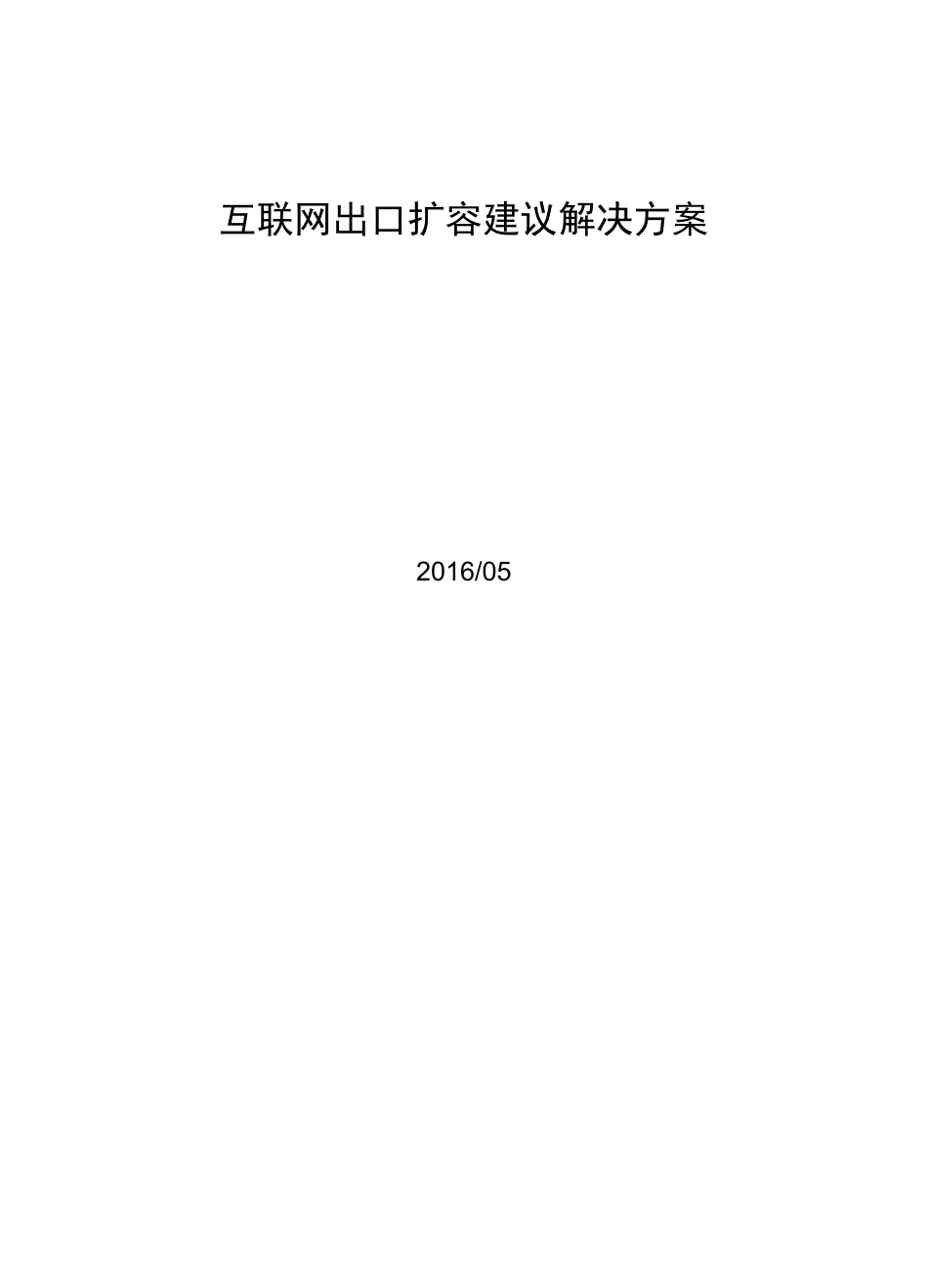

互联网出口扩容建议解决方案VIP专享

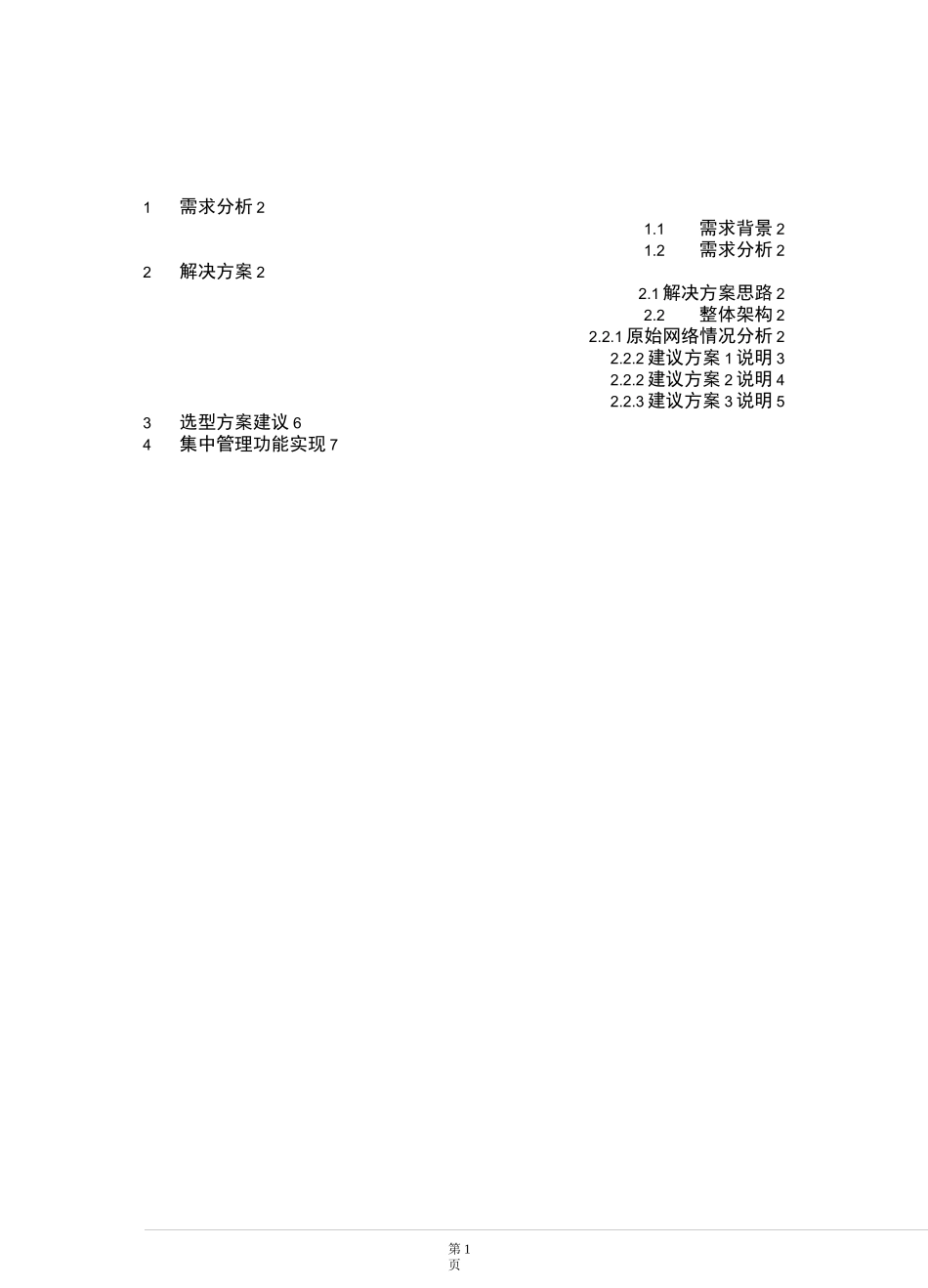

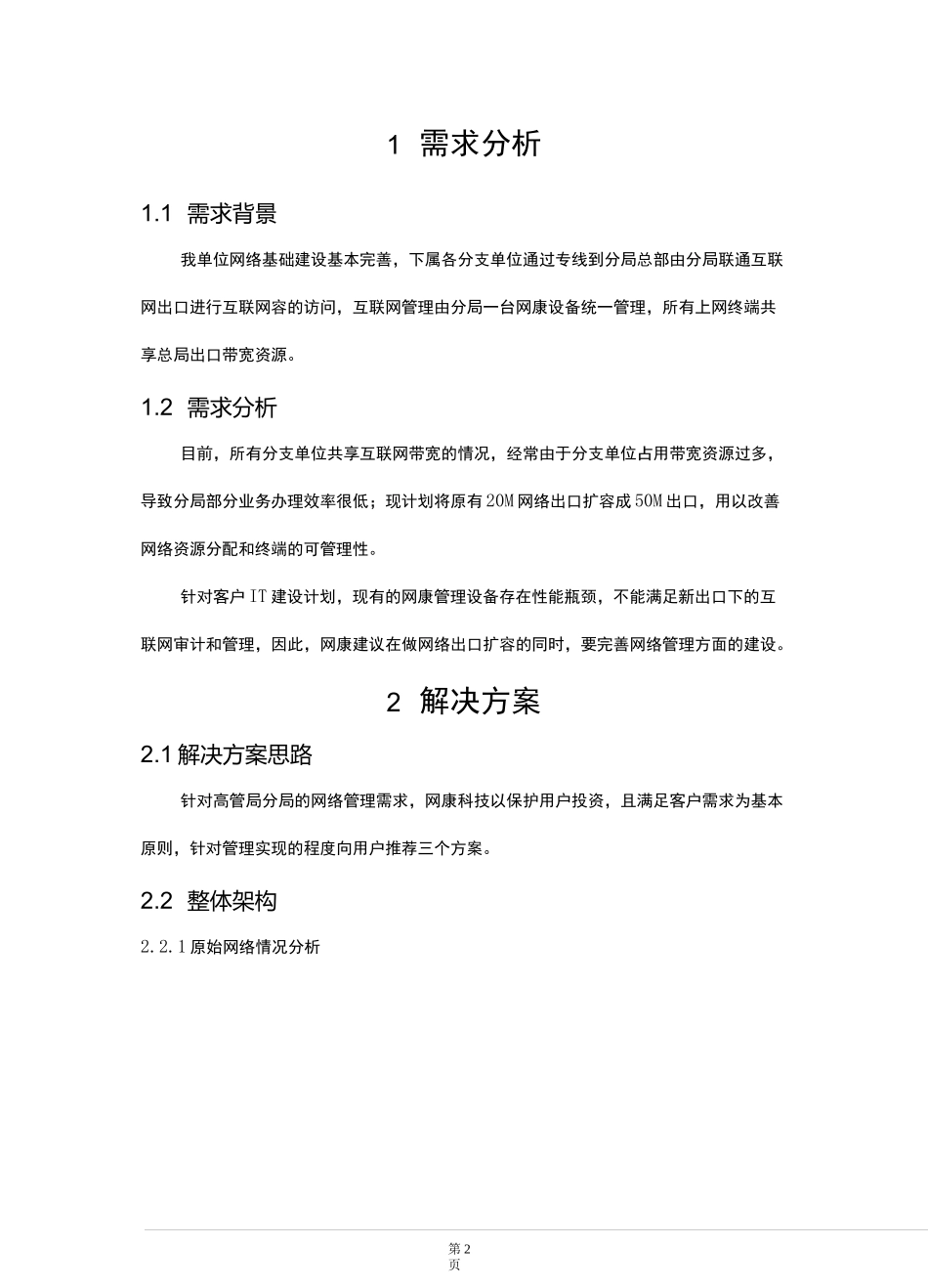

互联网出口扩容建议解决方案2016/05第 1页1需求分析 21.1需求背景 21.2需求分析 22解决方案 22.1 解决方案思路 22.2整体架构 22.2.1 原始网络情况分析 22.2.2 建议方案 1 说明 32.2.2 建议方案 2 说明 42.2.3 建议方案 3 说明 53选型方案建议 64集中管理功能实现 7第 2页1 需求分析1.1 需求背景我单位网络基础建设基本完善，下属各分支单位通过专线到分局总部由分局联通互联网出口进行互联网容的访问，互联网管理由分局一台网康设备统一管理，所有上网终端共享总局出口带宽资源。1.2 需求分析目前，所有分支单位共享互联网带宽的情况，经常由于分支单位占用带宽资源过多，导致分局部分业务办理效率很低；现计划将原有 20M 网络出口扩容成 50M 出口，用以改善网络资源分配和终端的可管理性。针对客户 IT 建设计划，现有的网康管理设备存在性能瓶颈，不能满足新出口下的互联网审计和管理，因此，网康建议在做网络出口扩容的同时，要完善网络管理方面的建设。2 解决方案2.1 解决方案思路针对高管局分局的网络管理需求，网康科技以保护用户投资，且满足客户需求为基本原则，针对管理实现的程度向用户推荐三个方案。2.2 整体架构2.2.1 原始网络情况分析第 3页图 1 原始网络拓扑原始网络分析：目前 16 个下属分支单位均通过专线接入分局机房，属于互联网出口集中管理方式，所有下属单位共享使用互联网资源，存在问题是分局机关的上网带宽资源得不到保障，时有影响到工作效率的情况发生。2.2.2 建议方案 1 说明第 4页图 2 建议网络拓扑图 1方案说明：采用此方案的前提是将目前的运营商单一线路由 20M 扩容至 50M，即互联网出口还是统一的一个，这样原有网康设备的处理性能就不满足扩容后的管理需求了，需要更换一台性能更高的网康设备作为全分局及分支单位上网行为管理的平台。2.2.2 建议方案 2 说明第 5页图 3 建议网络拓扑图 3方案说明：采用此方案的前提是在保持原有 20M 互联网出口线路的基础上，再向运营商申请 1 条 30M 的互联网出口，这样就可以将分局和所有分支单位的互联网出口管理分离开来，互不影响，分局还用之前的 20M 带宽，16 个下属分支单位共用新申请的 30M 带宽，同时增加采购一台适用于 30M 带宽处理性能的网康设备即可，此方案优势在于保护了之前的投资，性价比比较高。2.2.3 建议方案 3 说明第 6页51■支 I 廿並严反图 4 建议网络拓扑图 4方案说...
