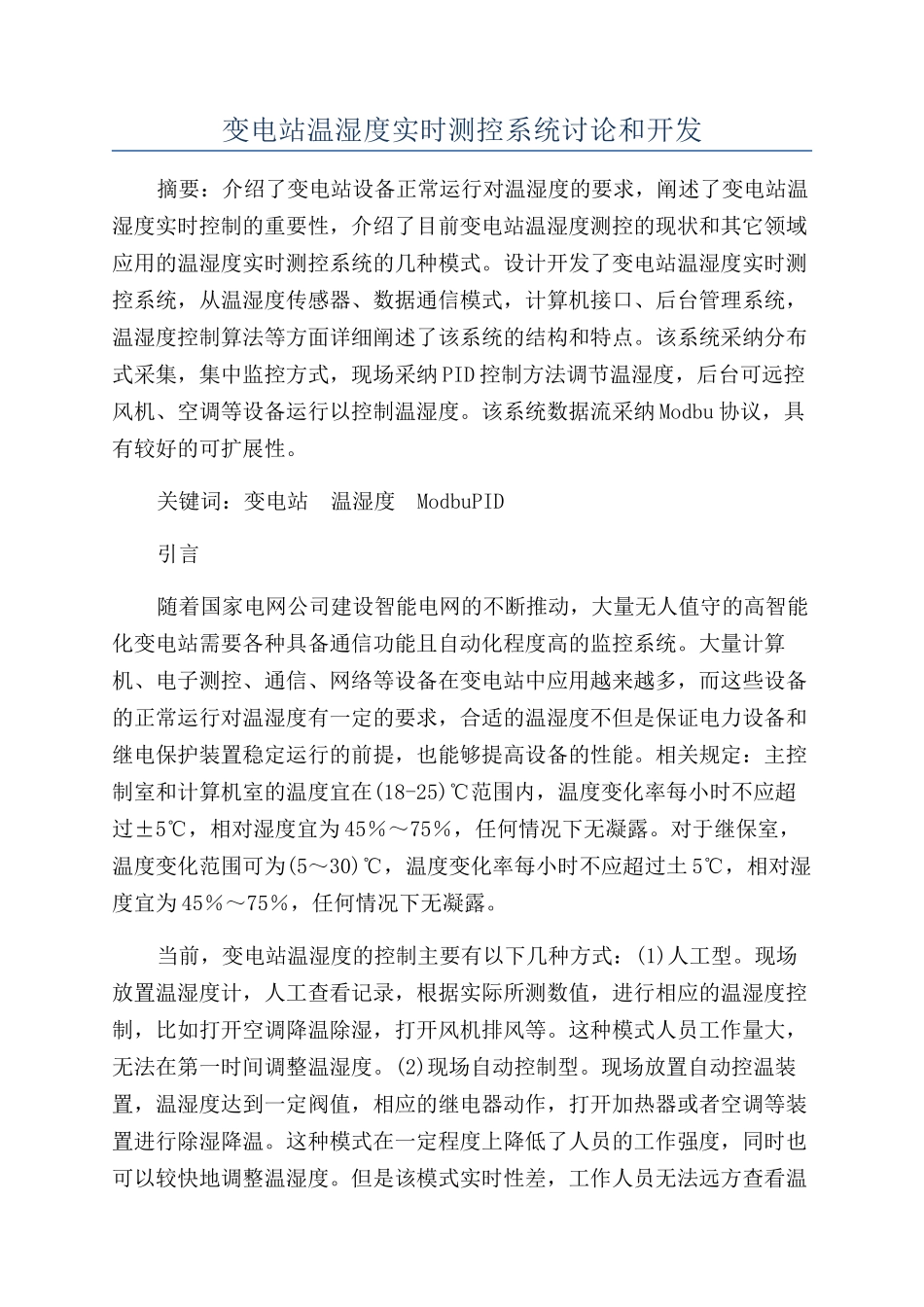

变电站温湿度实时测控系统讨论和开发摘要：介绍了变电站设备正常运行对温湿度的要求，阐述了变电站温湿度实时控制的重要性，介绍了目前变电站温湿度测控的现状和其它领域应用的温湿度实时测控系统的几种模式。设计开发了变电站温湿度实时测控系统，从温湿度传感器、数据通信模式，计算机接口、后台管理系统，温湿度控制算法等方面详细阐述了该系统的结构和特点。该系统采纳分布式采集，集中监控方式，现场采纳 PID 控制方法调节温湿度，后台可远控风机、空调等设备运行以控制温湿度。该系统数据流采纳 Modbu 协议，具有较好的可扩展性。关键词：变电站 温湿度 ModbuPID引言随着国家电网公司建设智能电网的不断推动，大量无人值守的高智能化变电站需要各种具备通信功能且自动化程度高的监控系统。大量计算机、电子测控、通信、网络等设备在变电站中应用越来越多，而这些设备的正常运行对温湿度有一定的要求，合适的温湿度不但是保证电力设备和继电保护装置稳定运行的前提，也能够提高设备的性能。相关规定：主控制室和计算机室的温度宜在(18-25)℃范围内，温度变化率每小时不应超过±5℃，相对湿度宜为 45％～75％，任何情况下无凝露。对于继保室，温度变化范围可为(5～30)℃，温度变化率每小时不应超过土 5℃，相对湿度宜为 45％～75％，任何情况下无凝露。当前，变电站温湿度的控制主要有以下几种方式：(1)人工型。现场放置温湿度计，人工查看记录，根据实际所测数值，进行相应的温湿度控制，比如打开空调降温除湿，打开风机排风等。这种模式人员工作量大，无法在第一时间调整温湿度。(2)现场自动控制型。现场放置自动控温装置，温湿度达到一定阀值，相应的继电器动作，打开加热器或者空调等装置进行除湿降温。这种模式在一定程度上降低了人员的工作强度，同时也可以较快地调整温湿度。但是该模式实时性差，工作人员无法远方查看温湿度数据，也无法在装置故障的第一时间发现，没有数据自动记录功能，且控制方法落后。随着电力系统自动化程度越来越高，我国电力系统装备取得了长足进步，而对变电站的温湿度等环境因素的监控的讨论还是较少。因此，讨论开发变电站的温湿度实时测控系统有着实际意义。本文在分析总结现有温湿度测量和控制技术的基础上，结合变电站自身的特点和对温湿度测控系统的具体需求，讨论开发出变电站温湿度实时测控系统。1 总体结构本文讨论开发的变电站温湿度实时测控系统总体结构如图 1 所示。该系统采纳分布式...
