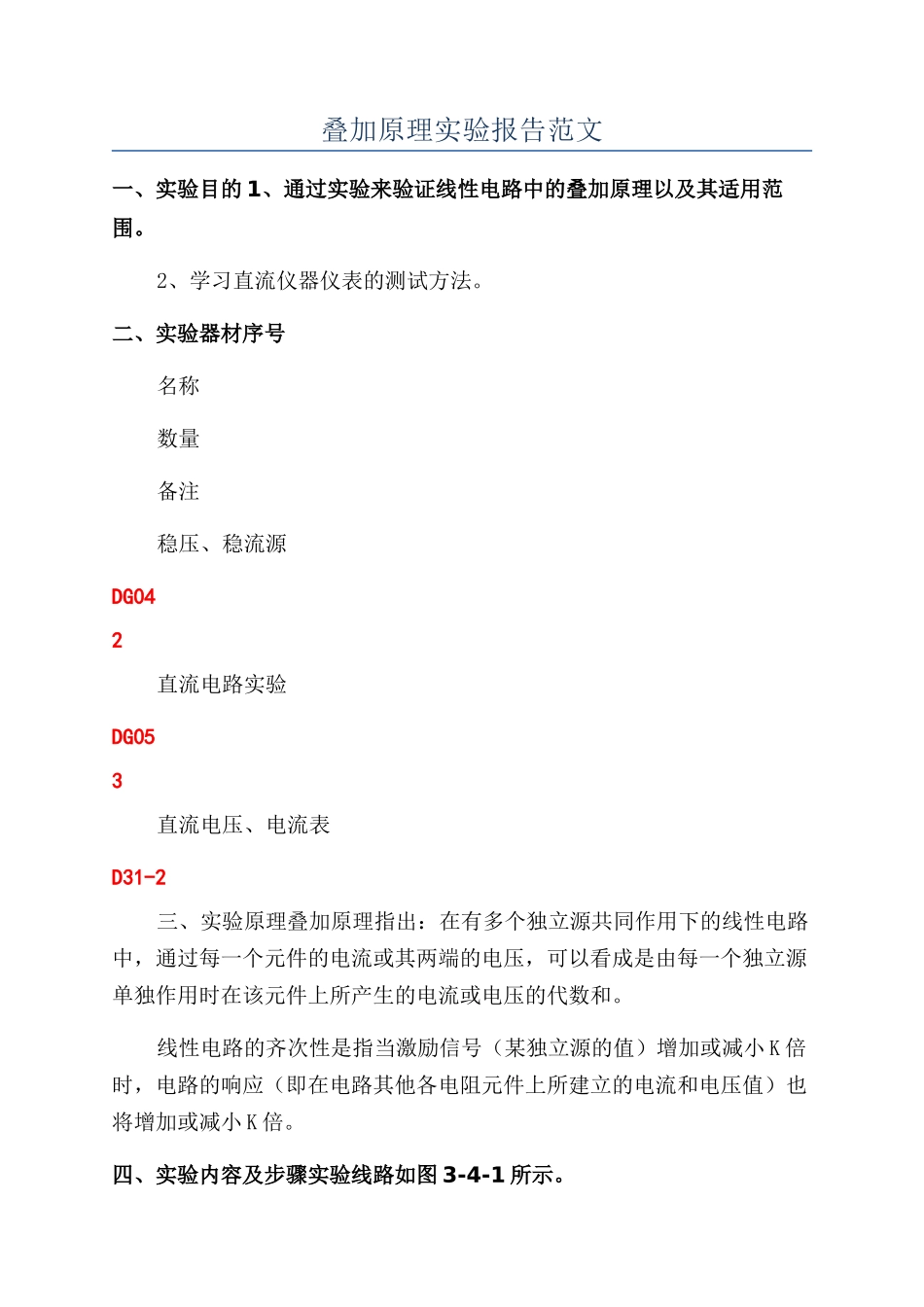

叠加原理实验报告范文

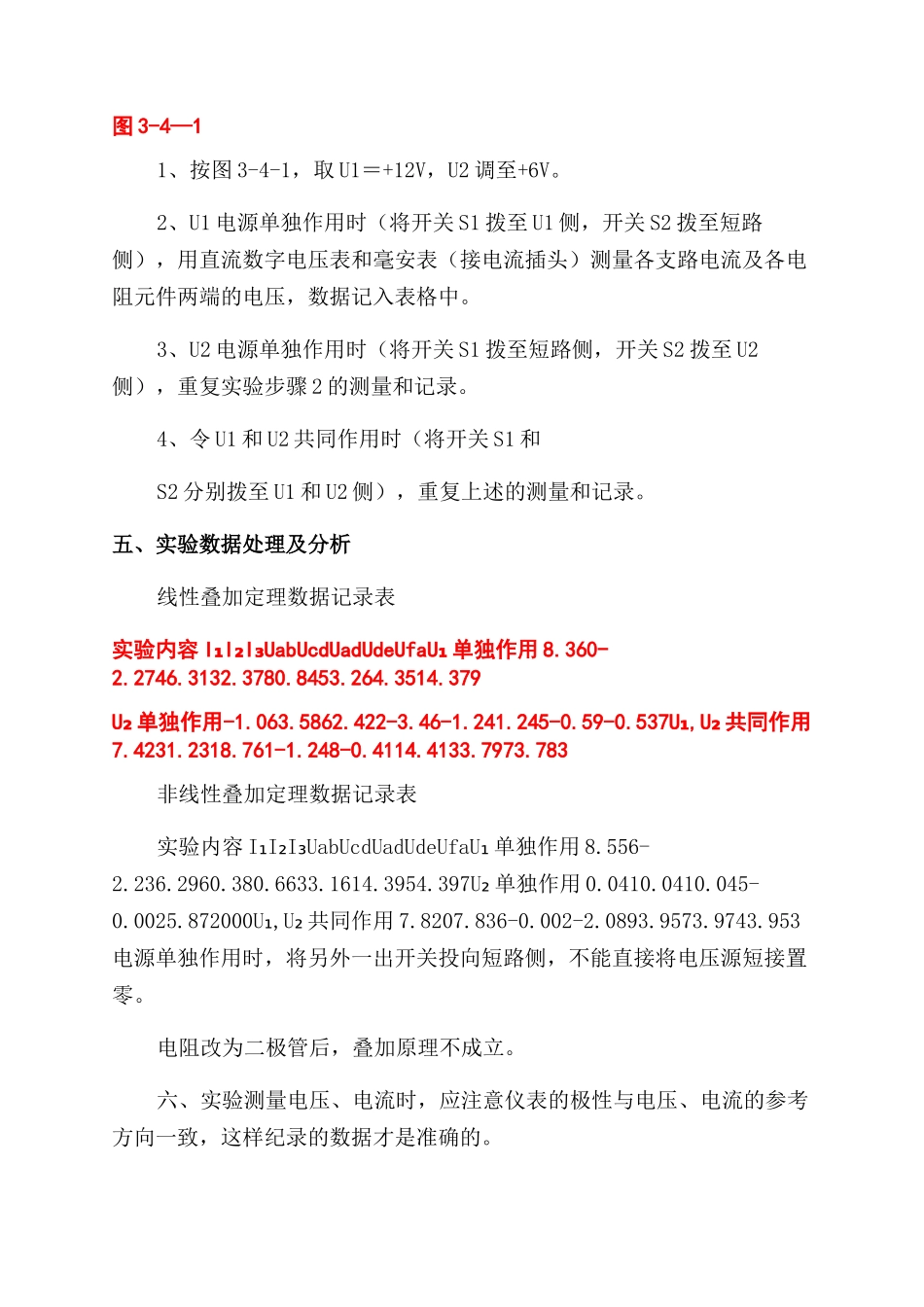

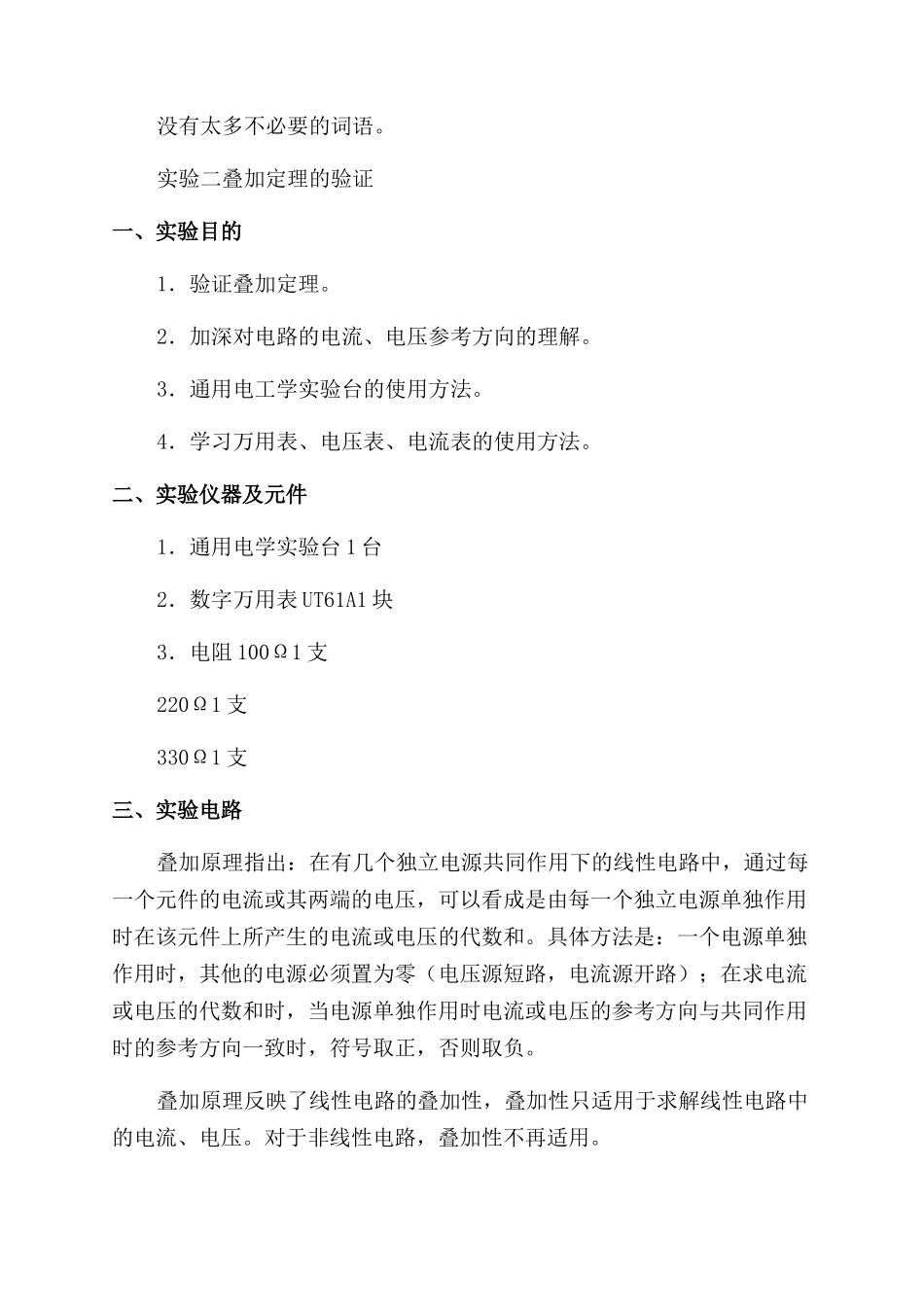

叠加原理实验报告范文一、实验目的 1、通过实验来验证线性电路中的叠加原理以及其适用范围。2、学习直流仪器仪表的测试方法。二、实验器材序号名称数量备注稳压、稳流源DG042直流电路实验DG053直流电压、电流表D31-2三、实验原理叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。线性电路的齐次性是指当激励信号（某独立源的值）增加或减小 K 倍时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值）也将增加或减小 K 倍。四、实验内容及步骤实验线路如图 3-4-1 所示。图 3-4—11、按图 3-4-1，取 U1＝+12V，U2 调至+6V。2、U1 电源单独作用时（将开关 S1 拨至 U1 侧，开关 S2 拨至短路侧），用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表格中。3、U2 电源单独作用时（将开关 S1 拨至短路侧，开关 S2 拨至 U2侧），重复实验步骤 2 的测量和记录。4、令 U1 和 U2 共同作用时（将开关 S1 和S2 分别拨至 U1 和 U2 侧），重复上述的测量和记录。五、实验数据处理及分析线性叠加定理数据记录表实验内容 I I I UabUcdUadUdeUfaU₁ ₂ ₃₁ 单独作用 8.360-2.2746.3132.3780.8453.264.3514.379U₂ 单独作用-1.063.5862.422-3.46-1.241.245-0.59-0.537U ,U₁₂ 共同作用7.4231.2318.761-1.248-0.4114.4133.7973.783非线性叠加定理数据记录表实验内容 I I I UabUcdUadUdeUfaU₁ ₂ ₃₁ 单独作用 8.556-2.236.2960.380.6633.1614.3954.397U₂ 单独作用 0.0410.0410.045-0.0025.872000U ,U₁₂ 共同作用 7.8207.836-0.002-2.0893.9573.9743.953电源单独作用时，将另外一出开关投向短路侧，不能直接将电压源短接置零。电阻改为二极管后，叠加原理不成立。六、实验测量电压、电流时，应注意仪表的极性与电压、电流的参考方向一致，这样纪录的数据才是准确的。没有太多不必要的词语。实验二叠加定理的验证一、实验目的1．验证叠加定理。2．加深对电路的电流、电压参考方向的理解。3．通用电工学实验台的使用方法。4．学习万用表、电压表、电流表的使用方法。二、实验仪器及元件1．通用电学实验台 1 台2．数字万用表 UT61A1 块3．电阻 100Ω1 支220Ω1 支330Ω1 支三、实验电路叠加原理指出：在有几个独立电源...
