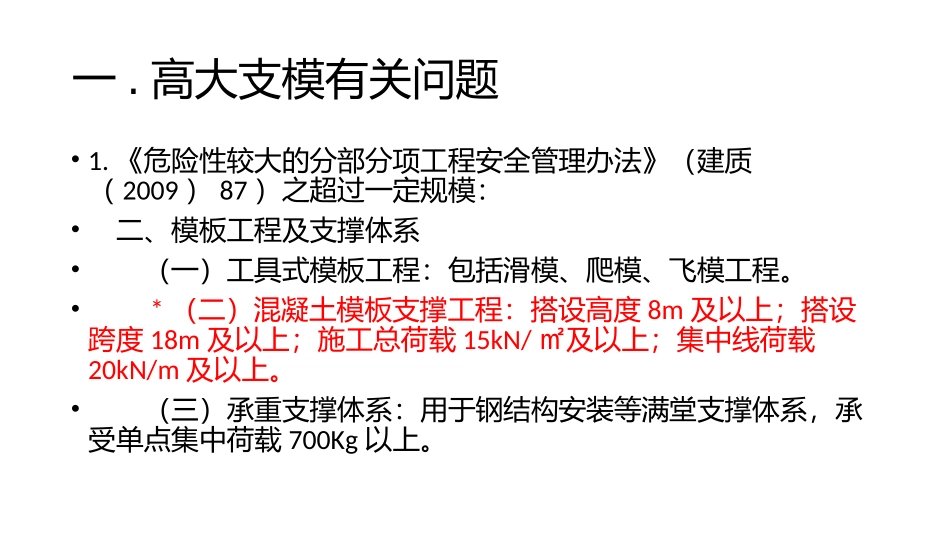

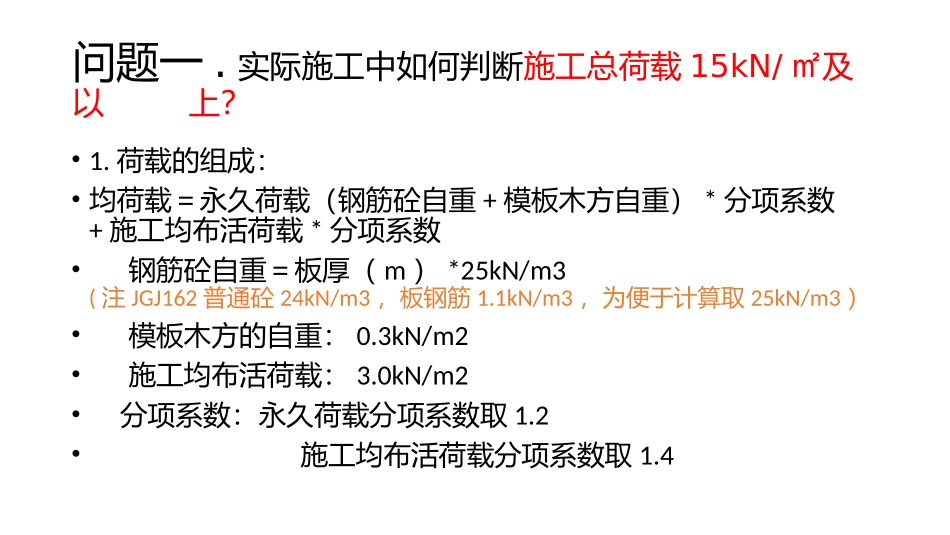

安全培训讲义－－脚手架及支模架常见问题一.高大支模有关问题•1.《危险性较大的分部分项工程安全管理办法》（建质（2009）87）之超过一定规模：•二、模板工程及支撑体系•（一）工具式模板工程：包括滑模、爬模、飞模工程。•*（二）混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/㎡及以上；集中线荷载20kN/m及以上。•（三）承重支撑体系：用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上。问题一.实际施工中如何判断施工总荷载15kN/㎡及以上？•1.荷载的组成：•均荷载＝永久荷载（钢筋砼自重+模板木方自重）*分项系数+施工均布活荷载*分项系数•钢筋砼自重＝板厚（m）*25kN/m3(注JGJ162普通砼24kN/m3，板钢筋1.1kN/m3，为便于计算取25kN/m3）•模板木方的自重：0.3kN/m2•施工均布活荷载：3.0kN/m2•分项系数：永久荷载分项系数取1.2•施工均布活荷载分项系数取1.4问题一讨论•例：•1.2*（25*？+0.3）+1.4*3＝15•求得？＝0.348取整？＝350mm•即板厚达350mm属高大支模，需专家认证！•(注：？为板厚，计算取1.0*1.0m板)问题二：集中线荷载20kN/m及以上？•集中线荷载＝永久荷载（钢筋砼自重+模板木方自重）*分项系数•+施工均布活荷载*分项系数•钢筋砼自重＝梁的截面积(m2)*26kN/m3（注JGJ162砼24kN/m3，梁钢筋1.5kN/m3，为方便计算取26kN/m3）•模板木方自重＝梁截周长（m）*0.5kN/m3[0.5模木取值]•施工均布活荷载＝梁宽（m）*3kN/m2•各分项系数同前问题二讨论•设：梁高900，梁宽600计算•1.2*[0.9*0.6*26+（0.9*2+0.6）*0.5]+0.6*3*1.4＝20.888＞20kN/m•即线荷载超过20kN/m需进行专家认证•也就是说梁的截面积达0.9*0.6＝0.54m2，就得考虑专家认证！二.脚手架常见通病•2.1安全帽和安全带的使用安全带高挂低用2.2脚手架常问题•2.2.1钢管对接搭接不符合要求：•JGJ130规定：（1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。图错误做法错误做法正确做法2.2.2对接扣件开口方向2.2.3顶层脚手架体的施工•规定：立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。•脚手架搭设到高于建筑物顶部时，里排立杆要低于檐口0.40～0.50米；外排立杆要高出檐口1.00～1.50米，搭设两道护身栏，并挂密目安全网。正确做法2.2.4连墙件的错误作法•JGJ130规定：1.宜靠近主节点设置，偏离主节点的距离不应大于300mm；•2.应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；•3.对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。•4.连墙件必须采用可承受拉力和压力的构造。错误做法：2.2.5连墙件中的连墙杆或拉筋不呈水平设置•规范要求：连墙件中的连墙杆或拉筋宜呈水平设置•实际施工中可能会遇到连墙杆不呈水平状不呈水平状处理错误做法：为何只能水平或下斜？•如果脚手架的连墙杆上斜连接，当脚手架受外力影响而产生位移时，上斜的连墙杆就会逐渐变成水平状态，连墙杆的水平投影会随着倾斜角度的减小而变长，也就是说，如果脚手架有可能向下产生移动时，连墙杆不但不能对脚手架起到拉结、稳定的作用，反而会因连墙杆角度的减小而水平长度增加，对脚手架产生一个向外推的作用，使脚手架向外产生偏移，当偏移程度达到脚手架的失稳状态时，脚手架就可能因失稳而垮塌。而向下斜的情况正相反，有利于脚手架的稳定，因不允许上斜。2.2.6一字型、开口型双排脚手架的两端的搭设•规定：一字型、开口型双排脚手架的两端均必须设置横向斜撑大样图正确做法：2.3满堂脚手架的搭设（JGJ130\JGJ126）•规定：1.满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；2.高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；3.当梁模板支架立杆采用单根立杆时，立杆应设在梁模板中心线处，其偏心距不应大于25mm。图示高于4米支模架图示2.3.1基本做法2.3.2大梁脚手架搭设2.3.3立杆常见错...
