地基基础作业指导书

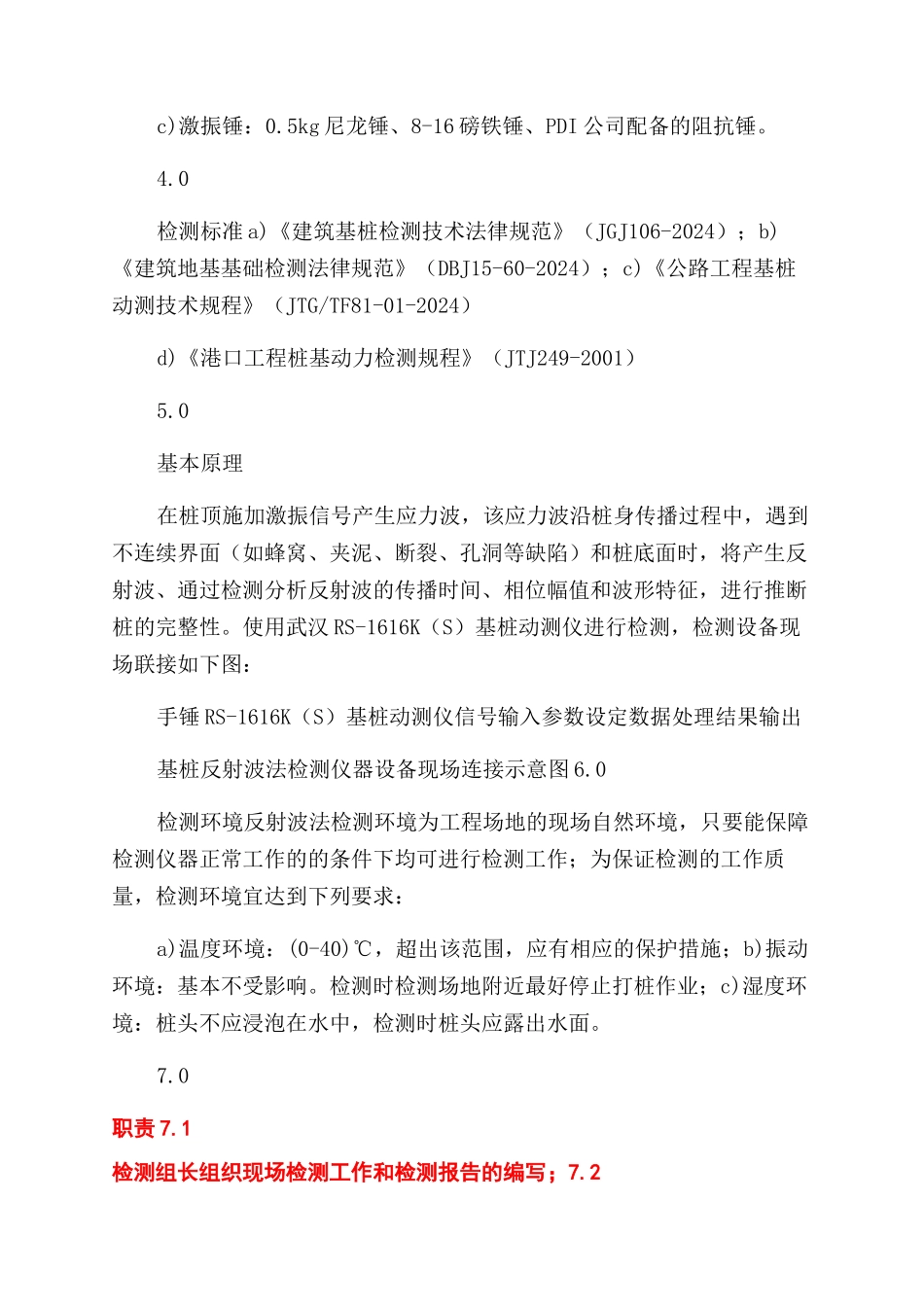

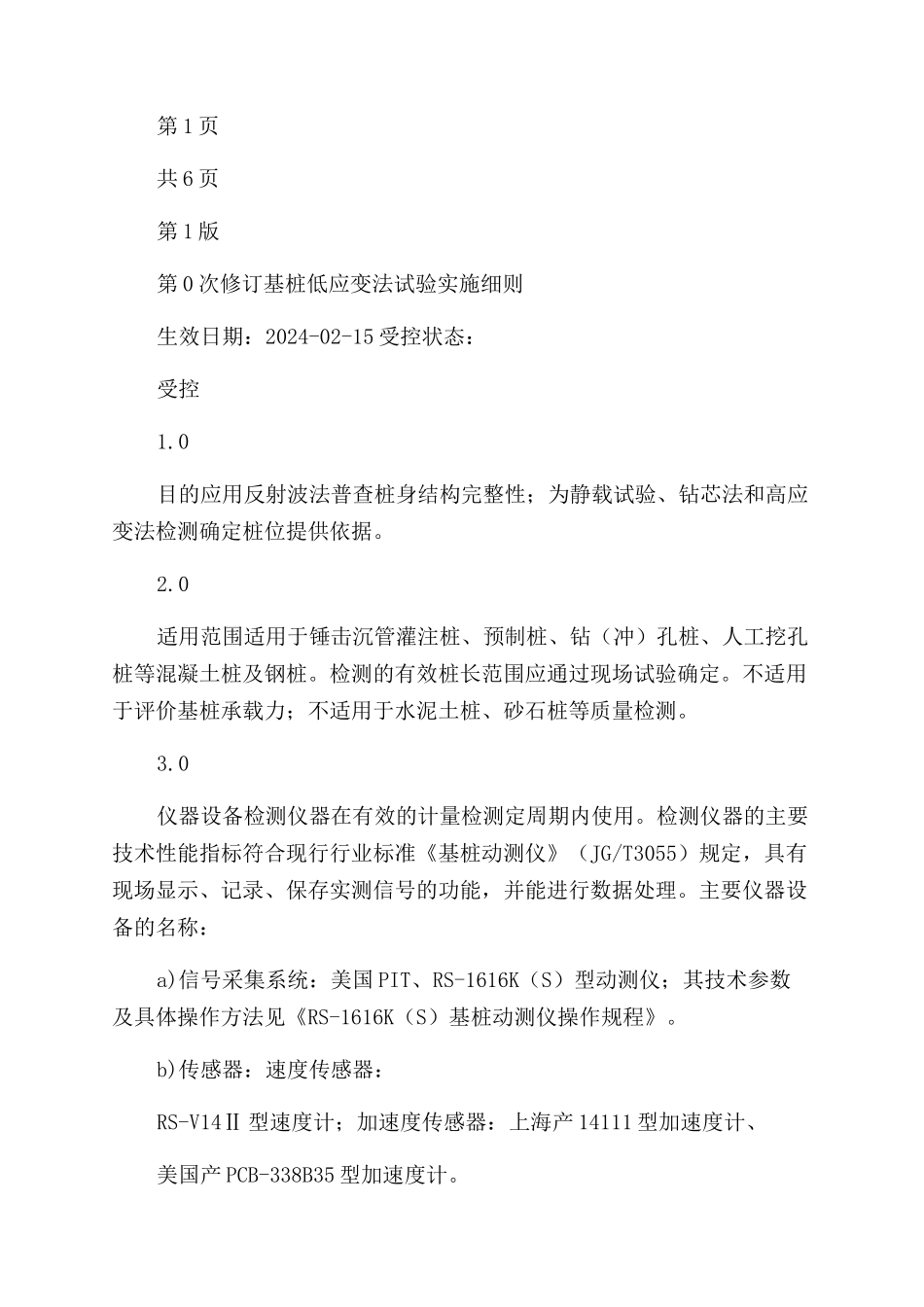

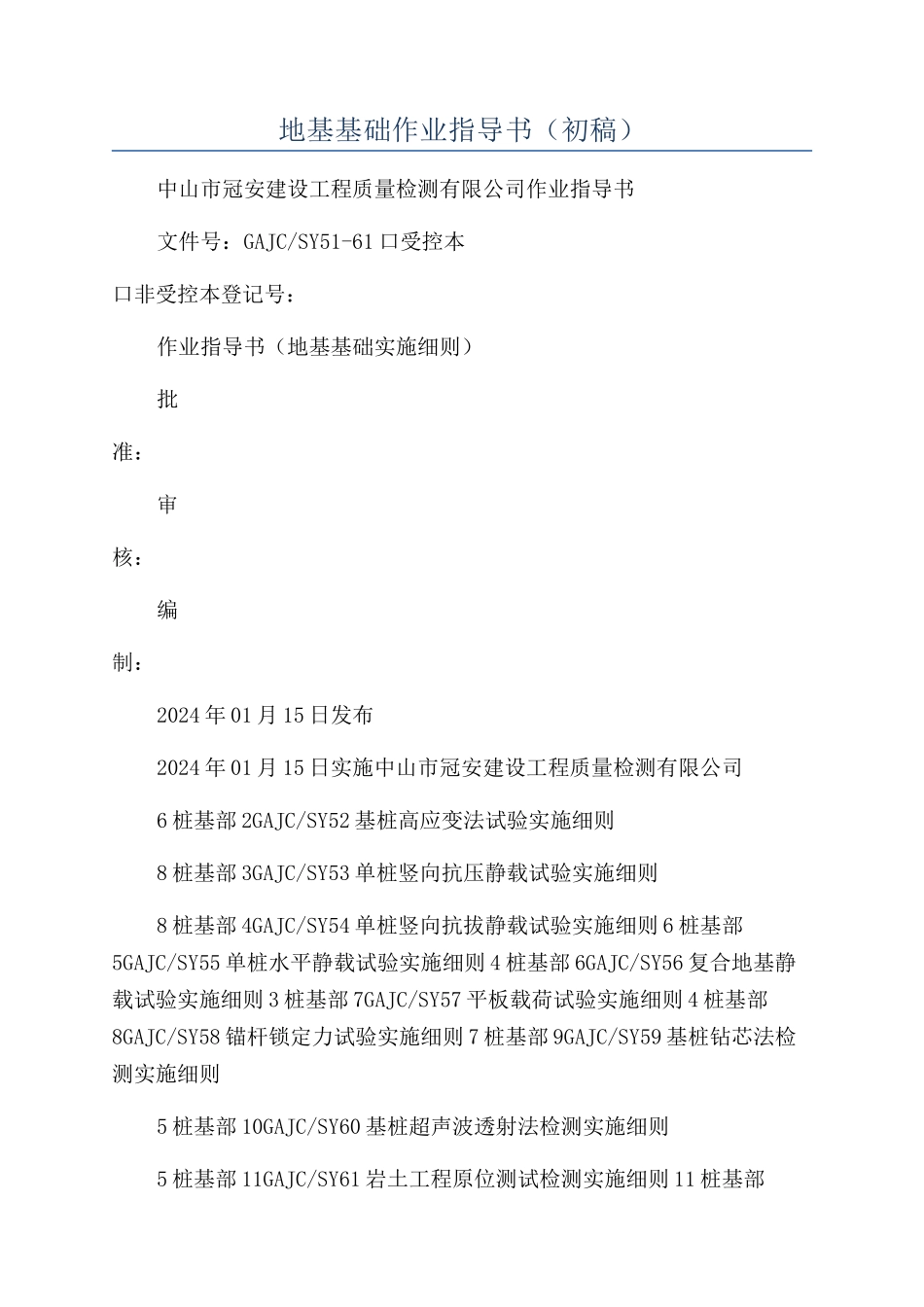

地基基础作业指导书（初稿）中山市冠安建设工程质量检测有限公司作业指导书文件号：GAJC/SY51-61 口受控本口非受控本登记号：作业指导书（地基基础实施细则）批准：审核：编制：2024 年 01 月 15 日发布2024 年 01 月 15 日实施中山市冠安建设工程质量检测有限公司6 桩基部 2GAJC/SY52 基桩高应变法试验实施细则8 桩基部 3GAJC/SY53 单桩竖向抗压静载试验实施细则8 桩基部 4GAJC/SY54 单桩竖向抗拔静载试验实施细则 6 桩基部5GAJC/SY55 单桩水平静载试验实施细则 4 桩基部 6GAJC/SY56 复合地基静载试验实施细则 3 桩基部 7GAJC/SY57 平板载荷试验实施细则 4 桩基部8GAJC/SY58 锚杆锁定力试验实施细则 7 桩基部 9GAJC/SY59 基桩钻芯法检测实施细则5 桩基部 10GAJC/SY60 基桩超声波透射法检测实施细则5 桩基部 11GAJC/SY61 岩土工程原位测试检测实施细则 11 桩基部第 1 页共 6 页第 1 版第 0 次修订基桩低应变法试验实施细则生效日期：2024-02-15 受控状态：受控1.0目的应用反射波法普查桩身结构完整性；为静载试验、钻芯法和高应变法检测确定桩位提供依据。2.0适用范围适用于锤击沉管灌注桩、预制桩、钻（冲）孔桩、人工挖孔桩等混凝土桩及钢桩。检测的有效桩长范围应通过现场试验确定。不适用于评价基桩承载力；不适用于水泥土桩、砂石桩等质量检测。3.0仪器设备检测仪器在有效的计量检测定周期内使用。检测仪器的主要技术性能指标符合现行行业标准《基桩动测仪》（JG/T3055）规定，具有现场显示、记录、保存实测信号的功能，并能进行数据处理。主要仪器设备的名称：a)信号采集系统：美国 PIT、RS-1616K（S）型动测仪；其技术参数及具体操作方法见《RS-1616K（S）基桩动测仪操作规程》。b)传感器：速度传感器：RS-V14Ⅱ 型速度计；加速度传感器：上海产 14111 型加速度计、美国产 PCB-338B35 型加速度计。c)激振锤：0.5kg 尼龙锤、8-16 磅铁锤、PDI 公司配备的阻抗锤。4.0检测标准 a)《建筑基桩检测技术法律规范》（JGJ106-2024）；b)《建筑地基基础检测法律规范》（DBJ15-60-2024）；c)《公路工程基桩动测技术规程》（JTG/TF81-01-2024）d)《港口工程桩基动力检测规程》（JTJ249-2001）5.0基本原理在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波、通过检测分析反射波的传播时间、相位幅...
