城域网光纤通信自动保护系统设计

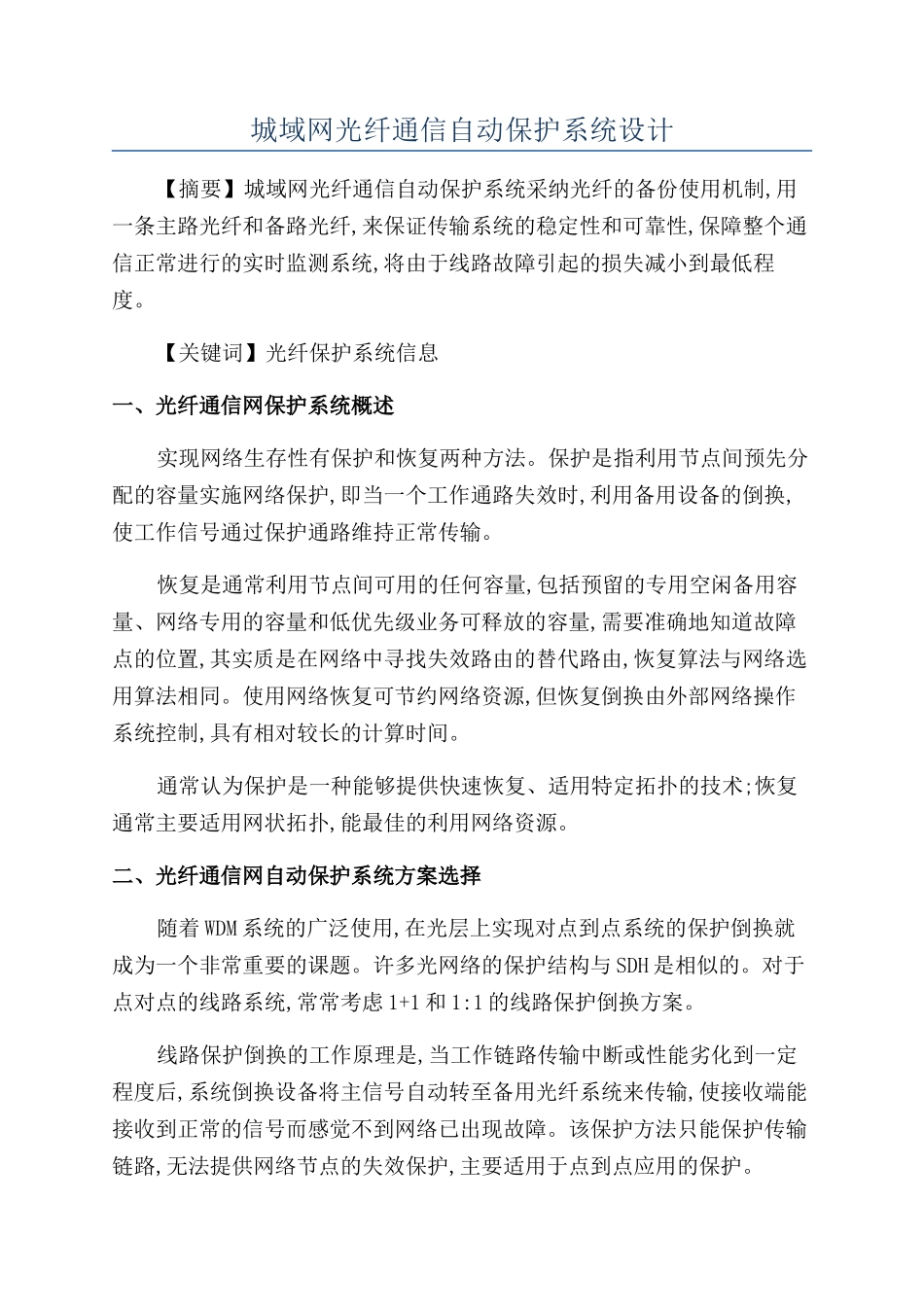

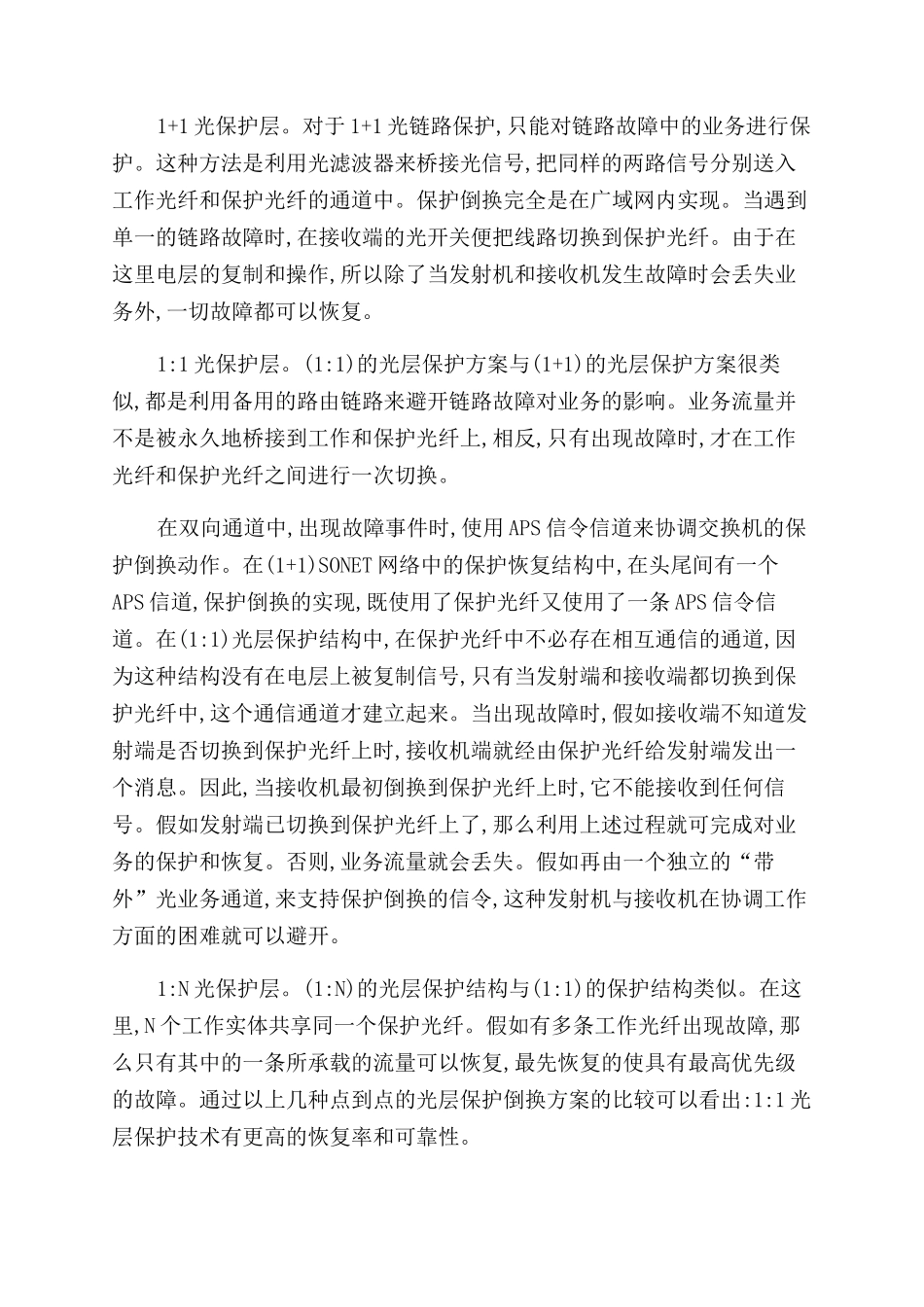

城域网光纤通信自动保护系统设计【摘要】城域网光纤通信自动保护系统采纳光纤的备份使用机制,用一条主路光纤和备路光纤,来保证传输系统的稳定性和可靠性,保障整个通信正常进行的实时监测系统,将由于线路故障引起的损失减小到最低程度。【关键词】光纤保护系统信息一、光纤通信网保护系统概述实现网络生存性有保护和恢复两种方法。保护是指利用节点间预先分配的容量实施网络保护,即当一个工作通路失效时,利用备用设备的倒换,使工作信号通过保护通路维持正常传输。恢复是通常利用节点间可用的任何容量,包括预留的专用空闲备用容量、网络专用的容量和低优先级业务可释放的容量,需要准确地知道故障点的位置,其实质是在网络中寻找失效路由的替代路由,恢复算法与网络选用算法相同。使用网络恢复可节约网络资源,但恢复倒换由外部网络操作系统控制,具有相对较长的计算时间。通常认为保护是一种能够提供快速恢复、适用特定拓扑的技术;恢复通常主要适用网状拓扑,能最佳的利用网络资源。二、光纤通信网自动保护系统方案选择随着 WDM 系统的广泛使用,在光层上实现对点到点系统的保护倒换就成为一个非常重要的课题。许多光网络的保护结构与 SDH 是相似的。对于点对点的线路系统,常常考虑 1+1 和 1:1 的线路保护倒换方案。线路保护倒换的工作原理是,当工作链路传输中断或性能劣化到一定程度后,系统倒换设备将主信号自动转至备用光纤系统来传输,使接收端能接收到正常的信号而感觉不到网络已出现故障。该保护方法只能保护传输链路,无法提供网络节点的失效保护,主要适用于点到点应用的保护。1+1 光保护层。对于 1+1 光链路保护,只能对链路故障中的业务进行保护。这种方法是利用光滤波器来桥接光信号,把同样的两路信号分别送入工作光纤和保护光纤的通道中。保护倒换完全是在广域网内实现。当遇到单一的链路故障时,在接收端的光开关便把线路切换到保护光纤。由于在这里电层的复制和操作,所以除了当发射机和接收机发生故障时会丢失业务外,一切故障都可以恢复。1:1 光保护层。(1:1)的光层保护方案与(1+1)的光层保护方案很类似,都是利用备用的路由链路来避开链路故障对业务的影响。业务流量并不是被永久地桥接到工作和保护光纤上,相反,只有出现故障时,才在工作光纤和保护光纤之间进行一次切换。在双向通道中,出现故障事件时,使用 APS 信令信道来协调交换机的保护倒换动作。在(1+1)SONET 网络中的保护恢复结构中,在头尾间有一个APS 信道,保护倒换的实现,既...
