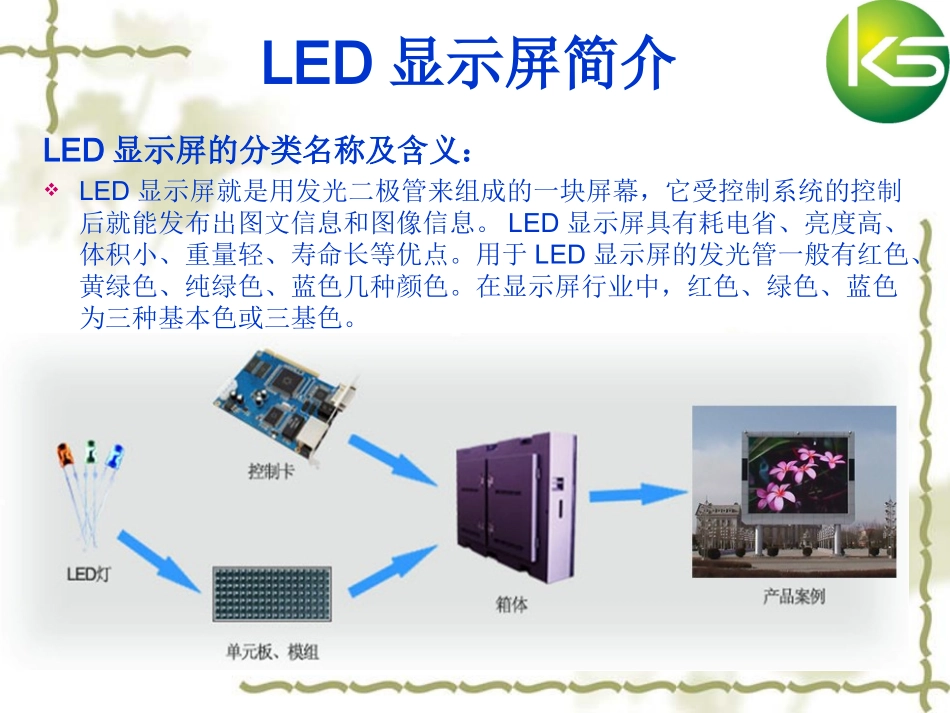

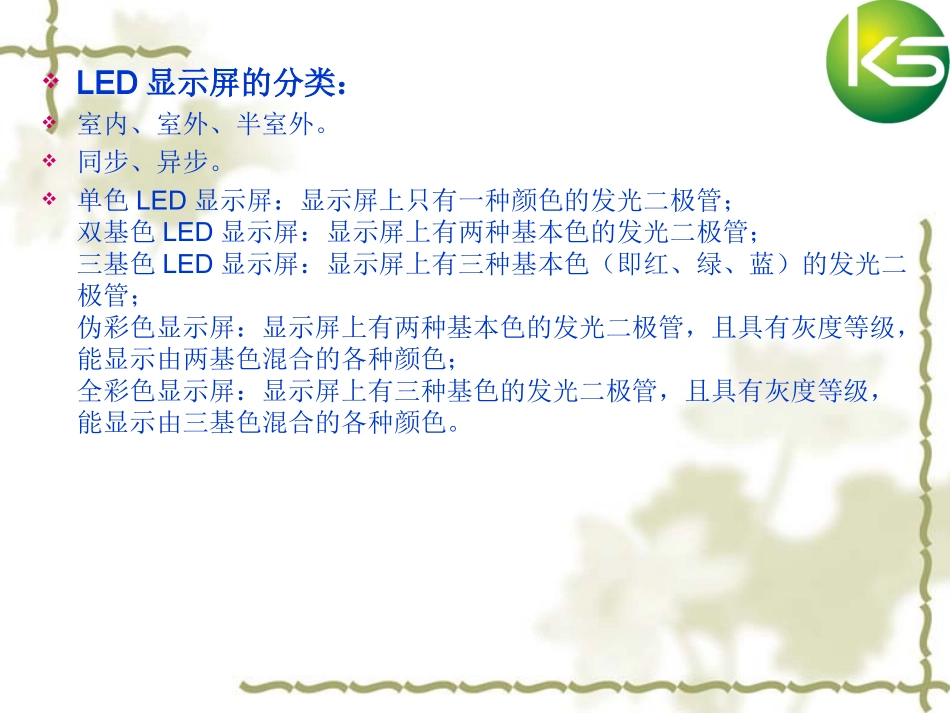

LED显示屏工程基本知识培训LED显示事业部LED显示屏简介LED显示屏的分类名称及含义：LED显示屏就是用发光二极管来组成的一块屏幕，它受控制系统的控制后就能发布出图文信息和图像信息。LED显示屏具有耗电省、亮度高、体积小、重量轻、寿命长等优点。用于LED显示屏的发光管一般有红色、黄绿色、纯绿色、蓝色几种颜色。在显示屏行业中，红色、绿色、蓝色为三种基本色或三基色。LED显示屏的分类：室内、室外、半室外。同步、异步。单色LED显示屏：显示屏上只有一种颜色的发光二极管；双基色LED显示屏：显示屏上有两种基本色的发光二极管；三基色LED显示屏：显示屏上有三种基本色（即红、绿、蓝）的发光二极管；伪彩色显示屏：显示屏上有两种基本色的发光二极管，且具有灰度等级，能显示由两基色混合的各种颜色；全彩色显示屏：显示屏上有三种基色的发光二极管，且具有灰度等级，能显示由三基色混合的各种颜色。图例显示屏系统的基本构成LED显示屏系统是由若干个可组合拼接的显示单元构成屏体，再加上一套适当的控制器。所以各种规格的显示板配合不同控制技术的控制器就可以组成许多种LED显示屏，以满足不同环境，不同显示要求的需要。金属结构框架--室内屏一般由铝合金构成内框架，搭载驱动板，灯板，控制电路板，显示板等各种电路板以及开关电源，外边框采用LED显示屏专用铝合金边框、铝合金包不锈钢、钣金一体化等制成。户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成，外框可采用铝塑板，不锈钢等材料进行装饰。显示单元--显示屏的主体部分,由LED灯，灯板及驱动电路构成。室内屏是各种规格的单元显示板，户外屏就是每个独立的单元箱体。显示板扫描方式有静态，1/2，1/4，1/8，1/16等五种。开关电源--将220V交流电变为各种直流电提供给各种电路。双绞线传输电缆--将主控计算机产生的显示数据及各种控制信号由双绞线电缆传输至屏体主控板。主控制板--将输入的RGB数字视频信号缓冲，灰度变换，重新组织，并产生各种控制信号。多媒体卡--专用显示卡除具有电脑显示卡的基本功能外还同时输出数字RGB信号及行，场，消隐等信号给主控板。控制计算机及其外设及其他外围:电视、DVD/VCD机、摄像机、录像机及切换矩阵等LED显示屏的名词术语什么是LED显示屏的像素？像素是显示屏的最小成像单元，一般由单个或多个发光二极管组成。例如：一些显示屏设计方案中写到的像素：2R1G1B，就表示该显示屏的最小成像单元，是由2个红色发光管、1个绿色发光管、1个蓝色发光二极管组成（在显示屏行业中，红、绿、蓝发光管习惯用它的英文字母，R、G、B来代替)，P表示点间距，∮表示点直径。什么是LED显示屏的亮度？LED显示屏的亮度是指显示屏正常工作时，显示屏单位面积上的发光强度，单位是cd/m2（即每平方米的面积上有多少cd的发光强度，“cd”中文称坎德拉，m2中文称平方米）。户内视频屏亮度一般在200~1200cd/m2之间。户外视频屏亮度一般在3000~7000cd/m2之间。LED显示屏的亮度是一个较难测量的指标（因为测试仪器昂贵），一般可通过测试显示屏的发光管光强来计算，例如一块2500点/m2的户外LED全彩色显示屏白平衡时，用发光二极管光强仪随机测得10个像素点，红管的平均光强为420mcd；绿管为1620mcd；蓝管光强为285mcd，则该显示屏的亮度为2500X（2X420+1620+285）/1000=6862.5cd/m2、6862500mcd/m2，因为该屏每平方米有2500个像素点，每个像素点有2个红管、1个绿管、1个蓝管）。什么是LED显示屏视角？同一块LED显示屏，当你正对着它看时，亮度最亮；当你走到两个侧面看时，亮度会逐渐降低，在两侧当亮度降低到正面的1/2时，这两个侧面位置对显示屏中心点的夹角就是该显示屏的视角（以上是通俗的解释，正规名词解释难懂难记，暂不说明）。LED显示屏的视角反映的是侧面是否观看效果好的问题，视角大，侧面观看效果好。反之，侧面观看效果就差，LED显示屏的视角一般分水平视角和垂直视角。一般户内屏水平视角在150度以上为宜，一般户外屏水平视角在100度以上为宜。什么是LED显示屏的灰度等级？LED显示屏的灰度等级是反映显示屏图像层次的一个指标。视频屏的灰度等级...
