1000立方米球罐的无损检测方案VIP免费

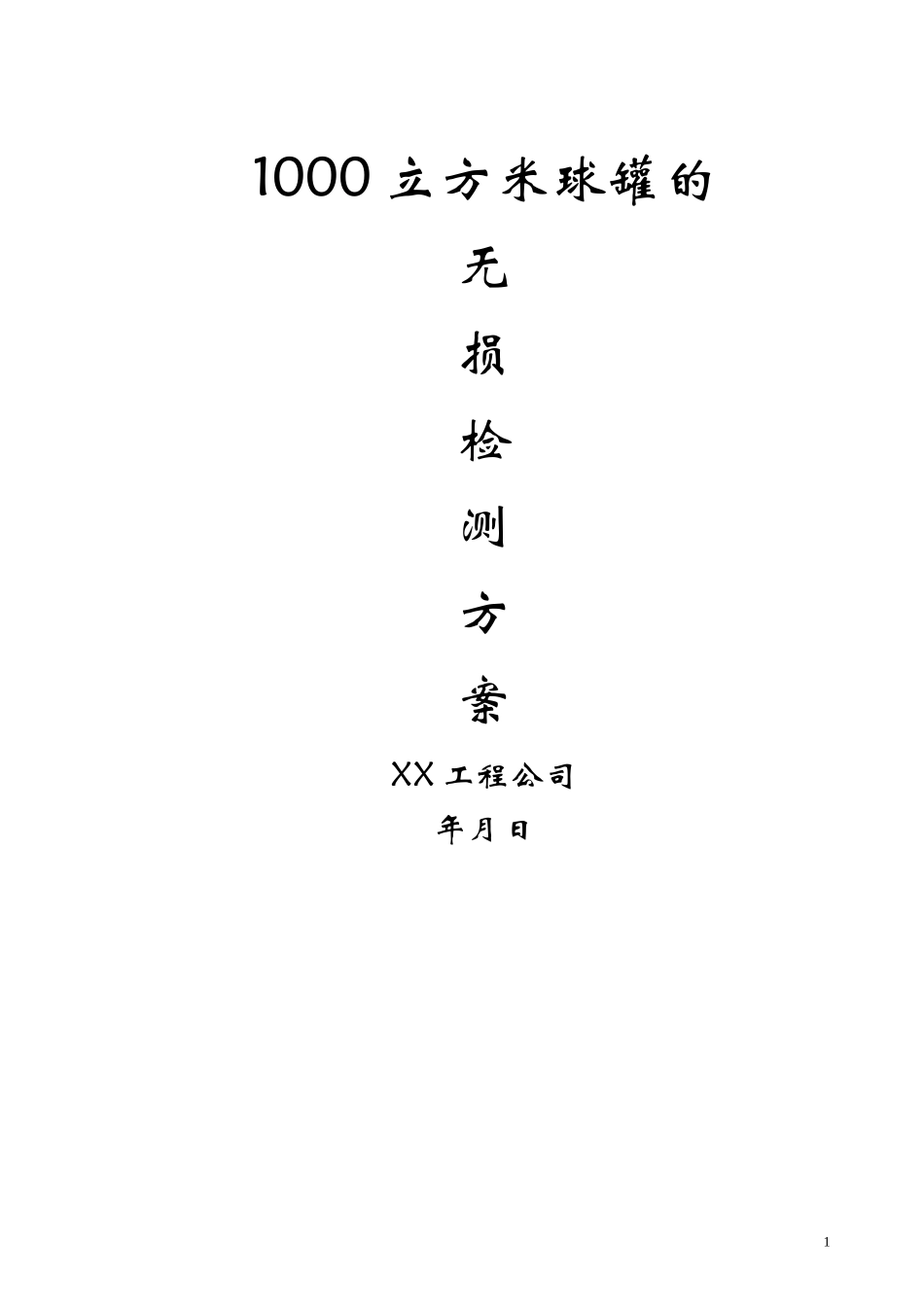

1000立方米球罐的无损检测方案XX工程公司年月日1目次1.工程概况22.编制依据23.无损检测工艺流程24.无损检测35.焊缝返修3附表：无损检测人员登记表46.质量保证措施57.机具安排68.安全措施6附录：无损检测工艺规程7球罐焊缝采用r射线拍片补充说明1321工程概况中国XX化工股份有限公司XXXX分公司化工厂，共建造2台1000m3丙烯球罐，球罐壁厚46mm，材质为16MnR，球罐本体总质量192.3吨/台,该工程由XXXX石油化工设计院设计，中国XXXX建设公司负责该工程的无损检测施工，为保证工程的施工质量和总体进度要求，特编制本无损检测施工技术方案。2编制依据：2.1《1000m3丙烯球罐施工方案》2.2《压力容器无损检测》JB4730—94标准.2.3《监理细则》3无损检测工艺流程3.1球罐经表面打磨和外观检查合格后，进行100%MT检测，JB4730—94Ⅰ级合格，发现缺陷后，经表面打磨，再进行MT检测；合格后，再进行100%UT检测,JB4730—94Ⅰ级合格，发现不合格缺陷后，由第二个有UT—Ⅱ或UT—Ⅲ级资格的人员进行确认。有不合格缺陷后，采用χ射线检测进行确认缺陷。返修，严格执行返修工艺，经表面打磨和外观检查合格后，进行MT和UT检测，再进行射线检测确认合格。3.2球壳板对接焊缝里面气刨清根后进行100%PT检验，热处理前球壳板对接焊缝进行100%MT、100%UT、100%RT检验，附件垫板（角接）、支柱上段与支柱下段（对接）、组装方帽、吊耳痕迹（表面）、球壳板外表面电弧痕迹（表面）进行100%MT检验。支柱上段与球壳板连接（角接）进行100%PT检验。热处理后球壳板对接焊缝、附件垫板（角接）支柱上段与支柱下段（对接）、组装方帽、吊耳痕迹（表面）、球壳板外表面电弧痕迹（表面）进行100%MT检验。水压试验后，球壳板对接焊缝、附件垫板（角接）、支柱上段与支柱下段（对接）、组装方帽、吊耳痕迹（表面）、球壳板外表面电弧痕迹（表面）进行100%MT检验。3无损检测实施范围表1焊接部位名称接头形式检验方法检验时间备注ABCD球壳板对接100%PT√A—反面气刨清根后B—热处理试验前C—热处理试验后D—水压试验后100%MT内壁荧光√√√100%MT外壁黑磁粉√√√100%RT√100%UT√附件垫板角接100%MT√√√支柱上段与球壳板连接角接100%PT√√√支柱下段与支柱上段对接100%MT√组装方帽、吊耳痕迹表面100%MT√√√球壳外表面电弧痕迹表面100%MT√√√44无损检测4.1无损检测人员应有相应的上岗操作证，取得II级以上证书的人员方可填写和签发报告。无损检测人员请见附表。4.2无损检测至少在焊接完后24h进行。4.3RT检测底片有清晰的编号，并与球罐位号、焊缝编号相对应。底片的有效长度为250mm。底片的有效评定区域之间应相互衔接，RT的质量不低于AB级。4.4无损检测应严格按《压力容器无损检测》JB4730-94的要求执行。5焊缝返修5.1焊缝返修应挑选优秀焊工承担。5.2焊缝缺陷应用碳弧气刨进行清除打磨、检查、焊接，气刨清除缺陷的刨槽长度不应小于50mm,刨槽深度从球壳板表面算起，不应超过板厚的2／3。超过时，应在该状态下进行刨槽的打磨、检查、焊接，然后在其背面再次刨除缺陷，并重新打磨、检查、焊接。5.3焊缝返修时各项焊接工艺参数与正式焊接工艺要求相同，返修部位及工艺参数要做好详细记录。5.4同一部位，焊缝返修次数不应超过2次，需要2次返修时应经焊接责任工程师批准。超过2次以上返修时应经总工程师批准。5.5取除临时附件产生的凹痕、电弧引起的弧坑以及打磨深度等超过规定深度的缺陷，均应进行补焊，工艺要求按方案之中的焊接工艺卡。当补焊深度超过3mm时，应增加RT检测。所有表面补焊均采用回火焊道法施焊，补焊面积不大于50cm2。5.6焊缝打磨5.6.1焊接完后，在无损检测前应进行焊缝打磨，焊缝表面应修整成圆滑，不得存在焊波，超声波检测时焊缝两侧打磨宽度不小于200mm。5.6.2焊缝打磨后，焊缝表面不得存在咬肉现象，打磨处球壳板实测厚度不得小于名义厚度减钢板的负偏差0.25mm，每道缝不小于2处。5附表无损检测人员登记表产品名称丙烯球罐产品位号G112-1，G112-2序号姓名性别合格证号合格项目级别有效期考核标准：《锅炉压力容器无损检测人员资格考核规则》劳部发[1993]441号66质量保证措施6.1球罐的无损检测施...
