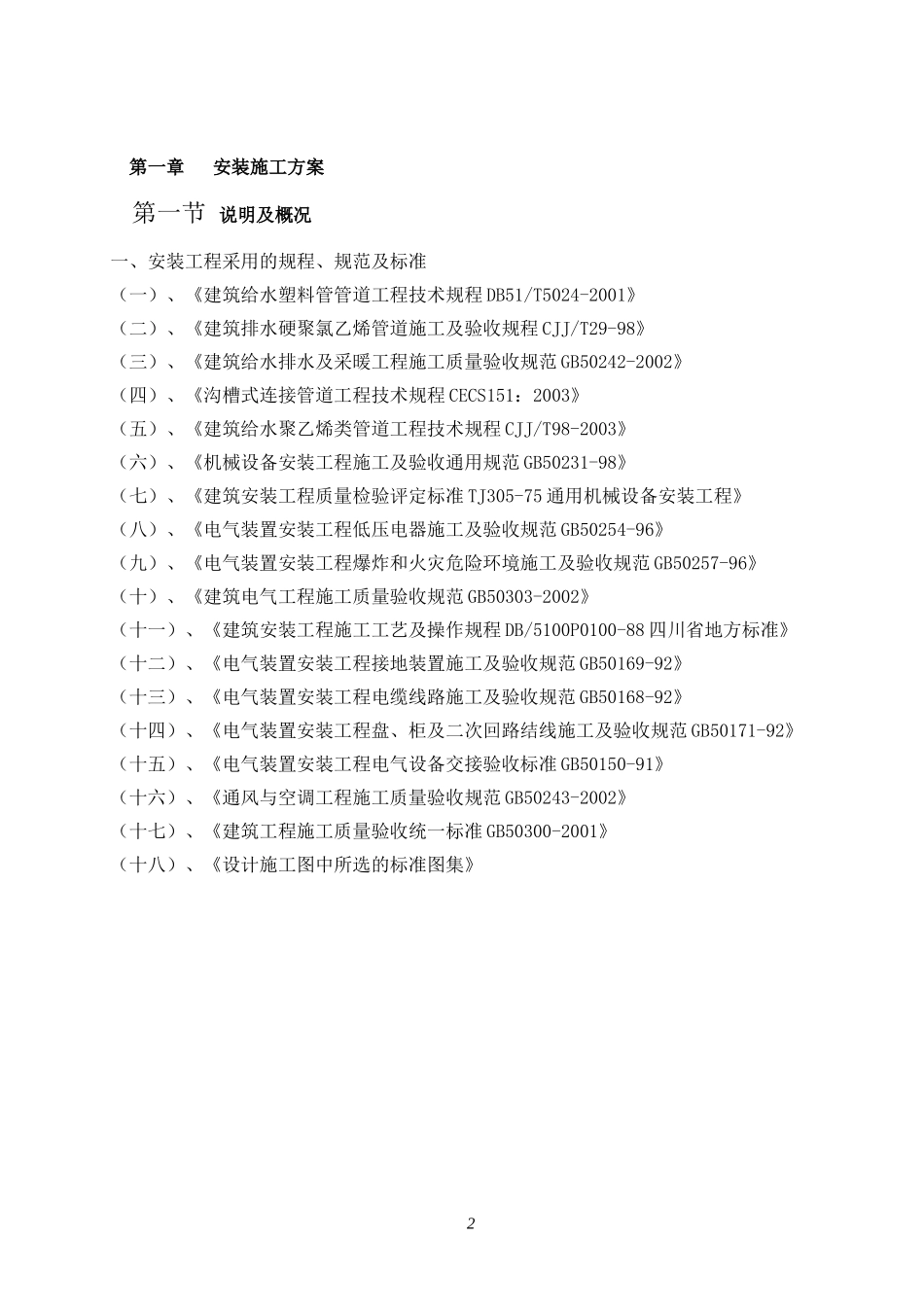

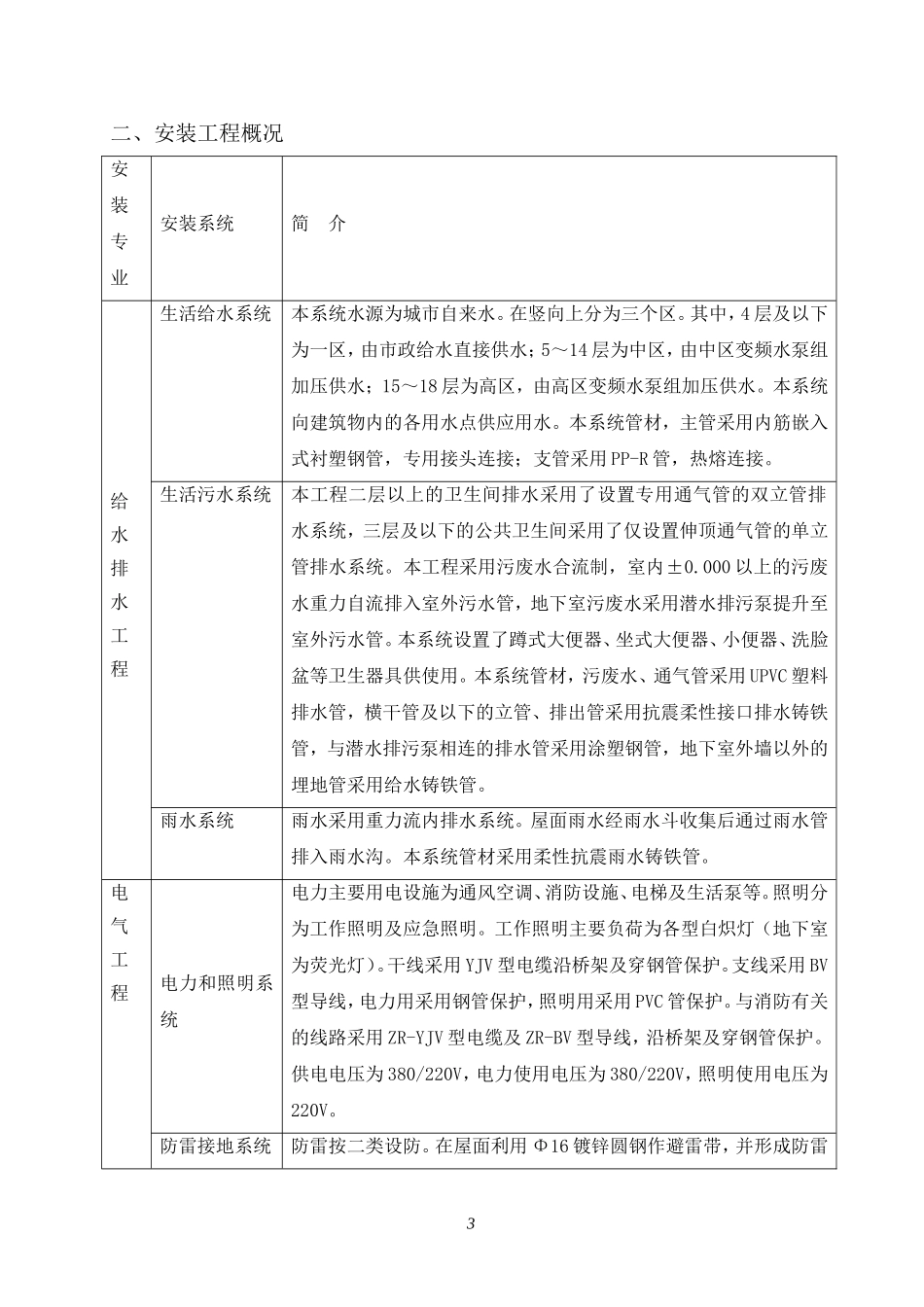

机电安装工程施工方案XX工程公司年月日1第一章安装施工方案第一节说明及概况一、安装工程采用的规程、规范及标准（一）、《建筑给水塑料管管道工程技术规程DB51/T5024-2001》（二）、《建筑排水硬聚氯乙烯管道施工及验收规程CJJ/T29-98》（三）、《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》（四）、《沟槽式连接管道工程技术规程CECS151：2003》（五）、《建筑给水聚乙烯类管道工程技术规程CJJ/T98-2003》（六）、《机械设备安装工程施工及验收通用规范GB50231-98》（七）、《建筑安装工程质量检验评定标准TJ305-75通用机械设备安装工程》（八）、《电气装置安装工程低压电器施工及验收规范GB50254-96》（九）、《电气装置安装工程爆炸和火灾危险环境施工及验收规范GB50257-96》（十）、《建筑电气工程施工质量验收规范GB50303-2002》（十一）、《建筑安装工程施工工艺及操作规程DB/5100P0100-88四川省地方标准》（十二）、《电气装置安装工程接地装置施工及验收规范GB50169-92》（十三）、《电气装置安装工程电缆线路施工及验收规范GB50168-92》（十四）、《电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92》（十五）、《电气装置安装工程电气设备交接验收标准GB50150-91》（十六）、《通风与空调工程施工质量验收规范GB50243-2002》（十七）、《建筑工程施工质量验收统一标准GB50300-2001》（十八）、《设计施工图中所选的标准图集》2二、安装工程概况安装专业安装系统简介给水排水工程生活给水系统本系统水源为城市自来水。在竖向上分为三个区。其中，4层及以下为一区，由市政给水直接供水；5～14层为中区，由中区变频水泵组加压供水；15～18层为高区，由高区变频水泵组加压供水。本系统向建筑物内的各用水点供应用水。本系统管材，主管采用内筋嵌入式衬塑钢管，专用接头连接；支管采用PP-R管，热熔连接。生活污水系统本工程二层以上的卫生间排水采用了设置专用通气管的双立管排水系统，三层及以下的公共卫生间采用了仅设置伸顶通气管的单立管排水系统。本工程采用污废水合流制，室内±0.000以上的污废水重力自流排入室外污水管，地下室污废水采用潜水排污泵提升至室外污水管。本系统设置了蹲式大便器、坐式大便器、小便器、洗脸盆等卫生器具供使用。本系统管材，污废水、通气管采用UPVC塑料排水管，横干管及以下的立管、排出管采用抗震柔性接口排水铸铁管，与潜水排污泵相连的排水管采用涂塑钢管，地下室外墙以外的埋地管采用给水铸铁管。雨水系统雨水采用重力流内排水系统。屋面雨水经雨水斗收集后通过雨水管排入雨水沟。本系统管材采用柔性抗震雨水铸铁管。电气工程电力和照明系统电力主要用电设施为通风空调、消防设施、电梯及生活泵等。照明分为工作照明及应急照明。工作照明主要负荷为各型白炽灯（地下室为荧光灯）。干线采用YJV型电缆沿桥架及穿钢管保护。支线采用BV型导线，电力用采用钢管保护，照明用采用PVC管保护。与消防有关的线路采用ZR-YJV型电缆及ZR-BV型导线，沿桥架及穿钢管保护。供电电压为380/220V，电力使用电压为380/220V，照明使用电压为220V。防雷接地系统防雷按二类设防。在屋面利用Φ16镀锌圆钢作避雷带，并形成防雷3网格，柱内主筋作引下线，基础钢筋作接地体，并利用-50×5镀锌扁钢形成总等电位接地。在四层以上每层利用Φ12镀锌圆钢作均压环，在45米以上的外墙金属门窗及构件均须与均压环连接。保护接地采用TN-S系统。本工程采用联合接地，其接地电阻≤1Ω。弱电系统本系统仅为配管预埋施工。第二节给水排水工程主要工序施工方法一、给水系统施工方法（一）、工艺流程（二）、施工作法1．固定在建筑结构上的管道支、吊架，按设计指定的固定位置及方式固定，以保证不影响结构的安全性能。2．阀门安装前，用手动试压泵对其作耐压强度试验。试验以每批(同牌号、同规格、同型号)数量中抽查10%，且不少于一个，如有漏、裂不合格的再抽查20%，仍有不合格的则逐个作强度和严密性试验。对于安装在主干管上起切断作用的闭路阀门，逐个作强度和严密性试验强度和严密性试验压力为阀门出厂规定的压力。3．管道和设备安装前，清除内...
