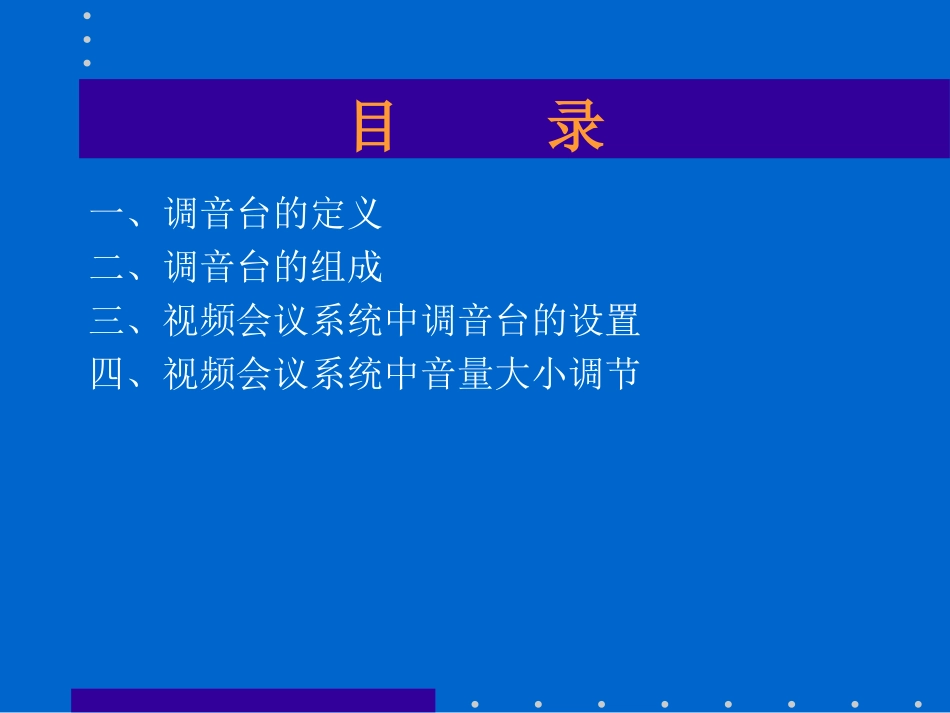

视频会议系统中调音台的使用视频会议系统中调音台的使用深圳市智勤科技发展有限公司目录一、调音台的定义二、调音台的组成三、视频会议系统中调音台的设置四、视频会议系统中音量大小调节一、调音台的定义1、什么是调音台？调音台是一种具有多路输入、每路上的声音信号可以单独进行各种艺术处理与加工，可以进行各种混合且混合比例可调，具有多种输出（其中包括左右立体声输出、编组输出、混合输出、录音输出、监听输出以及各种辅助输出等）插孔的设备。这种设备在诸多扩声系统或影视录音中获得广泛使用，它是调音师和录音师常用的专业设备。２、调音台的基本功能？调音台的功能很多，但最基本、最主要的功能与作用是：（1）信号放大：调音台为适应输入信号的不同电平大小，通常在调音台输入端有高电平（线路输入）和低电平（传声器输入）两个插口，前者主要接收录音机、CD唱机、调谐器的输出信号，也可接收来自混响器等效果装置返回的较强信号，后者接收话筒来的微弱信号，并进行足够的放大。（2）信号处理：最基本的信号处理是频率均衡。调音台的各输入通道均设有频率均衡器（EQ），调音师按照节目内容的要求，对声音不同频率进行提升或衰减，以美化声源的音色。有的调音台在输入通道中还设有滤波器（例如低切滤波器），用来消除节目信号中的某些噪声。（3）信号混合：调音台的输入信号往往有很多路（包括效果器返送来的信号），而最后通过调音台输出的信号可能只有一路或两路，这就需要将多路信号混合成一路或两路信号。（4）信号分配：调音台不仅有多路输入，而且有多路输出，险了主输出外，还有辅助输出、编组输出等，因此就需要将进入调音台的各种信号按要求对各路输出进行分配。除了上述四大功能之外，调音台还有显示、监听、编组、遥控、对讲等功能。掌握了调音台的信号流程，便能从根本上去理解调音台，流程图分三个部分：信号输入部分、母线部分、信号输出部分。声源信号从话筒输入或从线路输入，经增益调节，进入均衡处理，作音质补偿，利用衰减器（推子）进行混合比例调节。再通过声像调节，进入左右声道母线和编组母线，同时，在推子前后引出声信号，分别进入辅助母线。从母线出来的混合声信号，经过混合放大、大小幅度调节、隔离放在，送出相应的各种输出。另外，从辅助送出的声信号或外部设备的信号，经过效果机处理或其他方面的处理后，从辅助返回端进入调音台，作大小调节和声像调节后，与左右声道上的信号叠加，再一起送出，这便是声信号的整个流程。３、调音台的信号流程？（1）按使用形式分类：1）便携式调音台2）半移动式调音台3）固定式调音台（2）按结构形式分类：1）一体化调音台2）非一体化调音台（3）按用途分类：1）录音调音台2）扩音调音台3）迪斯科调音台（DJ调音台）（4）按信号处理方式分类：1）数字调音台2）模拟调音台４、调音台的分类？二、调音台的组成1、组成部分下面以省教育管理信息中心声艺E8调音台为例介绍（见图2－1）主要组成：输入通道部分和主控部分，细分的话包括：输入部分：单声道输入、立体声输入、效果返回输入、磁带返回和TALKBACK（对讲）。输出部分：立体声主输出（通常的MIX）、编组输出、辅助输出、矩阵输出、控制室监听、磁带输出。母线：或叫总线（英文是BUS），对于调音台，是指音频信号混音的线路。母线分为立体声母线（也称为MIX或者ST）、辅助母线（AUX）和编组母线（GROUP），当然还有监听母线。调音台音频输入调音台音频输入调调音音台台音音频频输输出出图2－12、调音台各部分功能介绍-输入部分（6）辅助旋钮（AUX1/AUX2）（5）均衡器EQ旋钮（HF、MID、LF）（9）独奏开关（SOLO）（1）卡侬插座（MIC）（2）线路输入插座（LINE）（3）插入插座（INSERT）（4）增益旋钮（GAIN）（7）声像旋钮（PAN/BAL）（8）静音开关（ＭUTE）（11）通道衰减器（推子Fader）（10）峰值指示灯（PEAK）（13）立体声输入（STEREO）（12）单声道输入（MONO）（1）卡侬插座MIC（见图2.1－1):此即话筒插座，其上有三个插孔，分别标有1、2、3。标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。标号2为热端（Hot）或称高端（Hi），...
