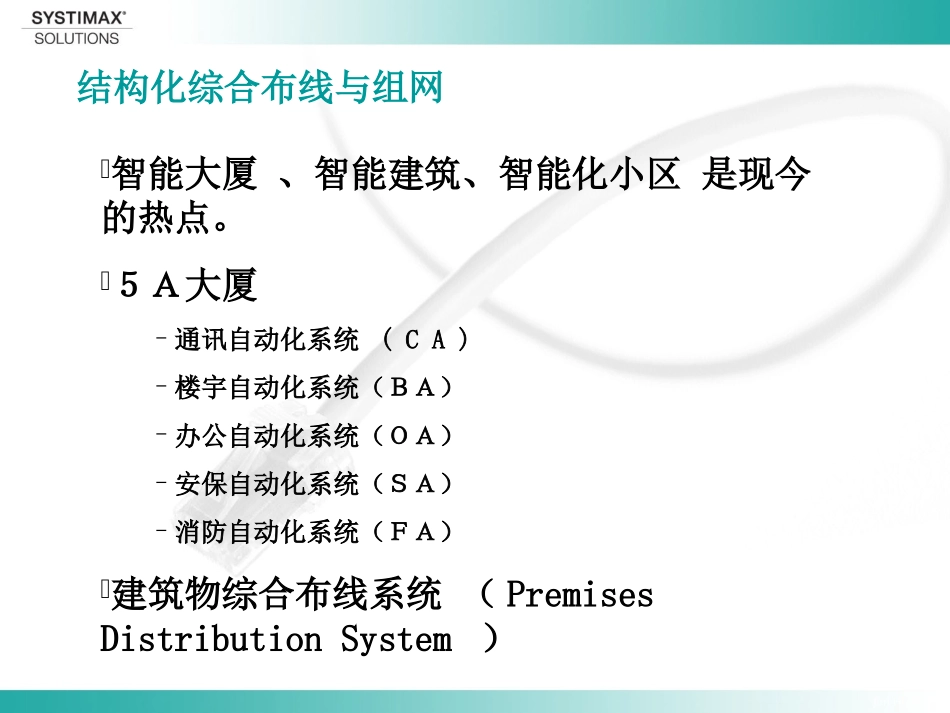

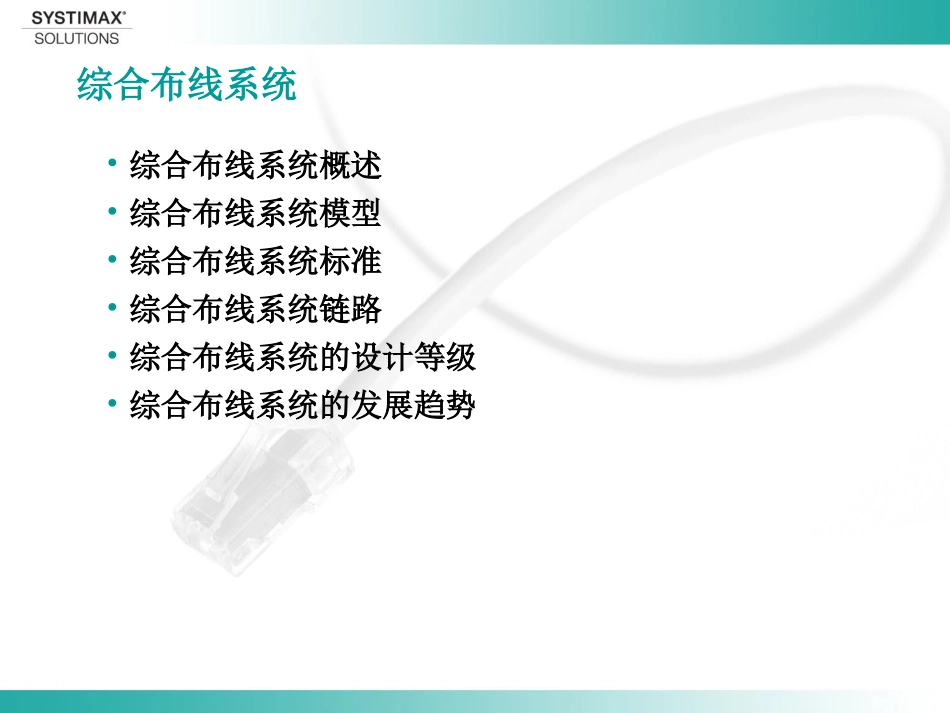

综合布线原理北京晓通网络科技有限公司CommScope产品技术工程师施新光JimHulsey结构化综合布线与组网智能大厦、智能建筑、智能化小区是现今的热点。５Ａ大厦–通讯自动化系统(CA)–楼宇自动化系统（ＢＡ）–办公自动化系统（ＯＡ）–安保自动化系统（ＳＡ）–消防自动化系统（ＦＡ）建筑物综合布线系统（PremisesDistributionSystem）JimHulsey综合布线系统•综合布线系统概述•综合布线系统模型•综合布线系统标准•综合布线系统链路•综合布线系统的设计等级•综合布线系统的发展趋势JimHulsey综合布线系统概述•综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件•一般采用星型拓扑结构•支持语音应用、数据传输、影像影视•被划分为六个子系统：–工作区子系统–水平干线子系统–管理间子系统–垂直干线子系统–楼宇（建筑群）子系统–设备间子系统JimHulsey综合布线系统六个子系统光缆铜缆设备间子系统建筑群子系统垂直干线子系统管理子系统水平子系统工作区子系统JimHulsey工作区子系统•由跳线与信息座所连接的设备（终端或工作站）组成•工作区子系统特点：–从RJ45插座到设备间的连线，一般不要超过5m–插座距离地面30cm以上–插座和插头的线序•工作区线缆的长度及传输特性要求JimHulsey水平干线子系统•从工作区的信息插座到管理间子系统的配线架•水平干线子系统特点–用线为双绞线或光纤–长度不超过90mJimHulsey管理间子系统•用来连接垂直干线子系统和水平干线子系统•通过配线架实现跳线功能•用机柜或机架放置设备•提供电源JimHulsey垂直干线子系统•连接管理间子系统和设备间子系统•光缆传输，大对数双绞线备份SleeveBackboneRiserCableJimHulsey楼宇（建筑群）子系统•建筑物中的电缆延伸到另一个建筑物•采用光缆–架空光缆–直埋光缆–地下管道光缆JimHulsey设备间子系统•由电缆、连接器和相关支撑硬件组成•设备间尽量靠近建筑物弱电间的电缆孔、电缆井或管道JimHulsey综合布线系统标准模型JimHulsey典型拓扑三种主要的网络拓扑结构及特点总线形(Bus)星形(Star)环形(Ring)JimHulsey综合布线系统标准•标准组织AS/NISANSIIECCSAEN50175TIAEIAISO/IEC11801569568ATSB67606607TSB72TSB75JimHulsey流行标准ISO11801EIA/TIA568BEN50173CECS50311\503122000JimHulsey•综合布线行业标准–ISO/IEC:IS11801–TIA/EIA:TIA/EIA568B•网络应用标准（IEEE802.3）–802.3z/802.3ab/802.3ae/802.3an–802.3af国际标准分类JimHulsey•ANSI/TIA/EIA568B–2002年10月颁布–Cat6UTP系统和LOMM多模光纤系统•ISO/IEC11801:2002（2ndEdition）–2002年9月颁布–ClassE/F系统和OM3多模光纤系统TIA-568-BIS118012ndEdition国际标准现状-----综合布线行业标准JimHulsey•IEEE802.3工作组–802.3z:千兆以太网光纤传输标准–802.3ab:千兆以太网铜缆传输标准–802.3ae:万兆以太网光纤传输标准–802.3an:万兆以太网铜缆传输标准国际标准现状-----最新网络应用标准JimHulsey链路模型(BASICLINK&CHANEL)JimHulseyUTP---平衡模式传输原理(差分模式)+E-E+1V-1V+2V变压器网络散射=0一个线对中的两根导体传输相反的信号:-信号的总和在理想情况下为零，因此无网络散射-差分信号传输所有的数据JimHulsey+N+N+1V+N-1V+N+2V接收端外部噪声噪声被消除一个线对中的两根导体接收信号(数据和噪声):-差分(两根导体上的信号相反)数据信号进入接收机-理想情况下两根导体上引入的噪声信号大小相同，方向相反(领差分)，它们的互相抑制可以使接收端忽略它们的存在JimHulsey链路特性指标（测试指标）ATTENUATION（衰减）IMPEDENCE（阻抗）RESISTENCE（电阻）NEXT（串扰）ACR（衰减串扰比）WIREMAP（接线图）RETURNLOSS（回返损耗）LENGTH（长度）JimHulsey接线图(WireMap)White/GreenGreenWhite/OrangeWhite/BlueWhite/BrownBrownBlueOrangePair2Pair1Pair3Pair41122334455667788JimHulseyEIA/TIA568AEIA/TIA568A和和EIA/TIA568BEIA/TIA568B的关系的关系JimHulsey衰减是如何产生的？衰减是在铜线或光纤上发生的信号功率损耗现象信号在接收端将变弱...
