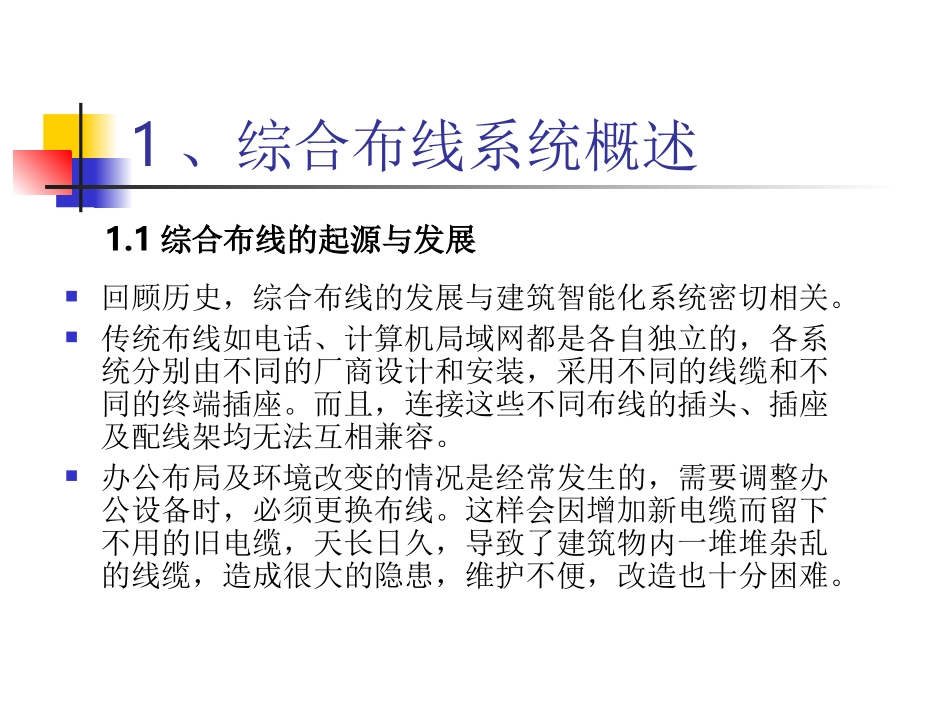

综合布线基础知识培训TCL智能楼宇事业部布线技术支持组1、综合布线系统概述回顾历史，综合布线的发展与建筑智能化系统密切相关。传统布线如电话、计算机局域网都是各自独立的，各系统分别由不同的厂商设计和安装，采用不同的线缆和不同的终端插座。而且，连接这些不同布线的插头、插座及配线架均无法互相兼容。办公布局及环境改变的情况是经常发生的，需要调整办公设备时，必须更换布线。这样会因增加新电缆而留下不用的旧电缆，天长日久，导致了建筑物内一堆堆杂乱的线缆，造成很大的隐患，维护不便，改造也十分困难。1.1综合布线的起源与发展1、1综合布线的起源与发展经过多年的研究，在办公楼和工厂实验成功的基础上，美国电话电报（AT&T)公司在20世纪80年代率先推出了PDS(premisesdistributionsystem建筑与建筑群结构化布线系统）。后来发展为结构化布线系统SCS（structuredcablingsystem)，各厂商也推出了类似的系统产品，国际标准对系统进行了进行了定义和规范。中华人民共和国国家标准GB/T50311-2000将系统正式命名为综合布线GCS(genericcablingsystem)1、1综合布线的起源与发展现在的综合布线由于以语音、数据传输为主，只能称为“结构化布线系统（SCS）”，真正的综合布线则包含了大楼的所有系统的布线（甚至说可以包括强电的线）。随着信息化的不断发展，综合布线技术不断进步，产品不断更新，人们对信息资源共享的要求越来越迫切，同时提供VDV(语音、数据和视频）传输的集成通信网的盛行，最终综合布线会取代单一、昂贵和复杂的传统布线，将一步步走向真正的“综合”。1.2综合布线布线的定义综合布线的定义：（1）通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统；（2）它能支持多种应用系统；（3）即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装；（4）综合布线系统中不包括应用的各种设备。1.2.1综合布线系统布线计算机网络布线电信工程布线楼宇控制布线综合布线综合布线系统1.3综合布线系统的特点综合布线系统是目前国内外推广使用的比较先进的综合布线方式，具有以下特点：（1）综合性、兼容性好传统的专业布线方式需要使用不同的电缆、电线、接续设备和其它器材，技术性能差别极大，难以互相通用，彼此不能兼容。综合布线系统具有综合所有系统和互相兼容的特点，采用光缆或高质量的布线部件和连接硬件，能满足不同生产厂家终端设备传输信号的需要。1.3综合布线系统的特点（2）灵活性、适应性强采用传统的专业布线系统时，如需改变终端设备的位置和数量，必须敷设新的缆线和安装新的设备，且在施工中有可能发生传送信号中断或质量下降，增加工程投资和施工时间，因此，传统的专业布线系统的灵活性和适应性差。在综合布线系统中任何信息点都能连接不同类型的终端设备，当设备数量和位置发生变化时，只需采用简单的插接工序，实用方便，其灵活性和适应性都强、且节省工程投资。1.3综合布线系统的特点（3）便于今后扩建和维护管理综合布线系统的网络结构一般采用星型结构，各条线路自成独立系统，在改建或扩建时互相不会影响。综合布线系统的所有布线部件采用积木式的标准件和模块化设计。因此，部件容易更换，便于排除障碍，且采用集中管理方式，有利于分析、检查、测试和维修，节约维护费用和提高工作效率。布线图片（乱）1.3综合布线系统的特点（4）技术经济合理综合布线系统各个部分都采用高质量材料和标准化部件，并按照标准施工和严格检测，保证系统技术性能优良可靠，满足目前和今后通信需要，且在维护管理中减少维修工作，节省管理费用。采用综合布线系统虽然初次投资较多，但从总体上看是符合技术先进、经济合理的要求的。1.4综合布线的范围综合布线系统的范围应根据建筑工程项目范围来定，一般有两种范围，即单幢建筑和建筑群体。（1）单幢建筑中的综合布线系统范围，一般指在整幢建筑内部敷设的管槽系统、电缆竖井、专用房间（如设备间等）和通信缆线及连接硬件等。（2）建筑群体因建筑幢数不一、规模不同，有时可能扩大成为街坊式的范围（如高等学校校园式），其范围难以统一划分，但不论其规模如何，...
