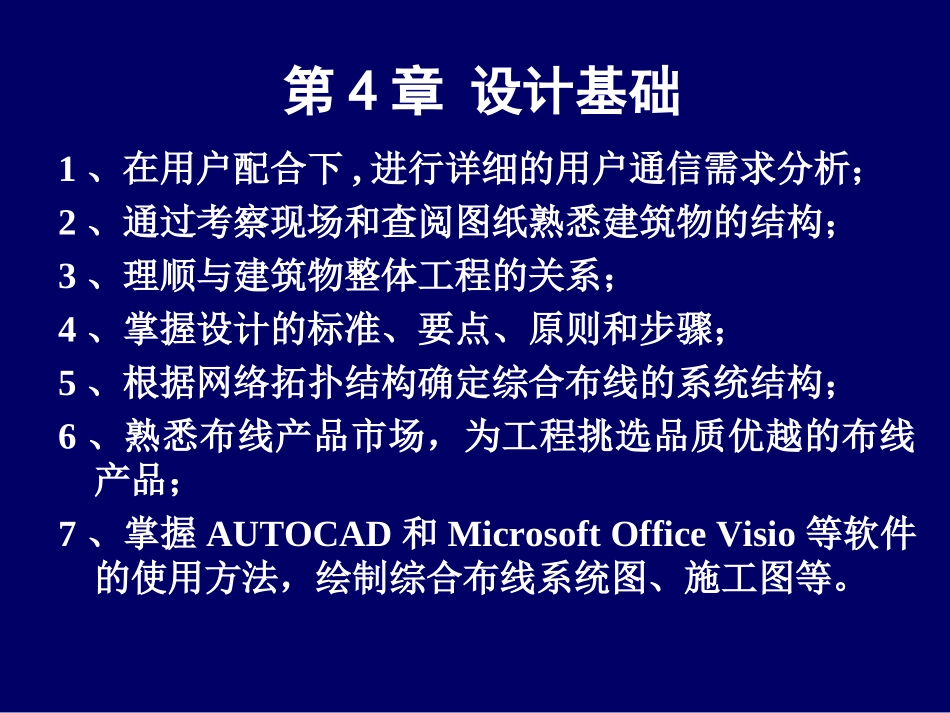

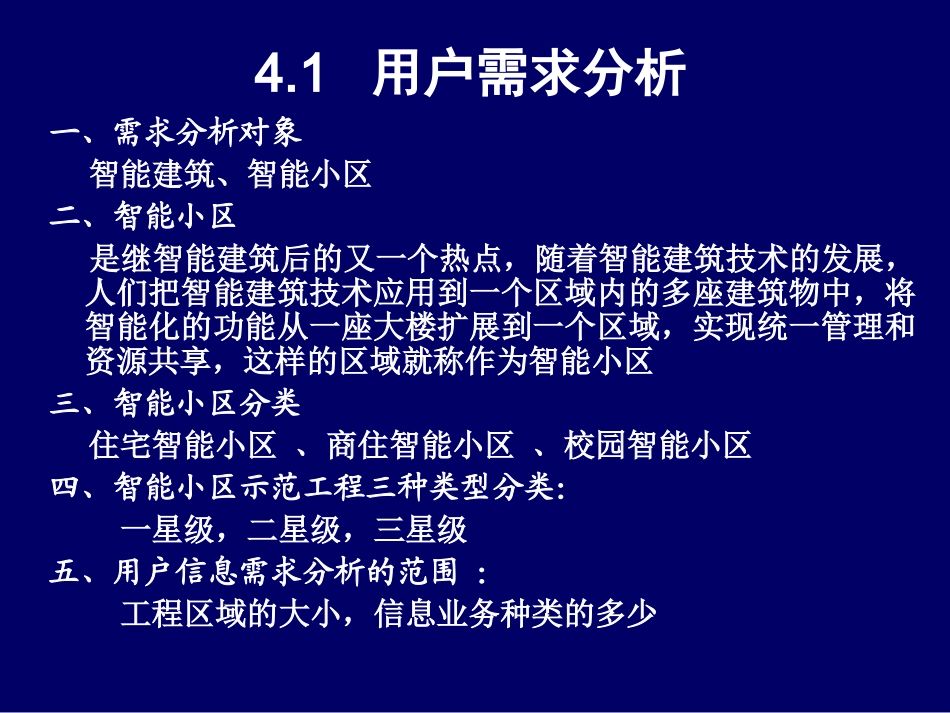

第4章综合布线设计基础教学目标：知识：掌握需求分析、现场勘察、布线标准、设计原则、步骤、系统结构、了解布线产品技能：学会绘制布线系统图教学重点：综合布线系统标准、系统结构、图纸设计教学难点：系统结构的变化教具学具准备综合布线系统结构图第4章设计基础1、在用户配合下,进行详细的用户通信需求分析；2、通过考察现场和查阅图纸熟悉建筑物的结构；3、理顺与建筑物整体工程的关系；4、掌握设计的标准、要点、原则和步骤；5、根据网络拓扑结构确定综合布线的系统结构；6、熟悉布线产品市场，为工程挑选品质优越的布线产品；7、掌握AUTOCAD和MicrosoftOfficeVisio等软件的使用方法，绘制综合布线系统图、施工图等。4.1用户需求分析一、需求分析对象智能建筑、智能小区二、智能小区是继智能建筑后的又一个热点，随着智能建筑技术的发展，人们把智能建筑技术应用到一个区域内的多座建筑物中，将智能化的功能从一座大楼扩展到一个区域，实现统一管理和资源共享，这样的区域就称作为智能小区三、智能小区分类住宅智能小区、商住智能小区、校园智能小区四、智能小区示范工程三种类型分类：一星级，二星级，三星级五、用户信息需求分析的范围：工程区域的大小，信息业务种类的多少4.1.2用户需求分析的基本要求一、确定工作区数量和性质二、主要考虑近期需求，兼顾长远发展需要三、多方征求意见。4.1.3用户信息需求量估算一、智能建筑信息需求量估算二、智能化小区信息需求量估算4.2综合布线与整体工程的配合一、与土建工程的配合1、楼层水平布线部分2、建筑物主干布线部分3、设备间部分4、通信线路引入房屋建筑部分二、与装潢工程的配合1、设计配合2、工期配合（1）管线系统先于装潢工程完成。（2）设备间、配线间和工作区安装在装潢工程后完成3、设备间装潢施工的配合。4.3建筑物现场勘察（1）各楼层、走廊和房间、电梯厅、大厅等吊顶的情况，包括吊顶是否可以打开、吊顶高度、吊顶距梁的高度及其他。然后根据吊顶的情况确定水平主干线槽的铺设方法。对于新楼要确定是走吊顶内线槽，还是走地面线槽；对于旧楼改造工程需确定水平干线槽的铺设路线。找到布线系统要用的电缆竖井，看竖井有无楼板，询问同一竖井内有哪些其他线路（包括自控系统、空调、消防、闭路电视、保安监视、音响等系统的线路）。4.3建筑物现场勘察（2）计算机网络线路可与哪些线路共用槽道，特别注意不要与电话以外的其他线路共用槽道，如果需要共用，要有隔离设施。（3）没有可用的电缆竖井，则要和甲方技术负责人商定垂直槽道的位置，并选择垂直槽道的种类是梯级式、托盘式、槽式桥架还是钢管等。（4）在设备间和楼层配线间，要确定机柜的安放位置，确定到机柜的主干线槽的铺设方式，设备间和楼层配线间有无高架活动地板，并测量楼层高度数据，特别要注意的是一般主楼和裙楼、一层和其他楼层的楼层高度有所不同，同时还要确定卫星配线箱的安放位置。4.3建筑物现场勘察（5）如果在竖井内墙上挂装楼层配线箱，要求竖井内有电灯，并且有楼板，而不是直通的。如果是在走廊墙壁上暗嵌配线箱，则要看墙壁是否要贴大理石，是否有墙围要做特别处理，是否离电梯厅或房间门太近影响美观。（6）确定到卫星配线箱的槽道的铺设方式和槽道种类。（7）讨论大楼结构方面尚不清楚的问题。一般包括：哪些是承重墙，大楼外墙哪些部分有玻璃幕墙，设备层在哪层，大厅的地面材质，各墙面的处理方法（如喷涂、贴大理石、木墙围等），柱子表面的处理方法（如喷涂、贴大理石、不锈钢包面等）。4.4设计标准1.国际标准ISO/IEC11801第二版；2.北美标准ANSI/TIA/EIA568-B；3.欧洲标准CELENECEN50173；4.中国标准GB/T50311-2000、YD/T926-2001。•选择时主要有以下两种做法：–用户指定。比如一些在华的欧洲公司更喜欢采用欧洲标准。–根据综合布线的性质和功能由布线系统集成商推荐选定。4.4.1国际标准ISO/IEC11801系列1ISO/IEC118011995–标准定义到100MHz–电缆或连接件：评估指标“类（Categories）”，即Cat3，Cat4，Cat5–整个系统（链路、信道）的性能等级；ClassA，ClassB，ClassC，ClassD等级的概念2.ISO/IECIS11801AM21999•链...
