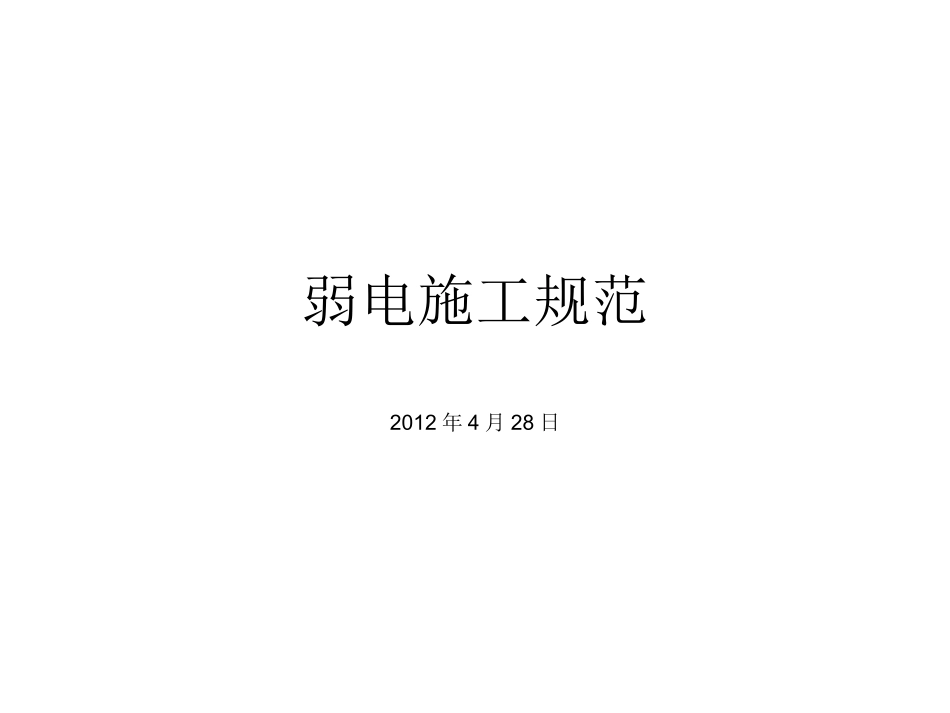

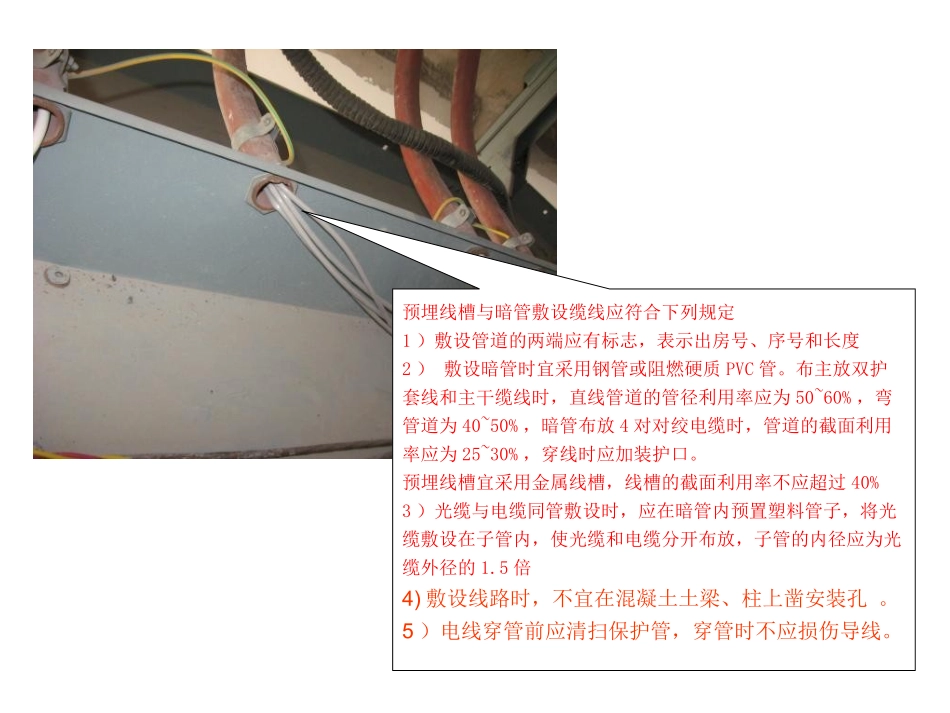

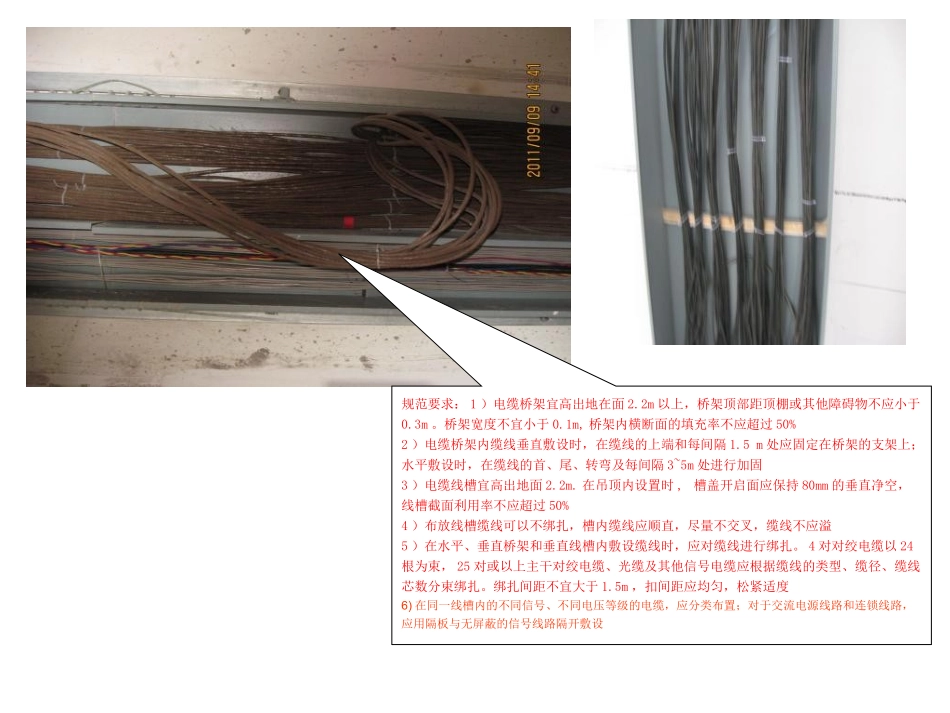

弱电施工规范2012年4月28日规范要求：1）电缆桥架宜高出地在面2.2m以上，桥架顶部距顶棚或其他障碍物不应小于0.3m。桥架宽度不宜小于0.1m,桥架内横断面的填充率不应超过50%2）电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔3~5m处进行加固3）电缆线槽宜高出地面2.2m.在吊顶内设置时,槽盖开启面应保持80mm的垂直净空，线槽截面利用率不应超过50%4）布放线槽缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢5）在水平、垂直桥架和垂直线槽内敷设缆线时，应对缆线进行绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀，松紧适度6)在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设预埋线槽与暗管敷设缆线应符合下列规定1）敷设管道的两端应有标志，表示出房号、序号和长度2）敷设暗管时宜采用钢管或阻燃硬质PVC管。布主放双护套线和主干缆线时，直线管道的管径利用率应为50~60%，弯管道为40~50%，暗管布放4对对绞电缆时，管道的截面利用率应为25~30%，穿线时应加装护口。预埋线槽宜采用金属线槽，线槽的截面利用率不应超过40%3）光缆与电缆同管敷设时，应在暗管内预置塑料管子，将光缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的1.5倍4)敷设线路时，不宜在混凝土土梁、柱上凿安装孔。5）电线穿管前应清扫保护管，穿管时不应损伤导线。（1）缆线在终端前,必须检查标签颜色和数字含义,并按顺序终端（2）缆线中产不得产生接头现象（3）缆线终端处必须卡接牢固，接触良好（4）缆线终端应符合设计和厂家安装手册要求（5）对绞电缆与插件连接应认准线号、线位色标，不得颠倒和错接（1）安装在活动地板或地面上，应固定在接线盒内，插座面板有直立和水平等形式；接线盒盖可开启，并应严密防水、防尘。接线盒盖应与地面齐平（2）安装在墙体上，宜高出在地面300mm，如地面采用活动地板时，应加上活动地板内净高尽寸（3）信息插座底座的固定方法以施工现场条件而定，宜采用扩张螺钉、射钉等方式（4）固定螺丝需拧紧，不应产生松动现象（5）信息插座应有标签，以颜色、图形、文字表示所接终端设备类型（6）安装位置应符合图纸设计要求①桥架水平敷设时，支撑间距一般为1.5~3m，垂直敷设时固定在建筑物构体上的间距宜小于2m②金属线槽敷设时，在下列情况下设置支架或吊架A．线槽接头处B．间距3mC．离开线槽两端口0.5m处D．转弯处③．塑料线槽槽底固定点间距一般为1m一般规定：（1）桥架及槽道的安装位置应符合施工图规定，左右偏差不应超过50mm（2）桥架及槽道水平度每平方米偏差不应超过2mm（3）垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm（4）两槽道拼接处水平度偏差不应超过2mm（5）吊架安装应保持垂直，整齐牢固，无倾斜现象（6）金属桥架及槽道与节间应接触良好，安装牢固1．机架安装要求（1）机架安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定，垂直偏差不应大于3mm（2）机架上的各种零件不得脱落或碰坏。漆面如有脱落应予以补漆，各种标志完整清晰（3）机架的安装应牢固，应按施工图的要求进行加固（4）安装机架面板，架前应留有1.5m的空间，机架背面离墙距离应大于0.8m，以便于安装和施工（5）壁挂式机框底距地面宜为300~800mm2．配线设备机架安装要求（1）采用下走线方式时，架底位置与电缆上线孔相对应（2）各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm（3）接线端子各种标志、标示应齐全并与终端相对应（4）交接箱或暗线箱宜暗设在墙内。预留墙洞安装，箱底高出地面宜为500~1000mm。1．弱电工程的供电设备应在安装前检查设备的外观和技术性能并符合下列规定2．继电器、接触器和开关应动作灵活，接触紧密、无锈蚀、损坏3．紧固件、接线端子应完好无损，接线端子要求涮锡压实，且无污物和锈蚀4．设备的附件齐全，性能符合安装使用说明书的...
