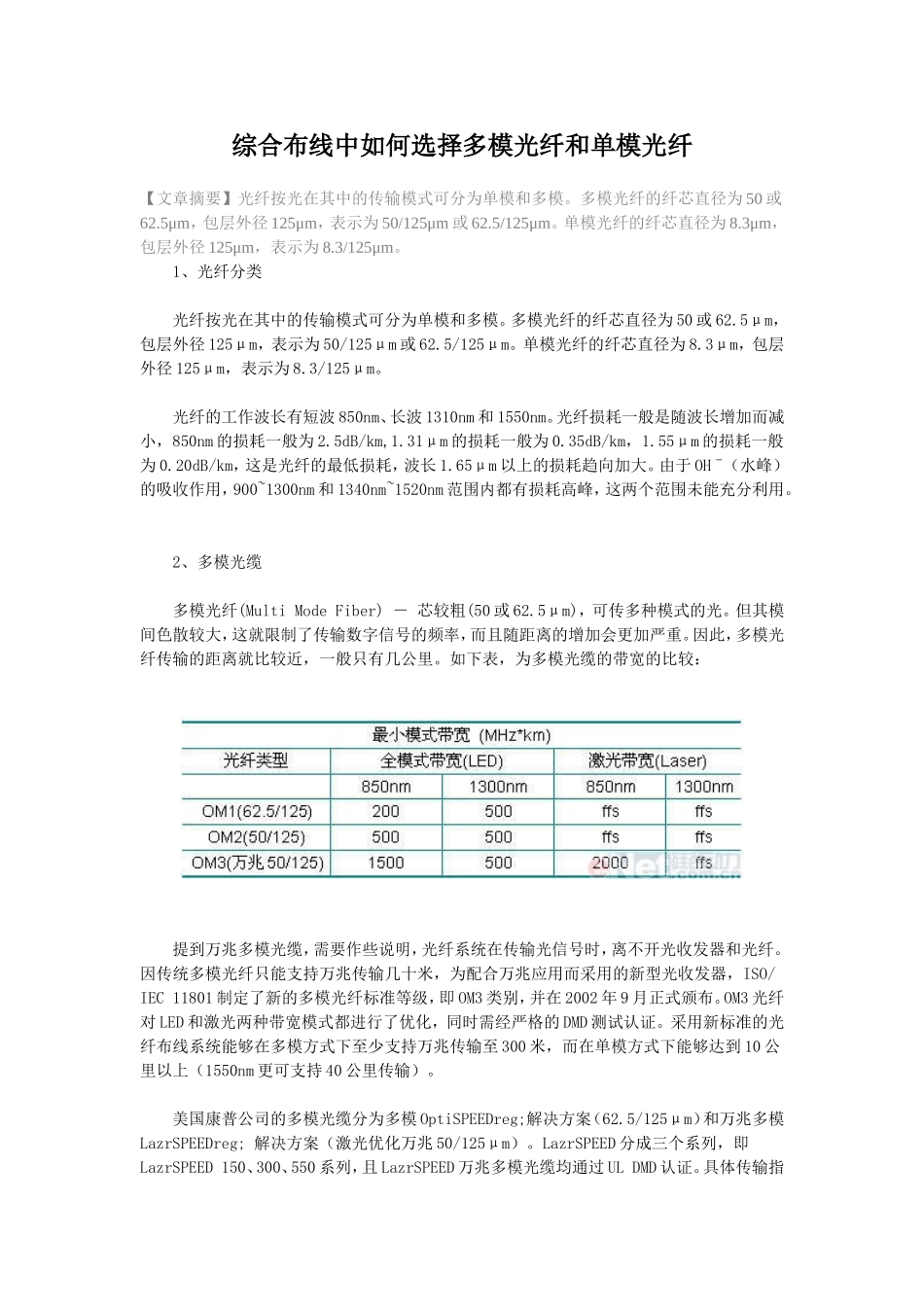

综合布线中如何选择多模光纤和单模光纤【文章摘要】光纤按光在其中的传输模式可分为单模和多模。多模光纤的纤芯直径为50或62.5μm，包层外径125μm，表示为50/125μm或62.5/125μm。单模光纤的纤芯直径为8.3μm，包层外径125μm，表示为8.3/125μm。1、光纤分类光纤按光在其中的传输模式可分为单模和多模。多模光纤的纤芯直径为50或62.5μm，包层外径125μm，表示为50/125μm或62.5/125μm。单模光纤的纤芯直径为8.3μm，包层外径125μm，表示为8.3/125μm。光纤的工作波长有短波850nm、长波1310nm和1550nm。光纤损耗一般是随波长增加而减小，850nm的损耗一般为2.5dB/km,1.31μm的损耗一般为0.35dB/km，1.55μm的损耗一般为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。由于OHˉ（水峰）的吸收作用，900~1300nm和1340nm~1520nm范围内都有损耗高峰，这两个范围未能充分利用。2、多模光缆多模光纤(MultiModeFiber)－芯较粗(50或62.5μm)，可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。因此，多模光纤传输的距离就比较近，一般只有几公里。如下表，为多模光缆的带宽的比较：提到万兆多模光缆，需要作些说明，光纤系统在传输光信号时，离不开光收发器和光纤。因传统多模光纤只能支持万兆传输几十米，为配合万兆应用而采用的新型光收发器，ISO/IEC11801制定了新的多模光纤标准等级，即OM3类别，并在2002年9月正式颁布。OM3光纤对LED和激光两种带宽模式都进行了优化，同时需经严格的DMD测试认证。采用新标准的光纤布线系统能够在多模方式下至少支持万兆传输至300米，而在单模方式下能够达到10公里以上（1550nm更可支持40公里传输）。美国康普公司的多模光缆分为多模OptiSPEEDreg;解决方案（62.5/125μm）和万兆多模LazrSPEEDreg;解决方案（激光优化万兆50/125μm）。LazrSPEED分成三个系列，即LazrSPEED150、300、550系列，且LazrSPEED万兆多模光缆均通过ULDMD认证。具体传输指标请看下表：通过上表，对比标准可知，康普公司提供的光缆远远超出标准中定义的指标。因此，如果要选择多模光缆应从以下几点进行考虑：A.从未来的发展趋势来讲，水平布线网络速率需要1Gb/s带宽到桌面，大楼主干网需要升级到10Gb/s速率带宽，园区骨干网需要升级到10Gb/s或100Gb/s的速率带宽。目前网络应用正在以每年50%左右的速度增长，预计未来5年千兆到桌面，将变得和目前百兆到桌面一样普遍，因此在目前系统规划上要具有一定前瞻性，水平部分应考虑6类布线，主干部分应考虑万兆多模光缆，特别是现在6类铜缆加万兆多模光缆和超5类铜缆加千兆多模光缆的造价上大约只有不到10~20%左右的差别，从长期应用的角度，如造价允许应考虑采用6类铜缆加万兆光缆。B.从投资角度考虑，在至少10年内不会用到10G的地方，选用OptiSPEED（普通多模62.5/125）；由于OM3光缆使用低价的VCSEL和850nm光源设备，使万兆传输造价大大降低。如果距离不超过150米，选用LazrSPEED150（OM250/125支持万兆150米）；LazrSPEED300是300米万兆传输最好的选择；LazrSPEED550是550米万兆传输最好的选择；如超过550米的万兆传输要求，需要选择TeraSPEED，即单模光缆系统。3、单模光缆单模光纤(SingleModeFiber)：中心纤芯很细(芯径一般为9或10μm)，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。后来发现在1310nm波长处，单模光纤的总色散为零。从光纤的损耗特性来看，1310nm正好是光纤的一个低损耗窗口。这样，1310nm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。1310nm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤。上面提到由于OHˉ（水峰）的吸收作用，900~1300nm和1340nm~1520nm范围内都有损耗高峰，该现象称为水峰。目前美国康普公司提供的TeraSPEEDTM零水峰单模光缆，正解决了此问题，TeraSPEED系统通过消除了1400nm水峰的影响因素,从而为用户提供...
