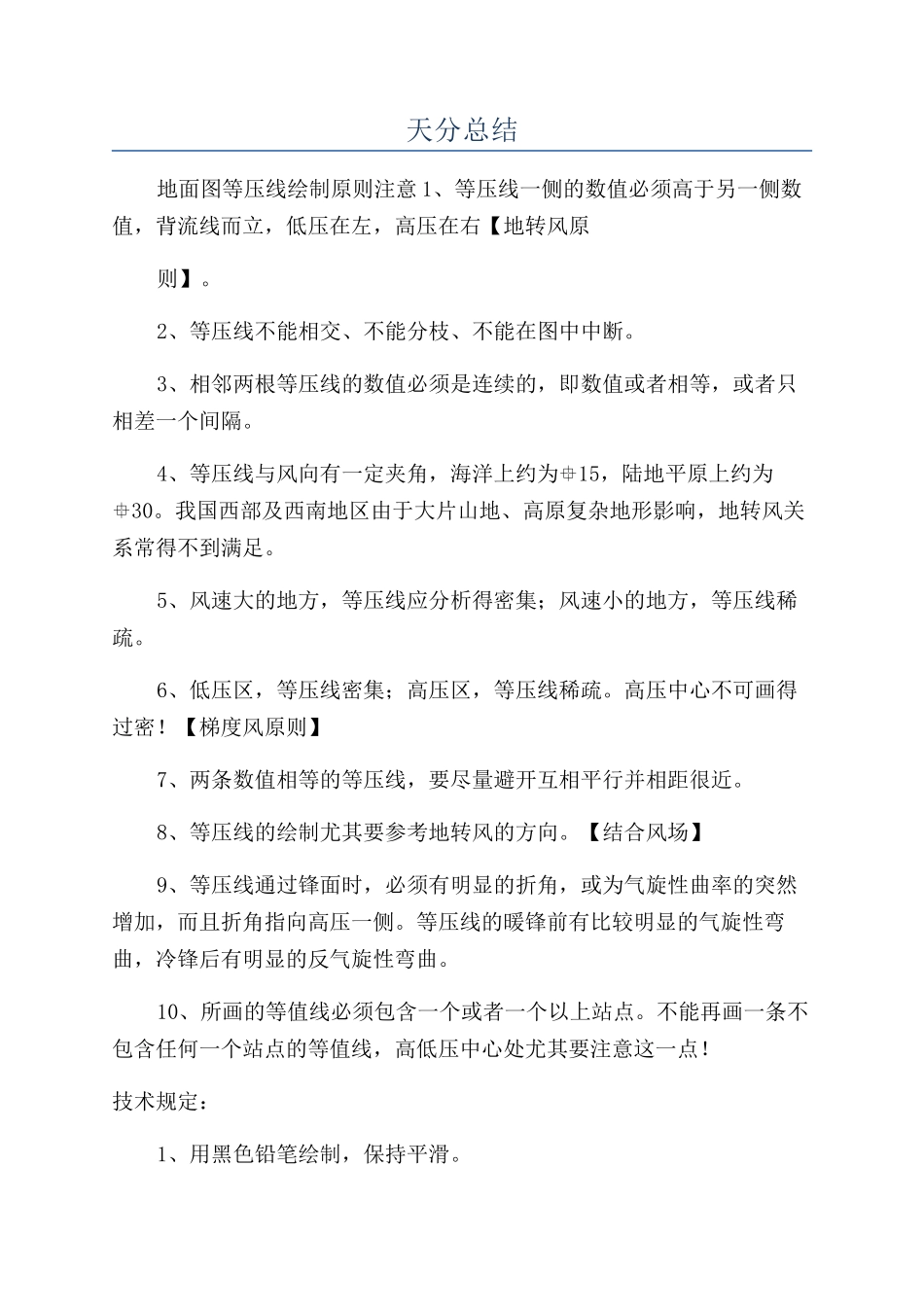

天分总结地面图等压线绘制原则注意 1、等压线一侧的数值必须高于另一侧数值,背流线而立,低压在左,高压在右【地转风原则】。2、等压线不能相交、不能分枝、不能在图中中断。3、相邻两根等压线的数值必须是连续的,即数值或者相等,或者只相差一个间隔。4、等压线与风向有一定夹角,海洋上约为15,陆地平原上约为30。我国西部及西南地区由于大片山地、高原复杂地形影响,地转风关系常得不到满足。5、风速大的地方,等压线应分析得密集;风速小的地方,等压线稀疏。6、低压区,等压线密集;高压区,等压线稀疏。高压中心不可画得过密!【梯度风原则】7、两条数值相等的等压线,要尽量避开互相平行并相距很近。8、等压线的绘制尤其要参考地转风的方向。【结合风场】9、等压线通过锋面时,必须有明显的折角,或为气旋性曲率的突然增加,而且折角指向高压一侧。等压线的暖锋前有比较明显的气旋性弯曲,冷锋后有明显的反气旋性弯曲。10、所画的等值线必须包含一个或者一个以上站点。不能再画一条不包含任何一个站点的等值线,高低压中心处尤其要注意这一点!技术规定:1、用黑色铅笔绘制,保持平滑。2、在亚洲、东亚、中国区域地面天气图上,等压线每隔 2.5hPa 画一条(在冬季气压梯度很大时,也可以每隔 5hPa 画一条)。在北半球,亚欧地面天气图上,则每隔 5hPa 画一条。3、在地面天气图上等压线应画到图边,否则应闭合起来。在没有记录的地区可作例外,但应将各条并列的等压线末端排列整齐,落在同一条经线或者纬线上。4、【数值标记】在非闭合的等压线两端应标注等压线的百帕数值(一般情况下,隔 2.5hPa 一条时,带一位小数如:1XXX.0/9XX.5;只有当隔 5hPa 一条时,才能标记整数),假如是闭合的,则在等压线的上端开一小缺口,在缺口中间标注百帕数值,这些数值都要标注得与纬圈平行!5、【高低压标注】在低压中心用红色铅笔注“低”(或“D”),高压中心用蓝色铅笔注“高”(或“G”),在台风中心用红色铅笔注“”,代表台风。一定要在环流中心。闭合的高低压中心标注 G 或 D 的下方标记该范围的极值,用黑色铅笔标记,整数,分别比各自中心区域内站点的最大值和最小值进一位或截尾。不闭合的只需写出 G 或 D,不标值。意标注中心要满足地转风关系、风压关系,一定要注意 G 或或 D 的位置。【此处为重重重点 1】】其他技巧:1、绘制等压线之前先通览全图,找出高低压区的大致范围。2、最好至西向东和自北向南画,...
