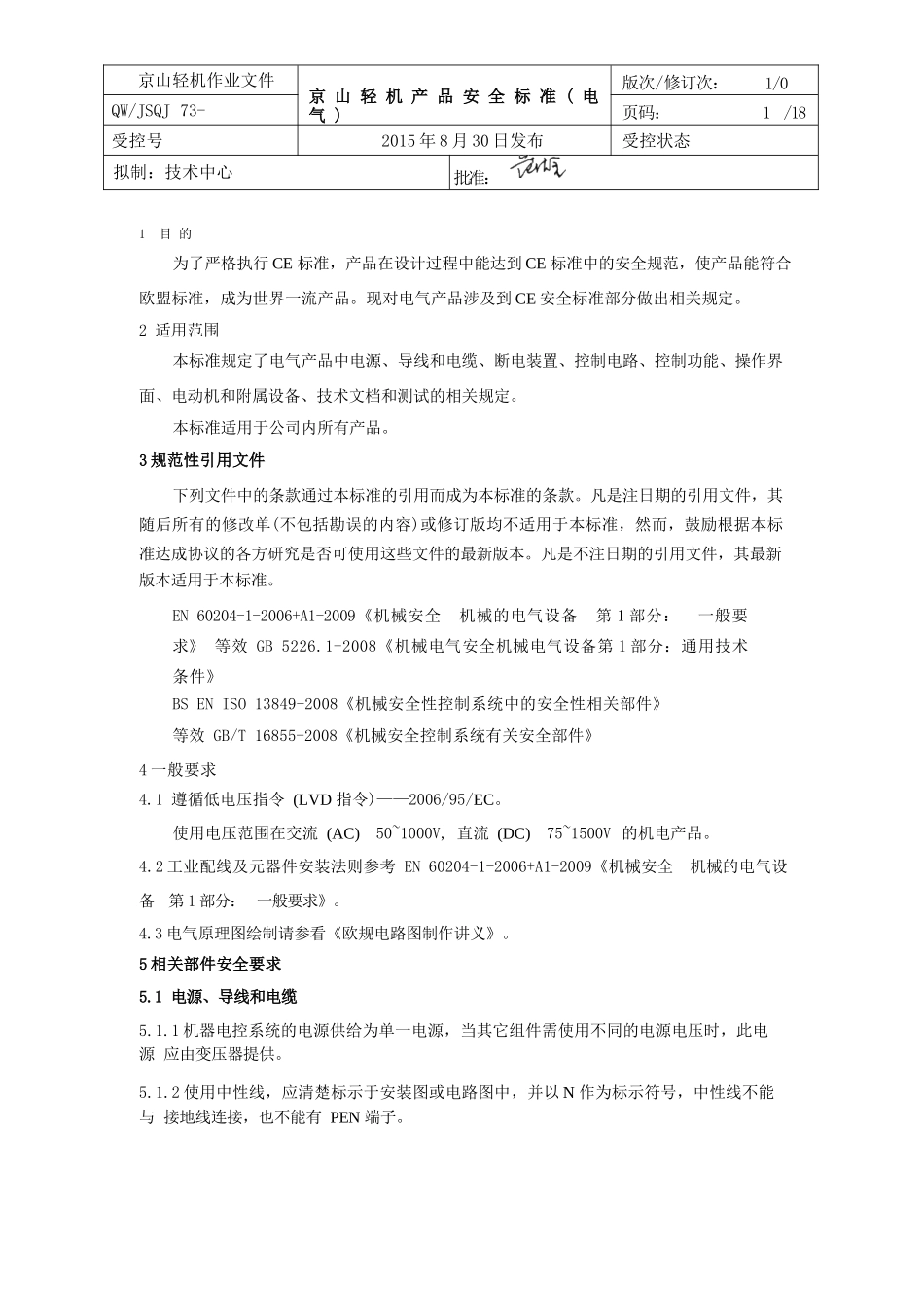

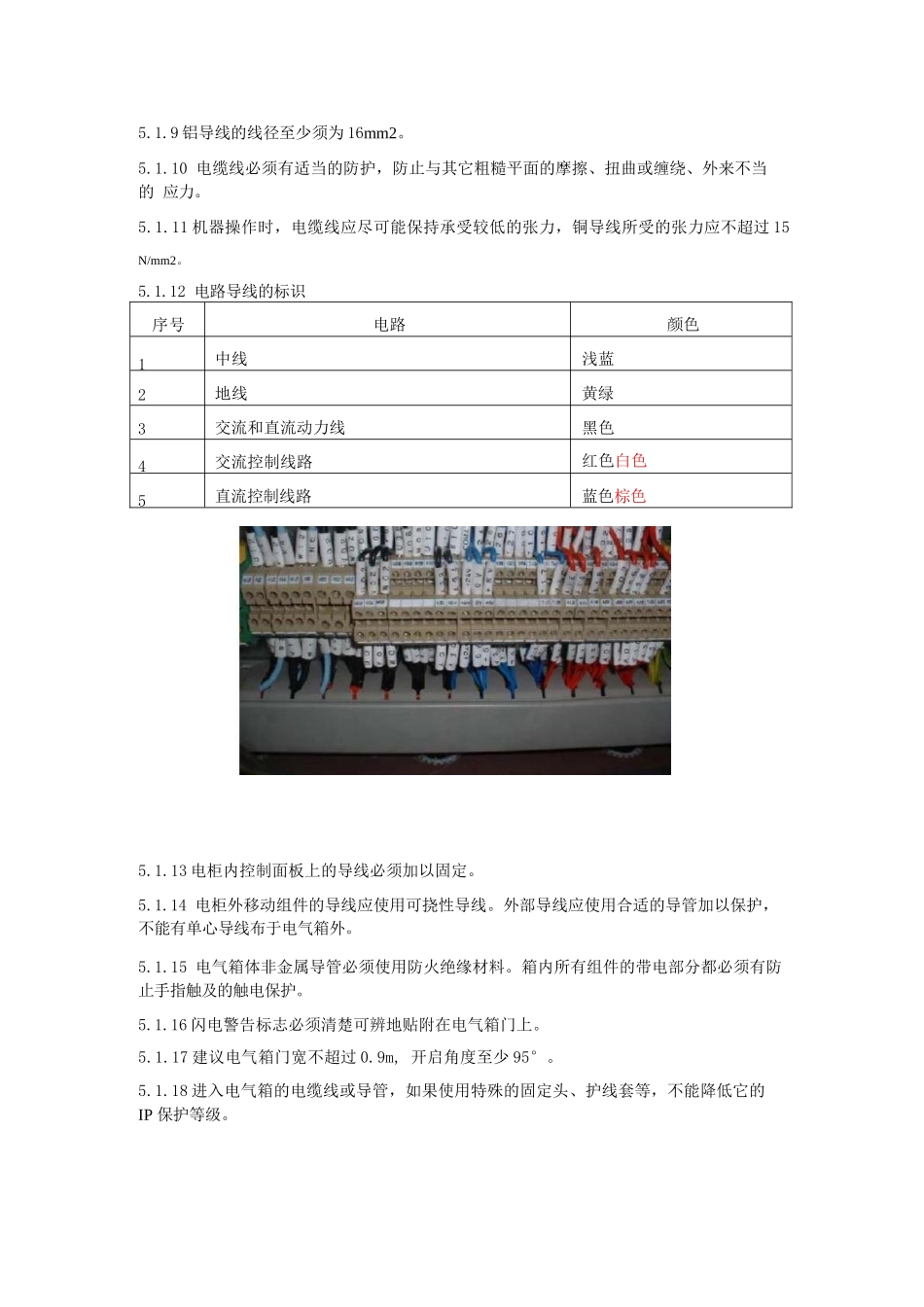

京山轻机作业文件京山轻机产品安全标准(电气)版次/修订次：1/0QW/JSQJ73-页码：1/18受控号2015年8月30日发布受控状态拟制：技术中心批准：1目的为了严格执行CE标准，产品在设计过程中能达到CE标准中的安全规范，使产品能符合欧盟标准，成为世界一流产品。现对电气产品涉及到CE安全标准部分做出相关规定。2适用范围本标准规定了电气产品中电源、导线和电缆、断电装置、控制电路、控制功能、操作界面、电动机和附属设备、技术文档和测试的相关规定。本标准适用于公司内所有产品。3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。EN60204-1-2006+A1-2009《机械安全机械的电气设备第1部分：一般要求》等效GB5226.1-2008《机械电气安全机械电气设备第1部分：通用技术条件》BSENISO13849-2008《机械安全性控制系统中的安全性相关部件》等效GB/T16855-2008《机械安全控制系统有关安全部件》4一般要求4.1遵循低电压指令(LVD指令)——2006/95/EC。使用电压范围在交流(AC)50~1000V,直流(DC)75~1500V的机电产品。4.2工业配线及元器件安装法则参考EN60204-1-2006+A1-2009《机械安全机械的电气设备第1部分：一般要求》。4.3电气原理图绘制请参看《欧规电路图制作讲义》。5相关部件安全要求5.1电源、导线和电缆5.1.1机器电控系统的电源供给为单一电源，当其它组件需使用不同的电源电压时，此电源应由变压器提供。5.1.2使用中性线，应清楚标示于安装图或电路图中，并以N作为标示符号，中性线不能与接地线连接，也不能有PEN端子。ConnectionQS35S/25.1.8导线基本上使用铜导线；其它材料导线的使用应能负载相等于铜导线所负载电流的线径。5.1.9铝导线的线径至少须为16mm2。5.1.10电缆线必须有适当的防护，防止与其它粗糙平面的摩擦、扭曲或缠绕、外来不当的应力。5.1.11机器操作时，电缆线应尽可能保持承受较低的张力，铜导线所受的张力应不超过15N/mm2。5.1.12电路导线的标识序号电路颜色1中线浅蓝2地线黄绿3交流和直流动力线黑色4交流控制线路红色白色5直流控制线路蓝色棕色5.1.13电柜内控制面板上的导线必须加以固定。5.1.14电柜外移动组件的导线应使用可挠性导线。外部导线应使用合适的导管加以保护，不能有单心导线布于电气箱外。5.1.15电气箱体非金属导管必须使用防火绝缘材料。箱内所有组件的带电部分都必须有防止手指触及的触电保护。5.1.16闪电警告标志必须清楚可辨地贴附在电气箱门上。5.1.17建议电气箱门宽不超过0.9m,开启角度至少95°。5.1.18进入电气箱的电缆线或导管，如果使用特殊的固定头、护线套等，不能降低它的IP保护等级。5.1.19导线槽应提供至少IP33的保护等级。5.1.20如果电缆线必须移动接近其它移动性组件，则电缆线与移动性组件间必须有至少25mm的距离；如果实际不可行，则必须提供固定式的阻挡物。5.1.21供导线用的接线盒或其它接线箱应易于接近及维修，提供适当的IP保护等级，不能有开口而没用顶件，且其构造必须能排除灰尘、油、冷却液等物质。5.1.22电缆线或油气压等管线经过的出入口、表而、锐角、凹处等必须经过的适当处理(如：加护套...
