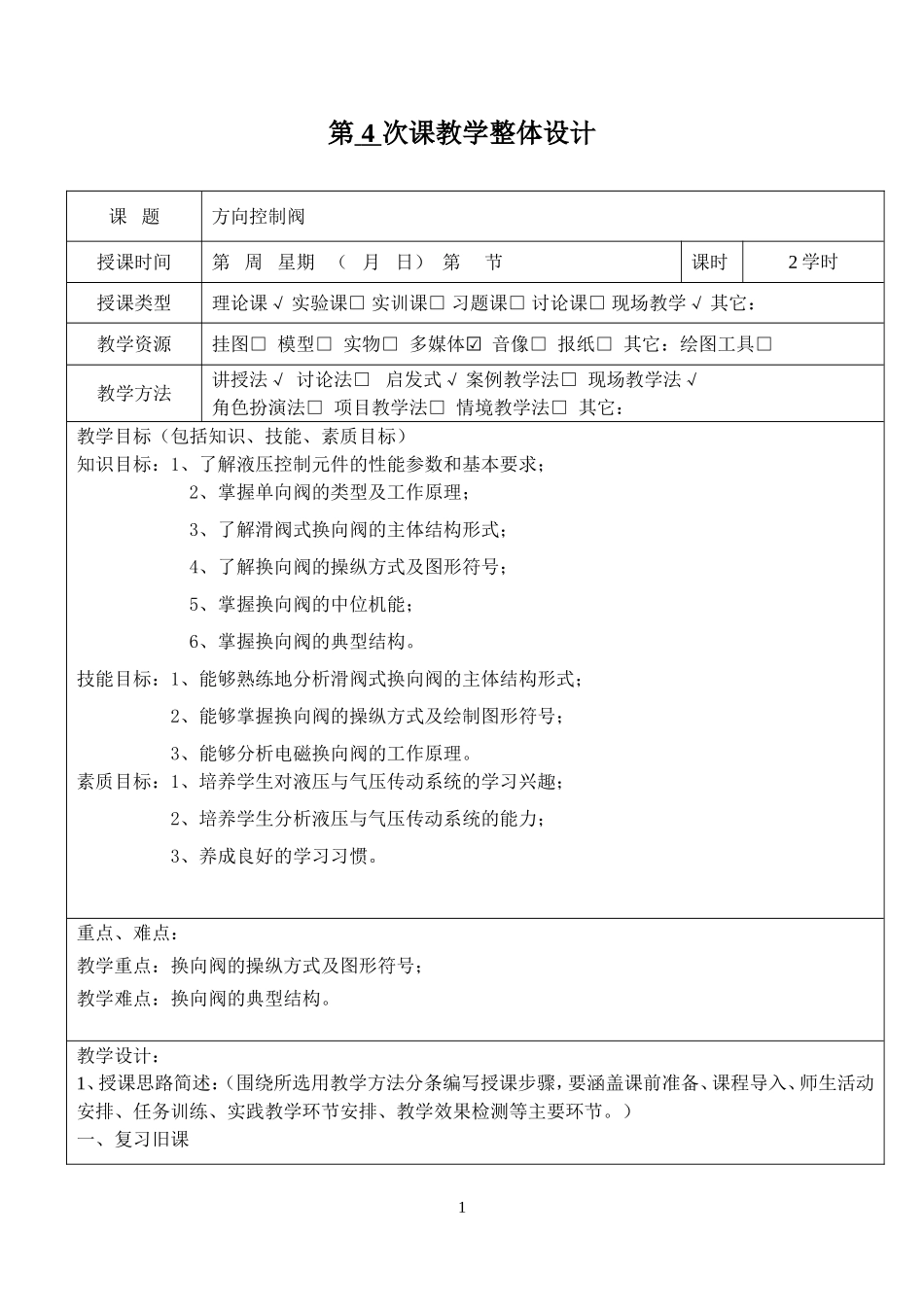

方向控制阀教案4_第1页
1/12

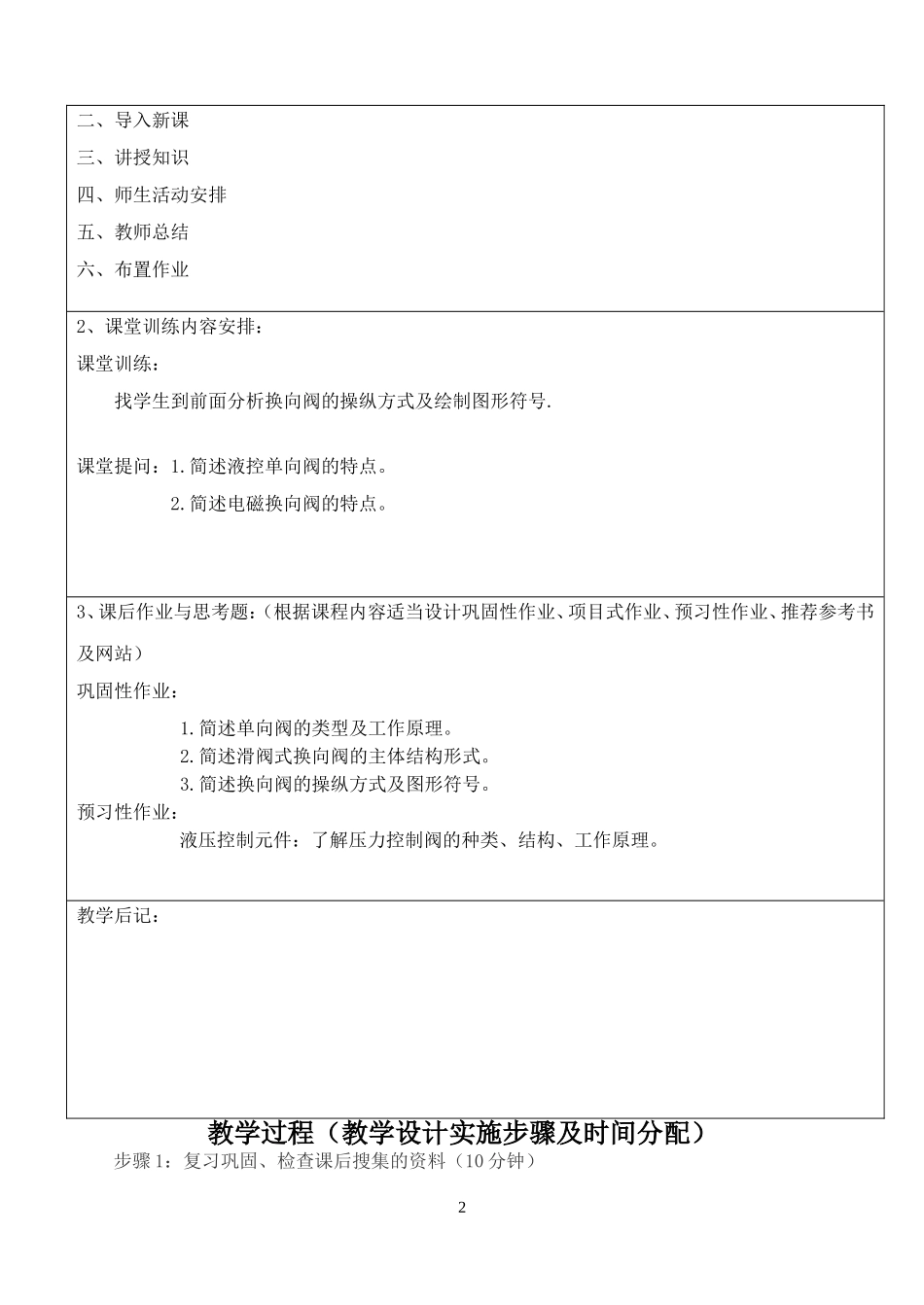

方向控制阀教案4_第2页
2/12

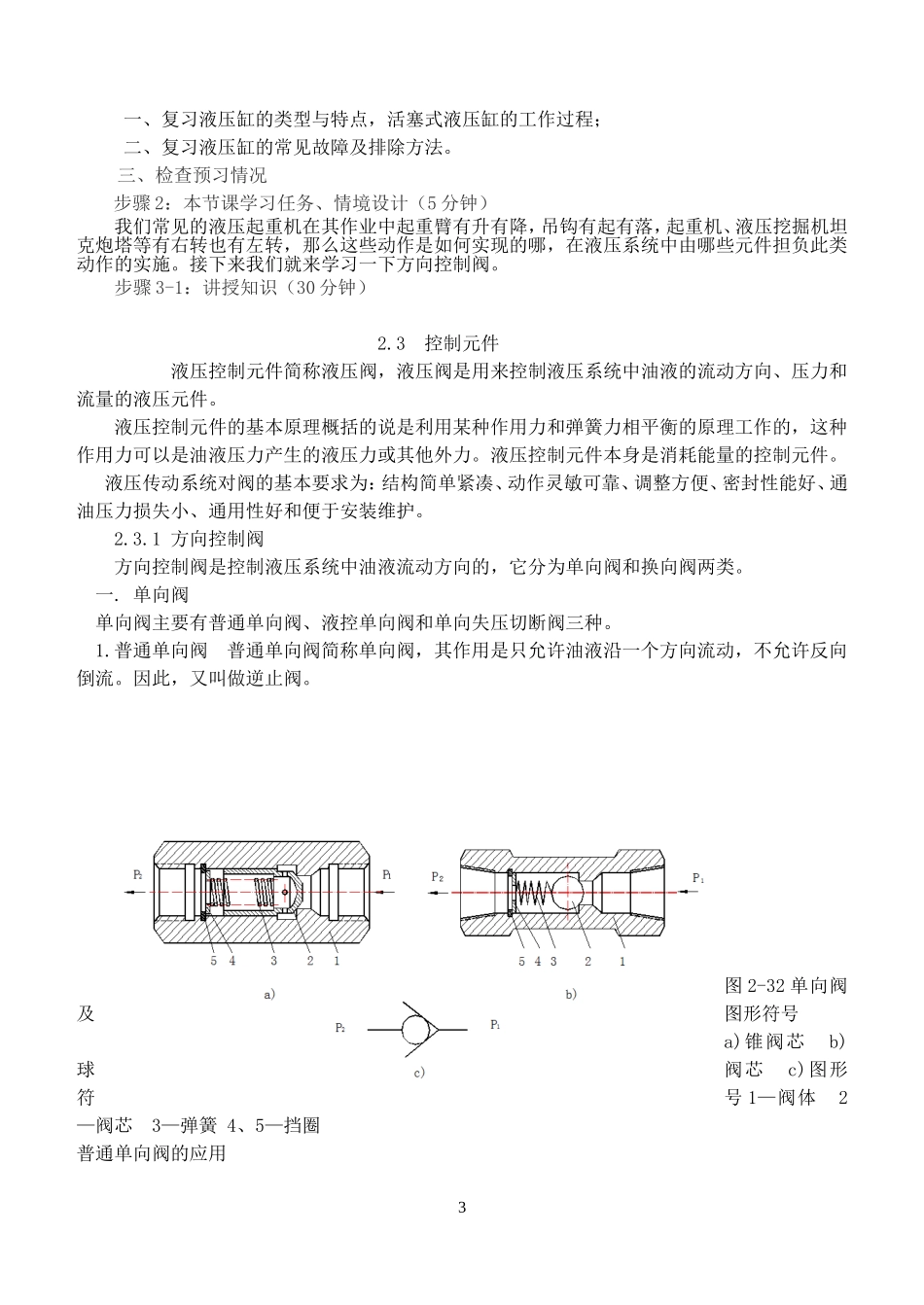

方向控制阀教案4_第3页
3/12
1第4次课教学整体设计课题方向控制阀授课时间第周星期(月日)第节课时2学时授课类型理论课√实验课□实训课□习题课□讨论课□现场教学√其它:教学资源挂图□模型□实物□多媒体☑音像□报纸□其它:绘图工具□教学方法讲授法√讨论法□启发式√案例教学法□现场教学法√角色扮演法□项目教学法□情境教学法□其它:教学目标(包括知识、技能、素质目标)知识目标:1、了解液压控制元件的性能参数和基本要求;2、掌握单向阀的类型及工作原理;3、了解滑阀式换向阀的主体结构形式;4、了解换向阀的操纵方式及图形符号;5、掌握换向阀的中位机能;6、掌握换向阀的典型结构。技能目标:1、能够熟练地分析滑阀式换向阀的主体结构形式;2、能够掌握换向阀的操纵方式及绘制图形符号;3、能够分析电磁换向阀的工作原理。素质目标:1、培养学生对液压与气压传动系统的学习兴趣;2、培养学生分析液压与气压传动系统的能力;3、养成良好的学习习惯。重点、难点:教学重点:换向阀的操纵方式及图形符号;教学难点:换向阀的典型结构。教学设计:1、授课思路简述:(围绕所选用教学方法分条编写授课步骤,要涵盖课前准备、课程导入、师生活动安排、任务训练、实践教学环节安排、教学效果检测等主要环节。)一、复习旧课2二、导入新课三、讲授知识四、师生活动安排五、教师总结六、布置作业2、课堂训练内容安排:课堂训练:找学生到前面分析换向阀的操纵方式及绘制图形符号.课堂提问:1.简述液控单向阀的特点。2.简述电磁换向阀的特点。3、课后作业与思考题:(根据课程内容适当设计巩固性作业、项目式作业、预习性作业、推荐参考书及网站)巩固性作业:1.简述单向阀的类型及工作原理。2.简述滑阀式换向阀的主体结构形式。3.简述换向阀的操纵方式及图形符号。预习性作业:液压控制元件:了解压力控制阀的种类、结构、工作原理。教学后记:教学过程(教学设计实施步骤及时间分配)步骤1:复习巩固、检查课后搜集的资料(10分钟)3一、复习液压缸的类型与特点,活塞式液压缸的工作过程;二、复习液压缸的常见故障及排除方法。三、检查预习情况步骤2:本节课学习任务、情境设计(5分钟)我们常见的液压起重机在其作业中起重臂有升有降,吊钩有起有落,起重机、液压挖掘机坦克炮塔等有右转也有左转,那么这些动作是如何实现的哪,在液压系统中由哪些元件担负此类动作的实施。接下来我们就来学习一下方向控制阀。步骤3-1:讲授知识(30分钟)2.3控制元件液压控制元件简称液压阀,液压阀是用来控制液压系统中油液的流动方向、压力和流量的液压元件。液压控制元件的基本原理概括的说是利用某种作用力和弹簧力相平衡的原理工作的,这种作用力可以是油液压力产生的液压力或其他外力。液压控制元件本身是消耗能量的控制元件。液压传动系统对阀的基本要求为:结构简单紧凑、动作灵敏可靠、调整方便、密封性能好、通油压力损失小、通用性好和便于安装维护。2.3.1方向控制阀方向控制阀是控制液压系统中油液流动方向的,它分为单向阀和换向阀两类。一.单向阀单向阀主要有普通单向阀、液控单向阀和单向失压切断阀三种。1.普通单向阀普通单向阀简称单向阀,其作用是只允许油液沿一个方向流动,不允许反向倒流。因此,又叫做逆止阀。图2-32单向阀及图形符号a)锥阀芯b)球阀芯c)图形符号1—阀体2—阀芯3—弹簧4、5—挡圈普通单向阀的应用4安装在泵的出口,防止压力冲击影响泵的正常工作或防止泵不工作时液压系统油液经泵倒流回油箱。被用来分隔油路以防止高低压干扰。与其他的阀组成单向节流阀、单向减压阀、单向顺序阀等。安装在执行元件的回油路作背压阀。2.液控单向阀液控单向阀的作用是允许油液正向流动,当液控口接通压力油时,允许反向倒流。液控单向阀的最小控制压力约为主油路压力的30%左右。工程上常用于反向锁紧,故称为液压锁。液控单向阀及图形符号a)结构原理图b)图形符号1—活塞2—顶杆3—阀芯液控单向阀的应用对液压缸进行闭锁;作为竖直使用液压缸的支撑防止自由下落。需要指出:控制压力油油口不工作时,应使其通回油箱,否则控制活塞难以复位,单向阀反向不能截止液流。步骤3-2讲授知识(30分钟...
