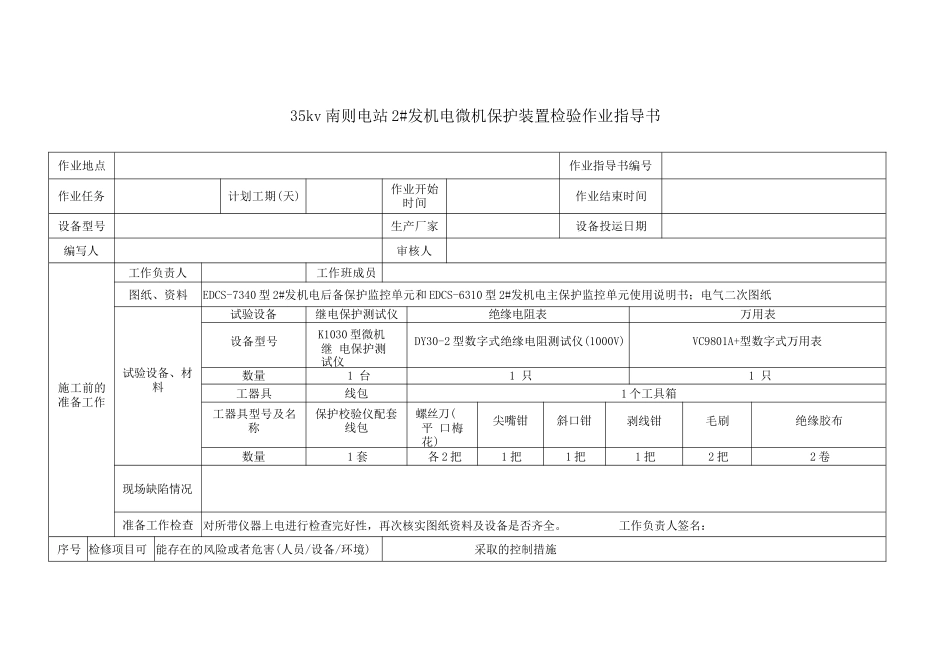

35kv南则电站2#发机电微机保护装置检验作业指导书作业地点作业指导书编号作业任务计划工期(天)作业开始时间作业结束时间设备型号生产厂家设备投运日期编写人审核人施工前的准备工作工作负责人工作班成员图纸、资料EDCS-7340型2#发机电后备保护监控单元和EDCS-6310型2#发机电主保护监控单元使用说明书；电气二次图纸试验设备、材料试验设备继电保护测试仪绝缘电阻表万用表设备型号K1030型微机继电保护测试仪DY30-2型数字式绝缘电阻测试仪(1000V)VC9801A+型数字式万用表数量1台1只1只工器具线包1个工具箱工器具型号及名称保护校验仪配套线包螺丝刀(平口梅花)尖嘴钳斜口钳剥线钳毛刷绝缘胶布数量1套各2把1把1把1把2把2卷现场缺陷情况准备工作检查对所带仪器上电进行检查完好性，再次核实图纸资料及设备是否齐全。工作负责人签名：序号检修项目可能存在的风险或者危害(人员/设备/环境)采取的控制措施现场办理许可手续未正确履行工作票制度1、根据工作内容及计划停复电时间，办理一份变电站一种工作票。2、工作票签发人和值班负责人认真审查工作票所列安全措施是否完备；工作许可前，工作票所列安全措施应一次做完，并由工作许可人会同工作负责人到现场检查；工作许可人、工作负责人任何一方不得擅自变更现场安全措施。3、工作在有效期内未完成，应办理延期手续。4、工作负责人严格履行班前班后会制度，并做好相应记录。2执行二次措施未按要求填写二次措施单完成工作许可手续后，工作负责人向工作班人员交待现场安全措施、带电范围、注意事项，根据作业范围和相关要求，正确填写二次措施单。在填写二次措施单时，工作人员认真核实图纸和现场实际情况，两人交替检查无误后执行。电压回路未彻底断开，在实验过程中损坏设备或者造成电压互感器反充电，甚至造成人身伤害。根据二次设备及回路工作安全技术措施单的要求，核对竣工图纸及厂家配屏图，将联跳回路完全断开，用绝缘胶布将线头包好，并做好记录。保护装置内部电流回路引出线未短接，造成内置CT开路，在实验过程中有可能伤害设备或者造成实验结果错误。在做二次措施时，要认真核对厂家配屏图，子细检查回路，确保回路短接正确。不完善的回路安全措施1、将屏内与发机电保护无关的端子排、空开、控制电源保险进行封闭隔离。2、工作人员核实图纸，检查回路，将带电的6.3KV母线电压回路用绝缘胶布进行封闭。未采取绝缘措施的二次接线对已拆除的二次接线用绝缘胶布挨次包扎坚固，对使用的工器具采取绝缘措施。3装置功能逻辑及定值校验不正确的作业行为试验过程中，需要短接接点或者端子时，使用单根的试验电源线或者单芯绝缘导线作为短接线短接操作前认真多次核对确认应短端子，并在操作时，先短接接入端再短接电源端。不正确的校验作业试验人员应严格按照作业指导书和装置使用说明书作业，并安排经验丰富的人员监护。错误的试验接线接线完毕工作人员交叉检查，同时先将外部带点端子排用绝缘胶布封闭。绝缘试验前没有进行有效的沟通，造成低压触电。绝缘试验开始前，必须告知工作负责人，由工作负责人协调其它班组，确认所进行绝缘试验的回路上无人工作并派人现场看守后方可进行。绝缘试验工作必须两人在一起工作。电流回路的接地点未恢复，失去接地。将需要拆除的接点线填写在二次措施单内并严格执行、必须两人进行并做好监护工作。4TA二次回高压触电1、工作时，必须有监护人，工作前再次核对设备名称、编号，严禁单人工作或者停留在高压室内路检查2、使用的梯子必须两人放倒搬运，并与带电设备保持足够的安全距离。5恢复二次措施单漏、错恢复二次接线，螺丝紧固不牢1、严格执行二次安全措施单，执行完之后两人交叉检查，然后按图核对，确保无误。2、检查线头的松紧程度，严防螺丝压到线套胶皮。6传动试验机械伤人及时通知有关工作人员离开将要传动的断路器，并派出一位工作人员在断路器附近守候，告知人员不要挨近将要传动的断路器。1、工作开始前，与运行人员核7恢复定值误恢复定值对原运行定值，并做好记录。工作结束后，与原运行定值单进行核对，核对无误后与运行人员再进行核对，确保无误。2、实验过程中若对定值有疑问，即将与现场...
