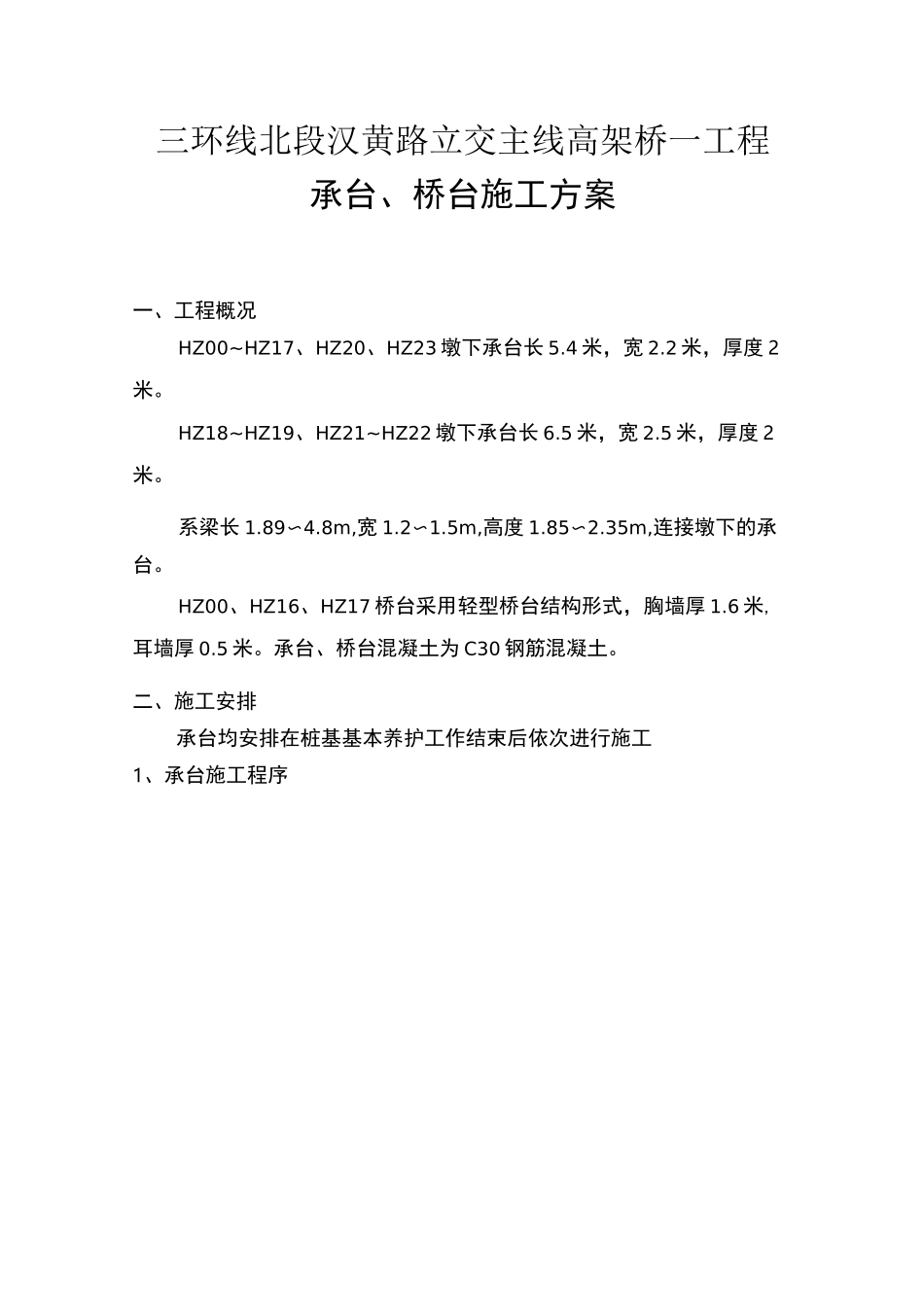

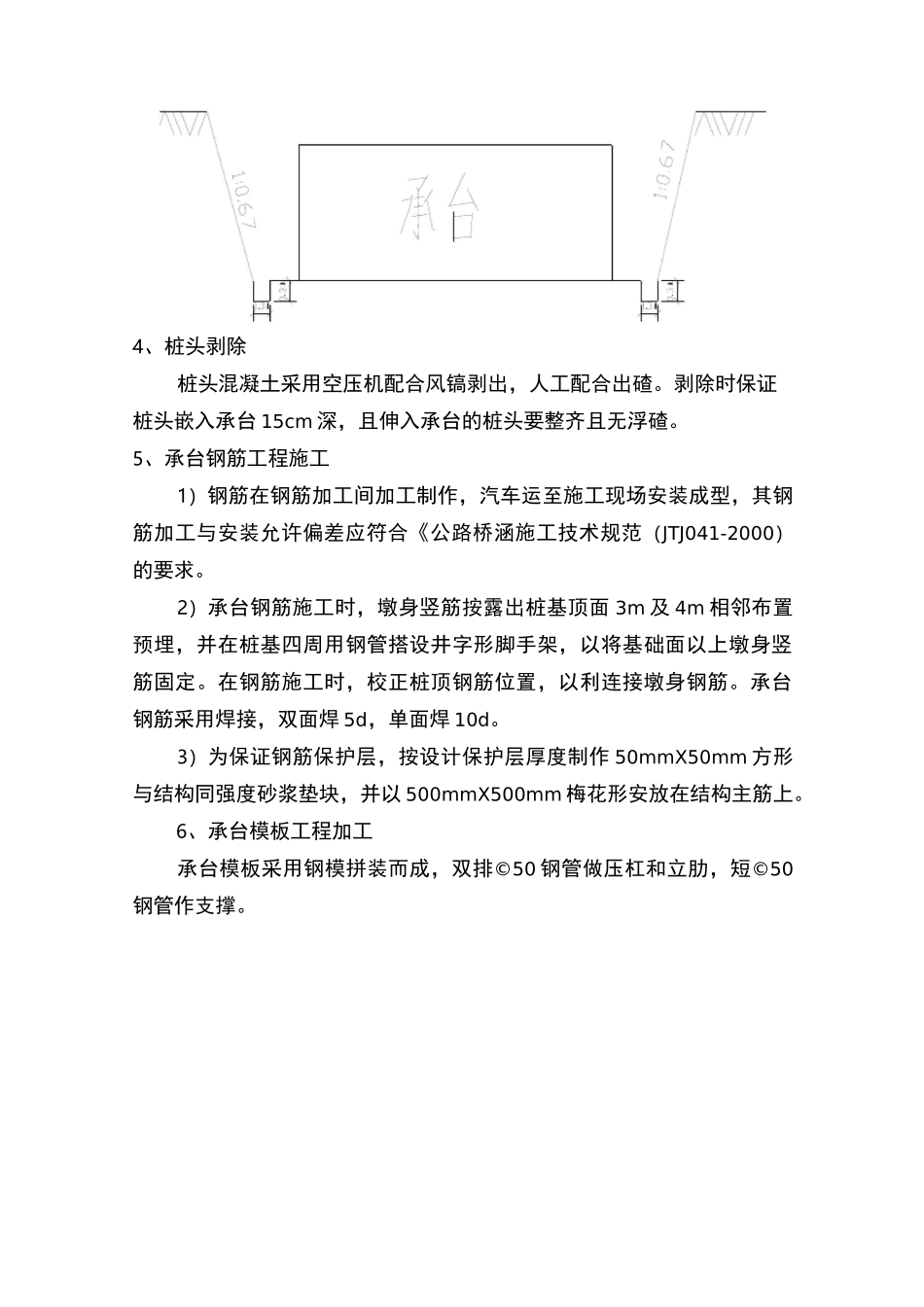

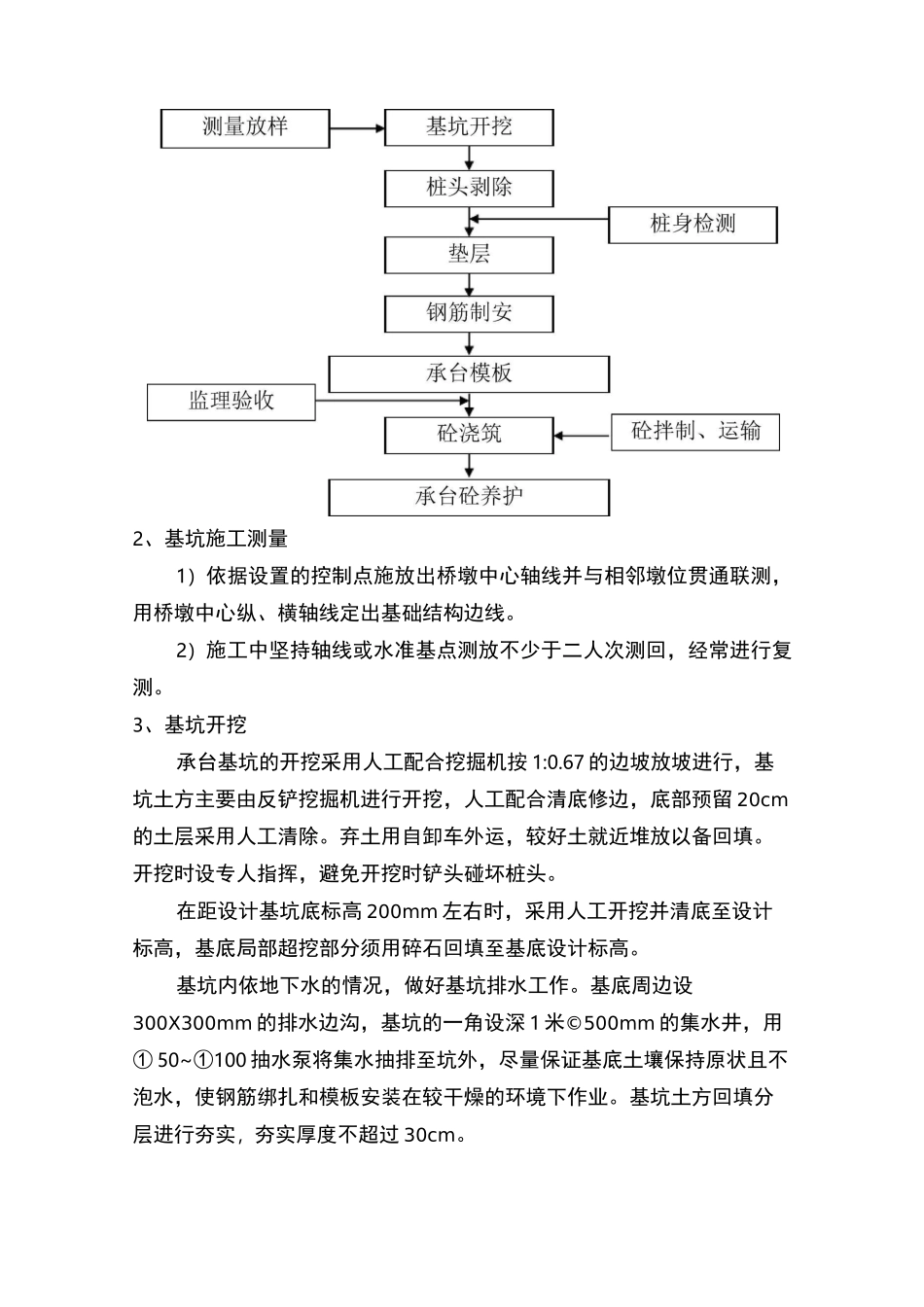

三环线北段汉黄路立交主线高架桥一工程承台、桥台施工方案一、工程概况HZ00~HZ17、HZ20、HZ23 墩下承台长 5.4 米，宽 2.2 米，厚度 2米。HZ18~HZ19、HZ21~HZ22 墩下承台长 6.5 米，宽 2.5 米，厚度 2米。系梁长 1.89〜4.8m,宽 1.2〜1.5m,高度 1.85〜2.35m,连接墩下的承台。HZ00、HZ16、HZ17 桥台采用轻型桥台结构形式，胸墙厚 1.6 米,耳墙厚 0.5 米。承台、桥台混凝土为 C30 钢筋混凝土。二、施工安排承台均安排在桩基基本养护工作结束后依次进行施工1、承台施工程序2、基坑施工测量1）依据设置的控制点施放出桥墩中心轴线并与相邻墩位贯通联测，用桥墩中心纵、横轴线定出基础结构边线。2）施工中坚持轴线或水准基点测放不少于二人次测回，经常进行复测。3、基坑开挖承台基坑的开挖采用人工配合挖掘机按 1:0.67 的边坡放坡进行，基坑土方主要由反铲挖掘机进行开挖，人工配合清底修边，底部预留 20cm的土层采用人工清除。弃土用自卸车外运，较好土就近堆放以备回填。开挖时设专人指挥，避免开挖时铲头碰坏桩头。在距设计基坑底标高 200mm 左右时，采用人工开挖并清底至设计标高，基底局部超挖部分须用碎石回填至基底设计标高。基坑内依地下水的情况，做好基坑排水工作。基底周边设300X300mm 的排水边沟，基坑的一角设深 1 米©500mm 的集水井，用① 50~①100 抽水泵将集水抽排至坑外，尽量保证基底土壤保持原状且不泡水，使钢筋绑扎和模板安装在较干燥的环境下作业。基坑土方回填分层进行夯实，夯实厚度不超过 30cm。4、桩头剥除桩头混凝土采用空压机配合风镐剥出，人工配合出碴。剥除时保证桩头嵌入承台 15cm 深，且伸入承台的桩头要整齐且无浮碴。5、承台钢筋工程施工1）钢筋在钢筋加工间加工制作，汽车运至施工现场安装成型，其钢筋加工与安装允许偏差应符合《公路桥涵施工技术规范（JTJ041-2000）的要求。2）承台钢筋施工时，墩身竖筋按露出桩基顶面 3m 及 4m 相邻布置预埋，并在桩基四周用钢管搭设井字形脚手架，以将基础面以上墩身竖筋固定。在钢筋施工时，校正桩顶钢筋位置，以利连接墩身钢筋。承台钢筋采用焊接，双面焊 5d，单面焊 10d。3）为保证钢筋保护层，按设计保护层厚度制作 50mmX50mm 方形与结构同强度砂浆垫块，并以 500mmX500mm 梅花形安放在结构主筋上。6、承台模板工程加工承台模板采用钢模拼装而成，双排©50 钢管做压杠和立肋，短©50钢管作支撑。5.4m*2.2m 承台模板支护立...
