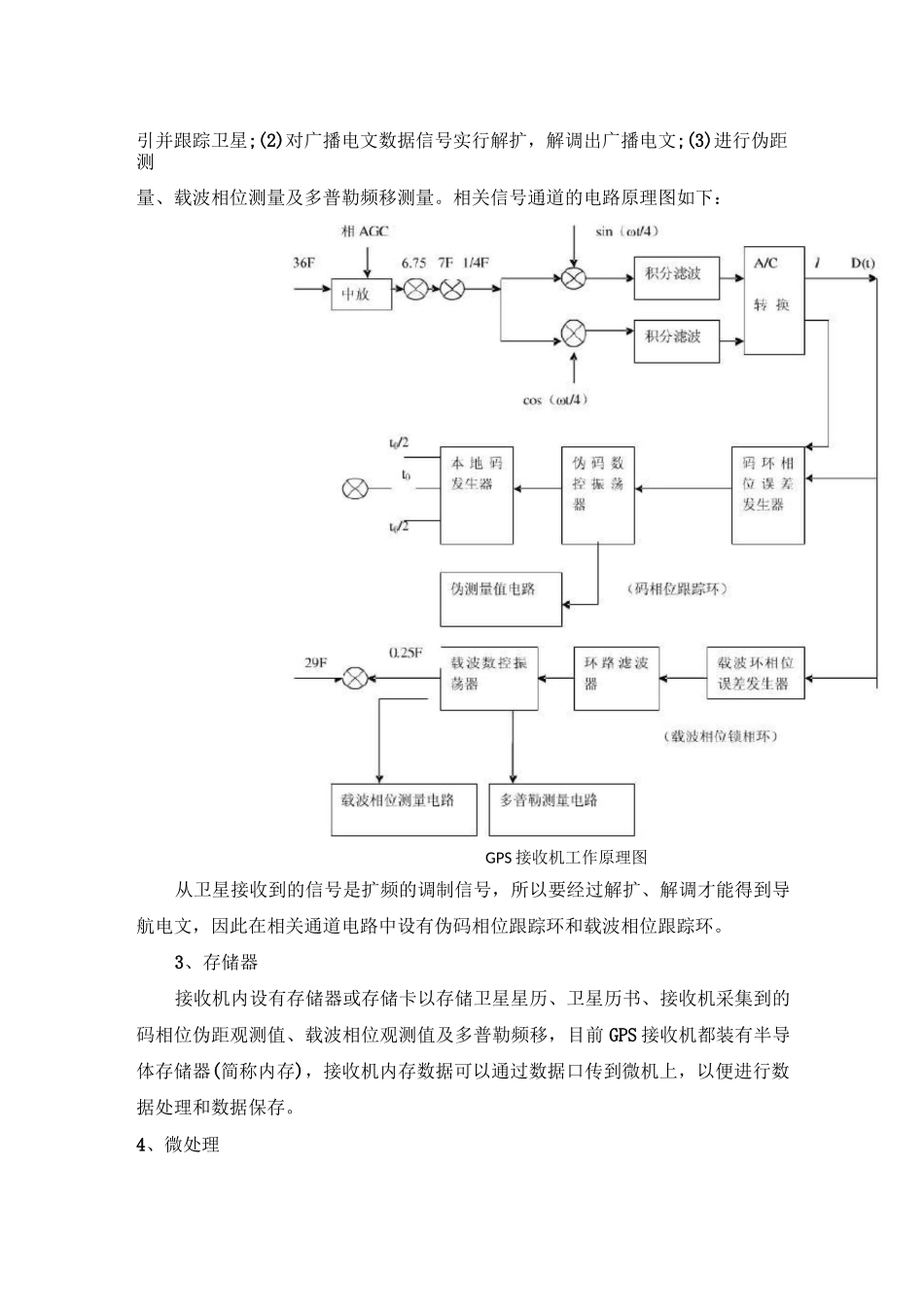

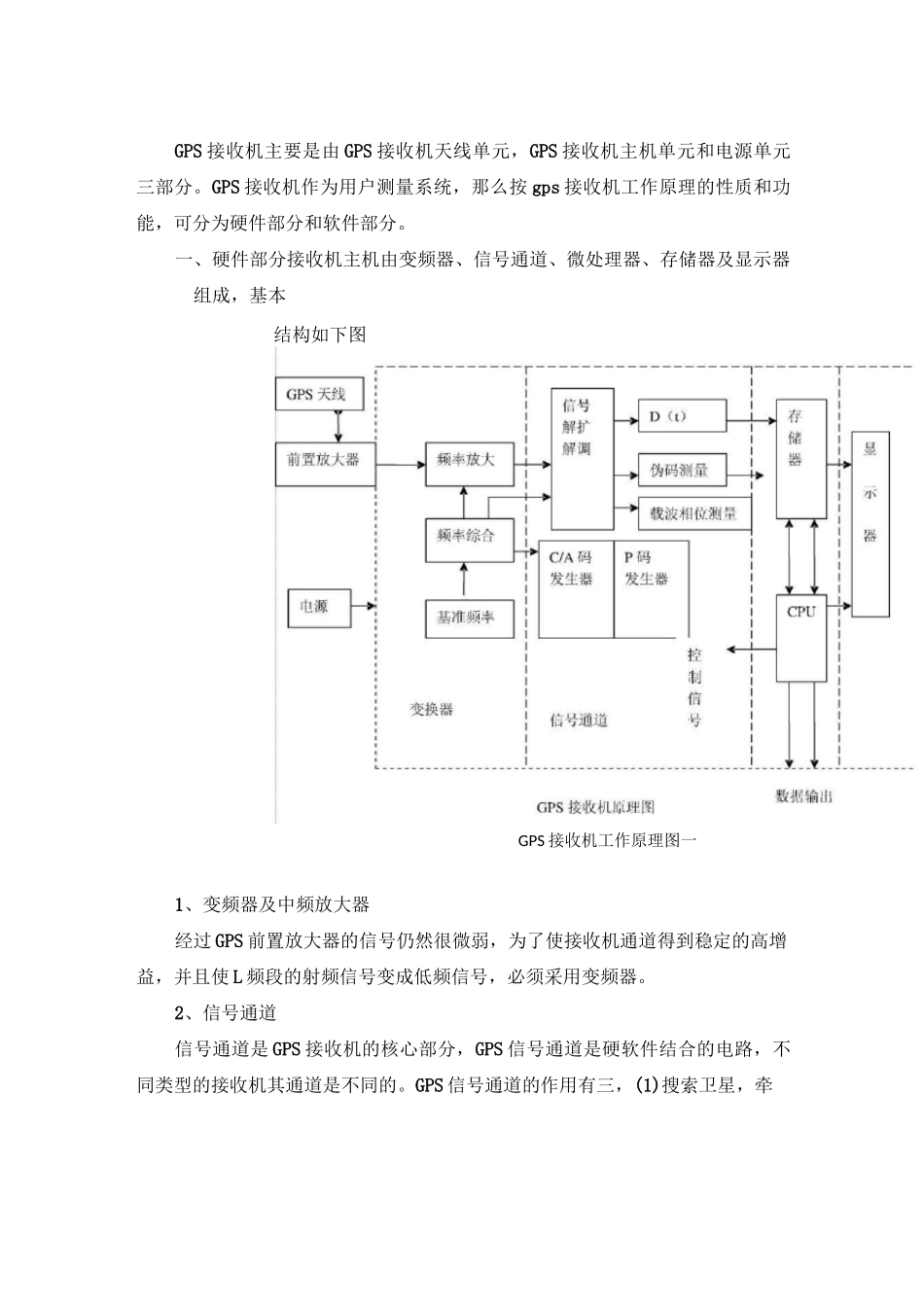

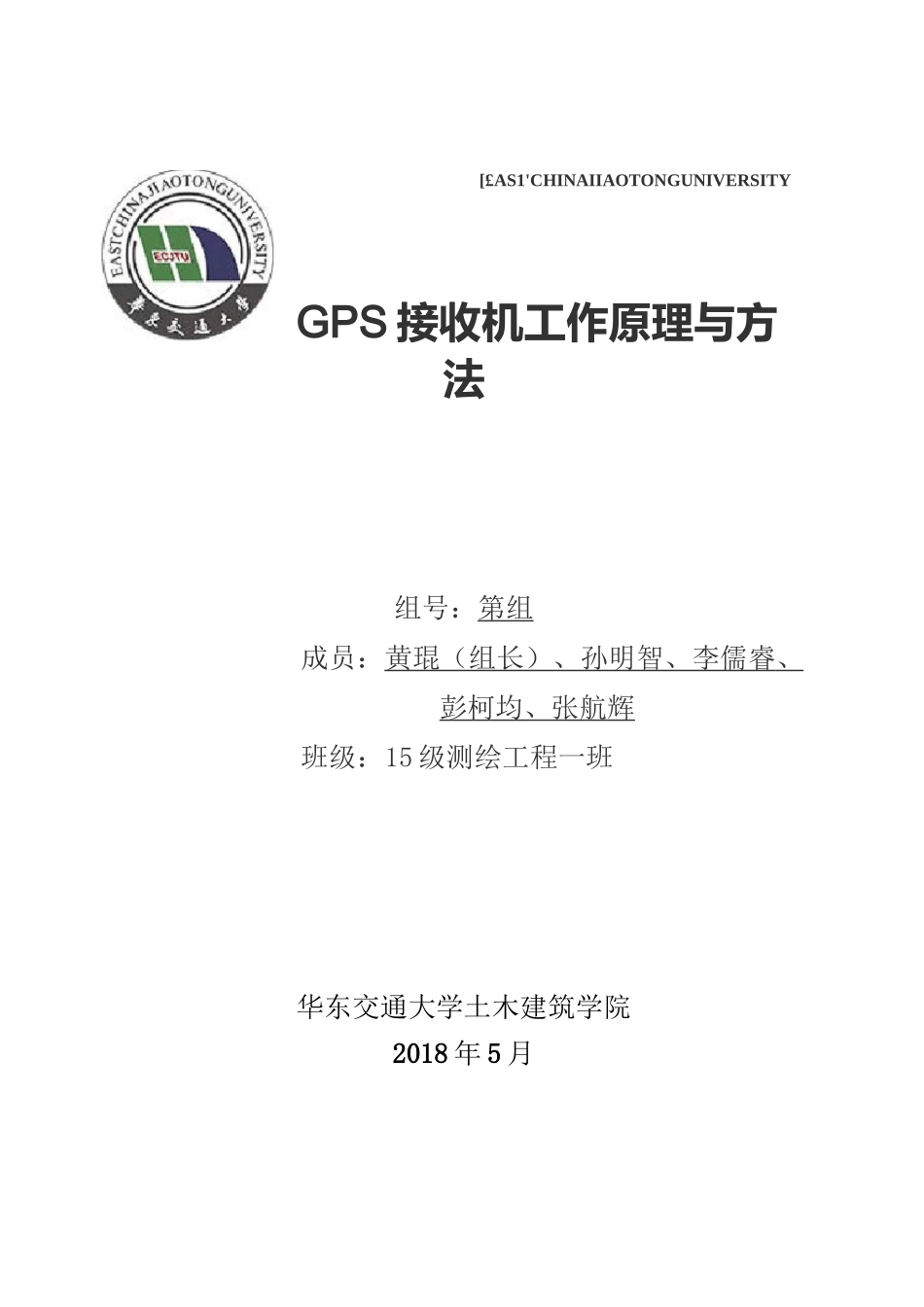

[£AS1'CHINAIIAOTONGUNIVERSITYGPS 接收机工作原理与方法组号：第组成员：黄琨（组长）、孙明智、李儒睿 、 彭柯均、张航辉班级：15 级测绘工程一班华东交通大学土木建筑学院2018 年 5 月GPS 接收机主要是由 GPS 接收机天线单元，GPS 接收机主机单元和电源单元三部分。GPS 接收机作为用户测量系统，那么按 gps 接收机工作原理的性质和功能，可分为硬件部分和软件部分。一、硬件部分接收机主机由变频器、信号通道、微处理器、存储器及显示器组成，基本结构如下图GPS 接收机工作原理图一1、变频器及中频放大器经过 GPS 前置放大器的信号仍然很微弱，为了使接收机通道得到稳定的高增益，并且使 L 频段的射频信号变成低频信号，必须采用变频器。2、信号通道信号通道是 GPS 接收机的核心部分，GPS 信号通道是硬软件结合的电路，不同类型的接收机其通道是不同的。GPS 信号通道的作用有三，(1)搜索卫星，牵引并跟踪卫星;(2)对广播电文数据信号实行解扩，解调出广播电文;(3)进行伪距测量、载波相位测量及多普勒频移测量。相关信号通道的电路原理图如下：GPS 接收机工作原理图从卫星接收到的信号是扩频的调制信号，所以要经过解扩、解调才能得到导航电文，因此在相关通道电路中设有伪码相位跟踪环和载波相位跟踪环。3、存储器接收机内设有存储器或存储卡以存储卫星星历、卫星历书、接收机采集到的码相位伪距观测值、载波相位观测值及多普勒频移，目前 GPS 接收机都装有半导体存储器(简称内存)，接收机内存数据可以通过数据口传到微机上，以便进行数据处理和数据保存。4、微处理微处理是 GPS 接收机工作的灵魂，GPS 接收机工作都是在微机指令统一协同下进行的，其主要工作步骤为：① 、接收机开机后，立即指令各个通道进行自检，适时地在视屏显示窗内展示各自的自检结果，并测定、校正和存储各个通道的时延值。② 、接收机对卫星进行捕捉跟踪后，根据跟踪环路所输出的数据码，解译出 GPS 卫星星历。当同时锁定 4 颗卫星时，将 C/A 码伪距观测值连同星历一起计算出测站的三维位置，并按照预置的位置数据更新率，不断更新（计算）点的坐标。③ 、用已测得的点位坐标和 GPS 卫星历书，计算所有在轨卫星的升降时间、方位和高度角，并为作业人员提供在视卫星数量及其工作状况，以便选用“健康”的且分布适宜的定位卫星，达到提高点位精度的目的。④ 、接收用户输入的信号，如测站名、测站号、天线高和气象参数等。5、电...
