平面控制测量方案设计

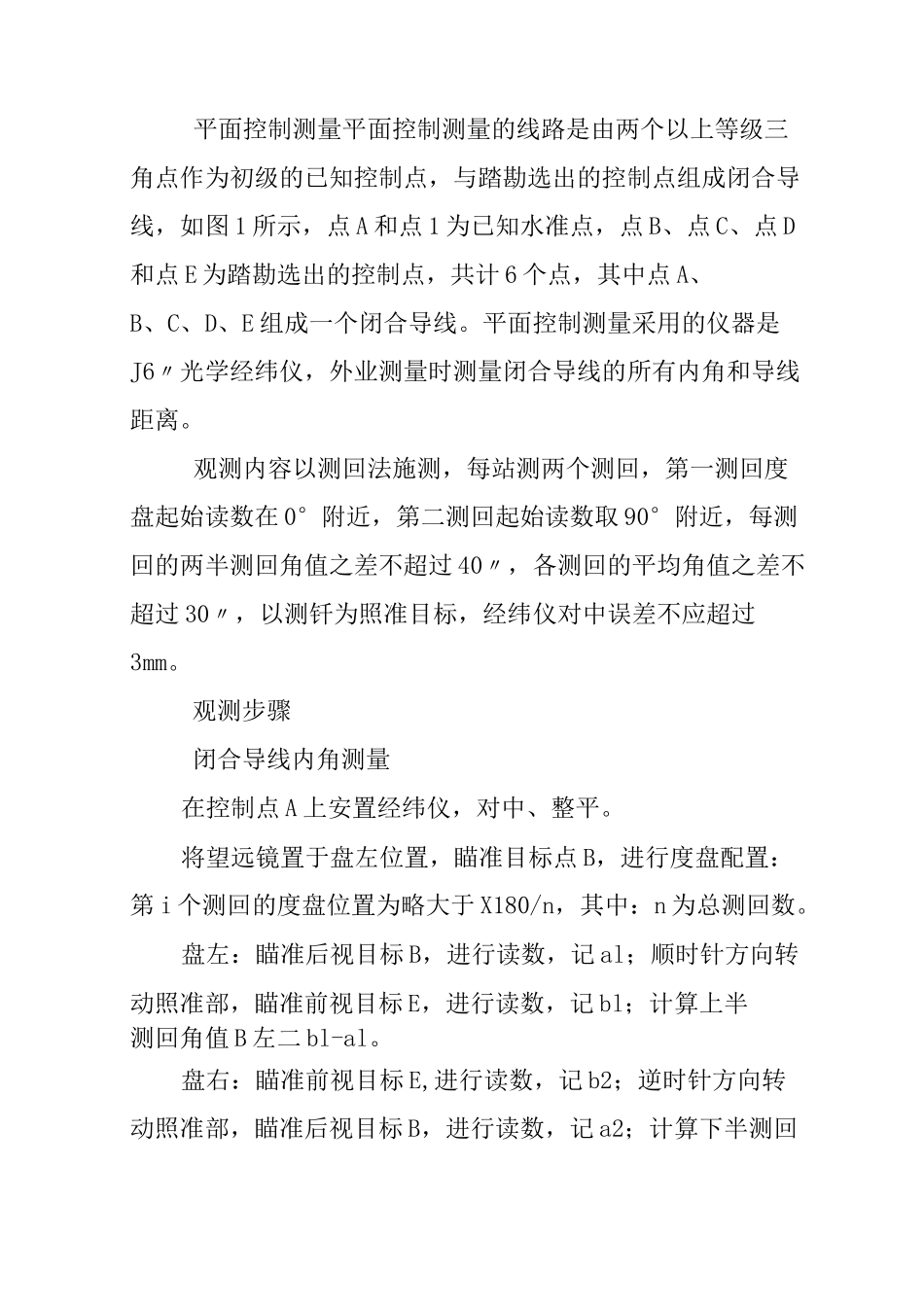

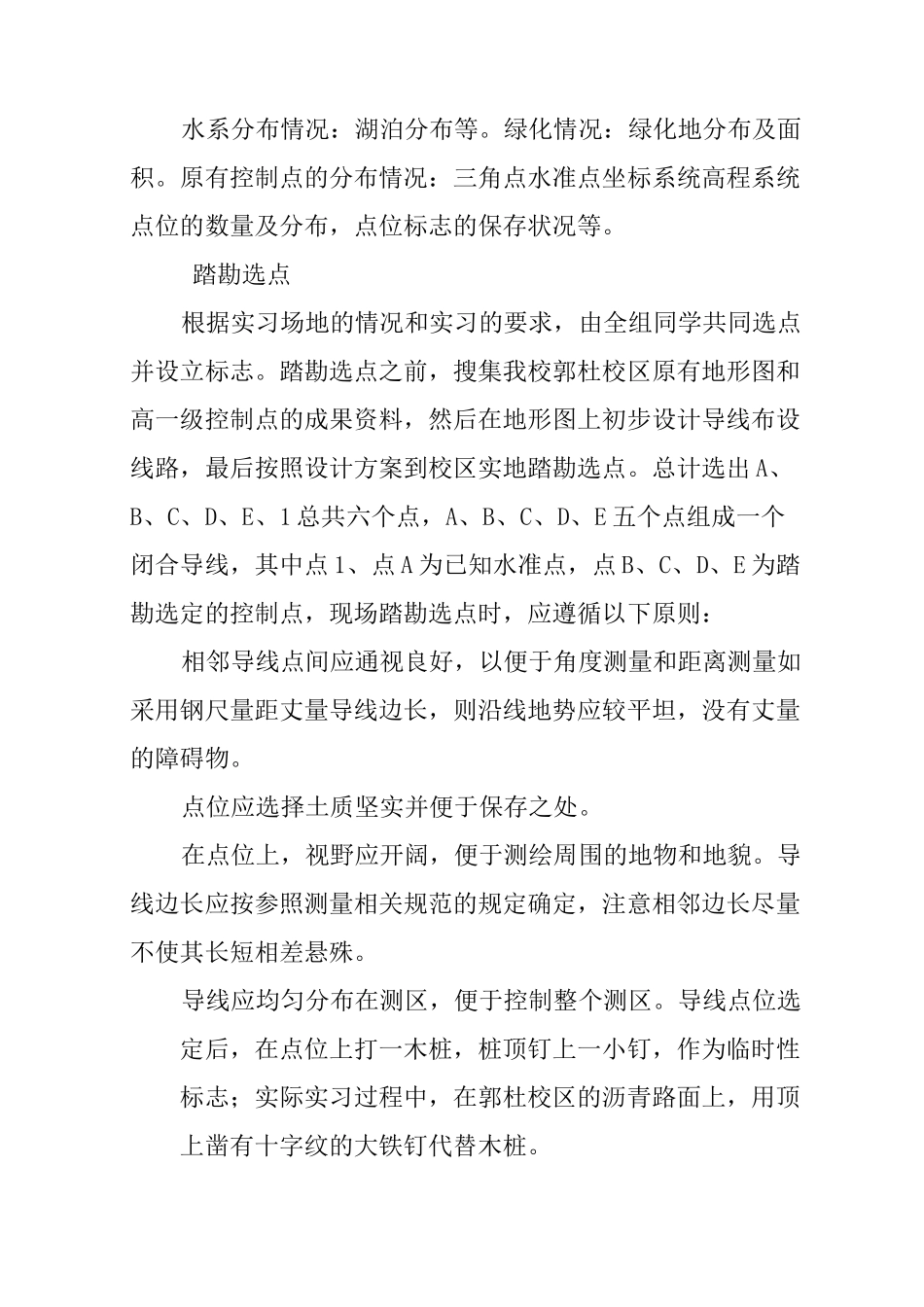

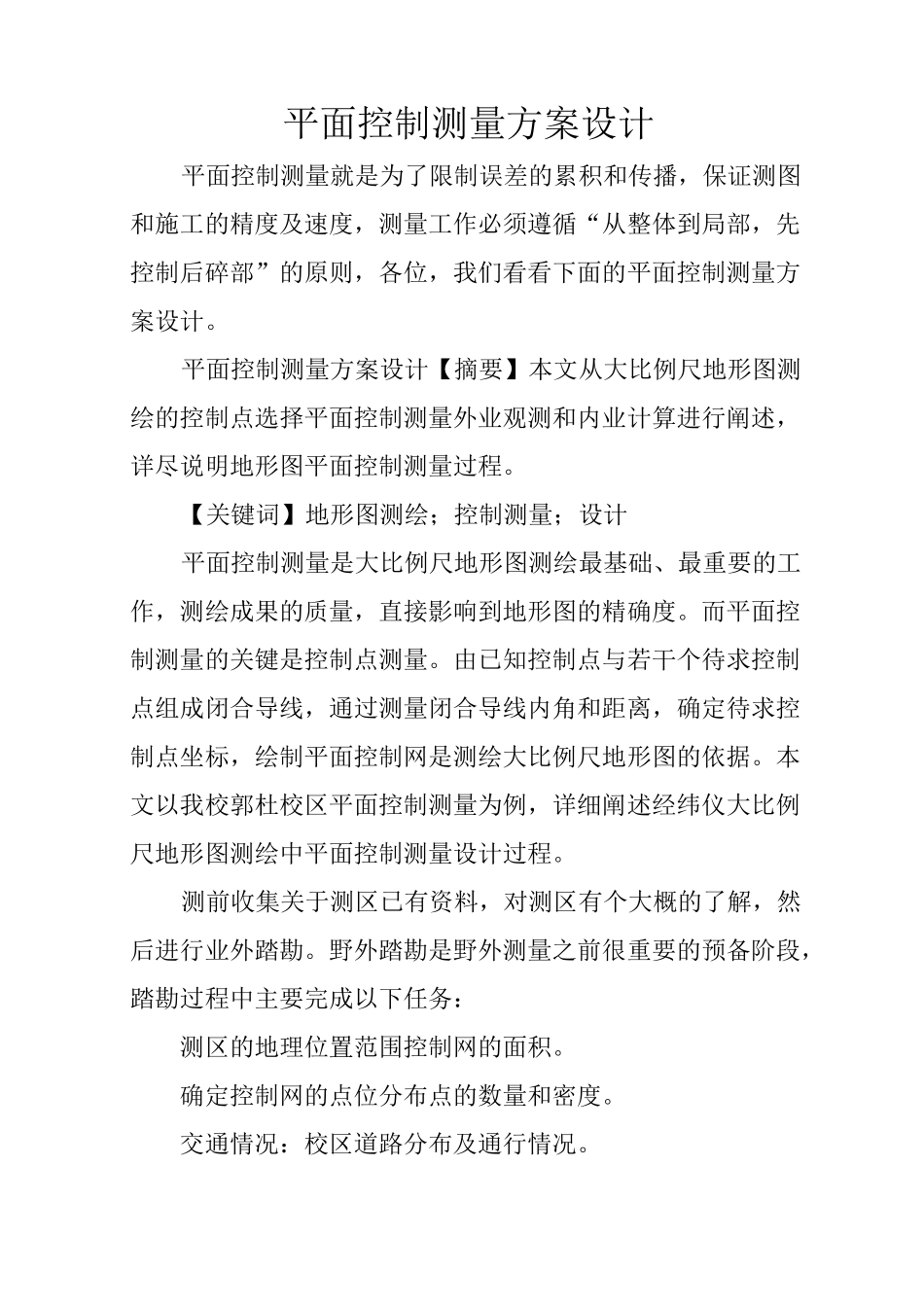

平面控制测量方案设计平面控制测量就是为了限制误差的累积和传播，保证测图和施工的精度及速度，测量工作必须遵循“从整体到局部，先控制后碎部”的原则，各位，我们看看下面的平面控制测量方案设计。平面控制测量方案设计【摘要】本文从大比例尺地形图测绘的控制点选择平面控制测量外业观测和内业计算进行阐述，详尽说明地形图平面控制测量过程。【关键词】地形图测绘；控制测量；设计平面控制测量是大比例尺地形图测绘最基础、最重要的工作，测绘成果的质量，直接影响到地形图的精确度。而平面控制测量的关键是控制点测量。由已知控制点与若干个待求控制点组成闭合导线，通过测量闭合导线内角和距离，确定待求控制点坐标，绘制平面控制网是测绘大比例尺地形图的依据。本文以我校郭杜校区平面控制测量为例，详细阐述经纬仪大比例尺地形图测绘中平面控制测量设计过程。测前收集关于测区已有资料，对测区有个大概的了解，然后进行业外踏勘。野外踏勘是野外测量之前很重要的预备阶段，踏勘过程中主要完成以下任务：测区的地理位置范围控制网的面积。确定控制网的点位分布点的数量和密度。交通情况：校区道路分布及通行情况。水系分布情况：湖泊分布等。绿化情况：绿化地分布及面积。原有控制点的分布情况：三角点水准点坐标系统高程系统点位的数量及分布，点位标志的保存状况等。踏勘选点根据实习场地的情况和实习的要求，由全组同学共同选点并设立标志。踏勘选点之前，搜集我校郭杜校区原有地形图和高一级控制点的成果资料，然后在地形图上初步设计导线布设线路，最后按照设计方案到校区实地踏勘选点。总计选出 A、B、C、D、E、1 总共六个点，A、B、C、D、E 五个点组成一个闭合导线，其中点 1、点 A 为已知水准点，点 B、C、D、E 为踏勘选定的控制点，现场踏勘选点时，应遵循以下原则：相邻导线点间应通视良好，以便于角度测量和距离测量如采用钢尺量距丈量导线边长，则沿线地势应较平坦，没有丈量的障碍物。点位应选择土质坚实并便于保存之处。在点位上，视野应开阔，便于测绘周围的地物和地貌。导线边长应按参照测量相关规范的规定确定，注意相邻边长尽量不使其长短相差悬殊。导线应均匀分布在测区，便于控制整个测区。导线点位选定后，在点位上打一木桩，桩顶钉上一小钉，作为临时性标志；实际实习过程中，在郭杜校区的沥青路面上，用顶上凿有十字纹的大铁钉代替木桩。平面控制测量平面控制测量的线路是由两个以上等级三角点作为初级的已...
