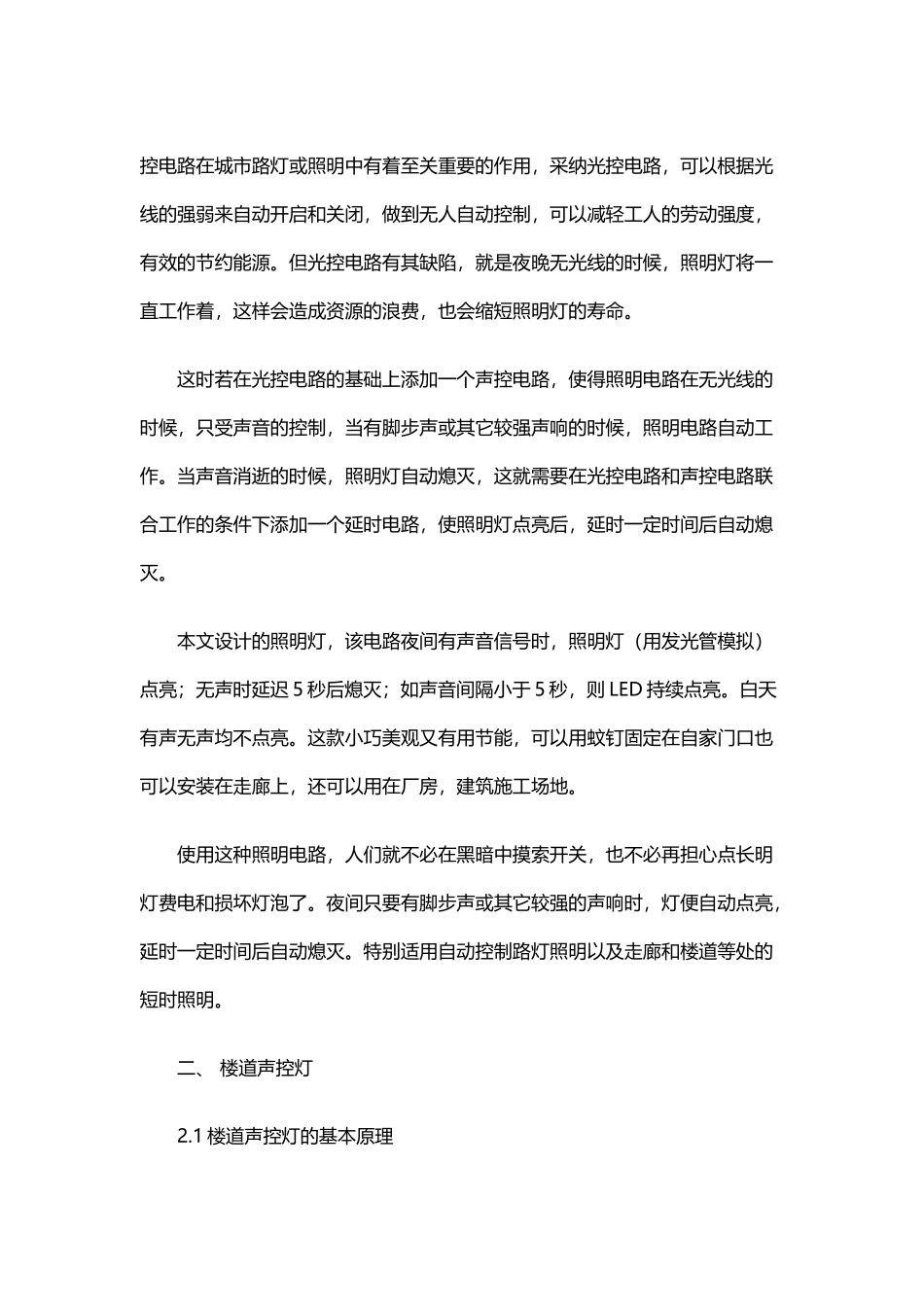

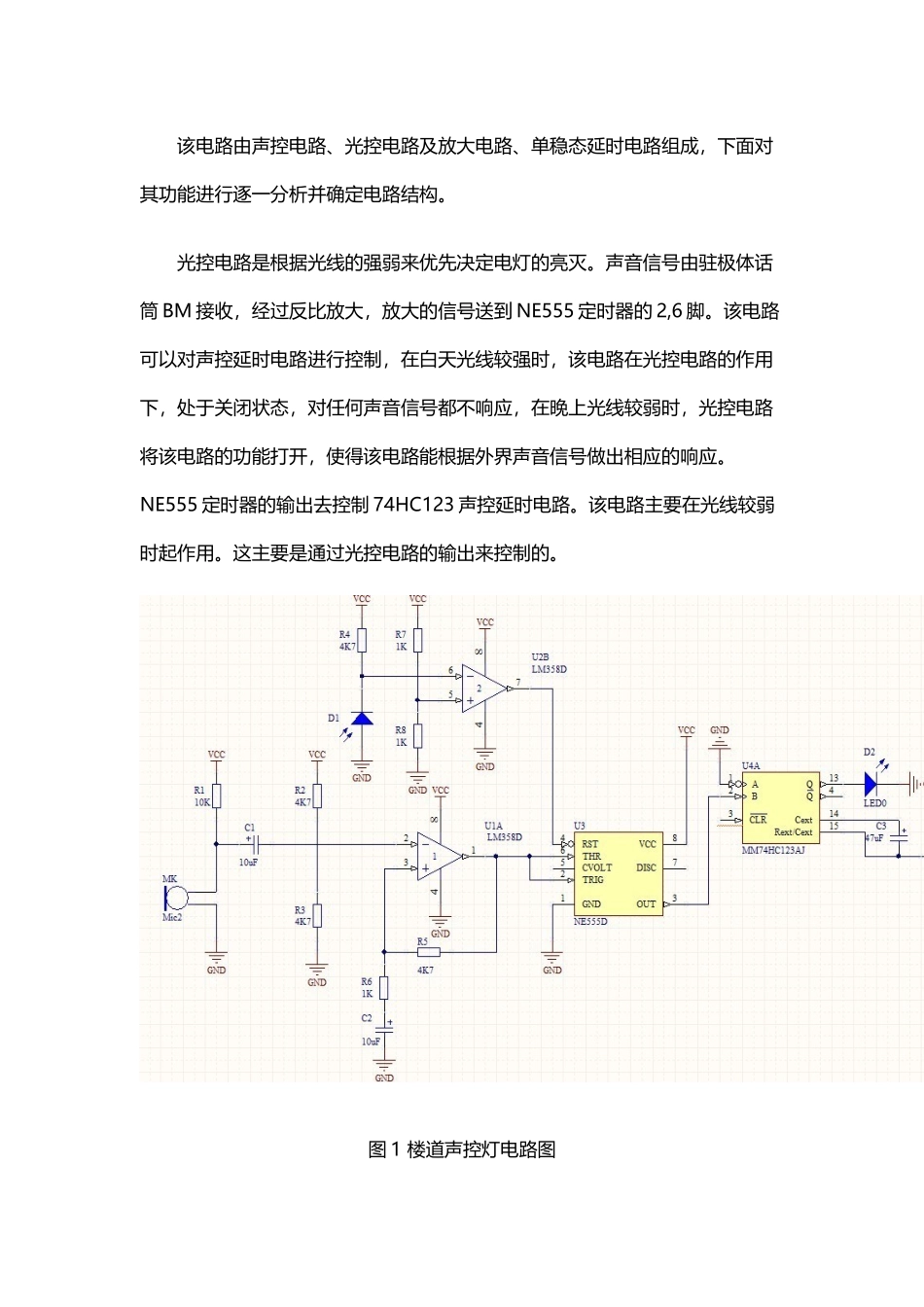

声光控制照明电路(8 页)Good is good, but better carries it.精益求精，善益求善。控电路在城市路灯或照明中有着至关重要的作用，采纳光控电路，可以根据光线的强弱来自动开启和关闭，做到无人自动控制，可以减轻工人的劳动强度，有效的节约能源。但光控电路有其缺陷，就是夜晚无光线的时候，照明灯将一直工作着，这样会造成资源的浪费，也会缩短照明灯的寿命。 这时若在光控电路的基础上添加一个声控电路，使得照明电路在无光线的时候，只受声音的控制，当有脚步声或其它较强声响的时候，照明电路自动工作。当声音消逝的时候，照明灯自动熄灭，这就需要在光控电路和声控电路联合工作的条件下添加一个延时电路，使照明灯点亮后，延时一定时间后自动熄灭。 本文设计的照明灯，该电路夜间有声音信号时，照明灯（用发光管模拟）点亮；无声时延迟 5 秒后熄灭；如声音间隔小于 5 秒，则 LED 持续点亮。白天有声无声均不点亮。这款小巧美观又有用节能，可以用蚊钉固定在自家门口也可以安装在走廊上，还可以用在厂房，建筑施工场地。 使用这种照明电路，人们就不必在黑暗中摸索开关，也不必再担心点长明灯费电和损坏灯泡了。夜间只要有脚步声或其它较强的声响时，灯便自动点亮，延时一定时间后自动熄灭。特别适用自动控制路灯照明以及走廊和楼道等处的短时照明。 二、 楼道声控灯 2.1 楼道声控灯的基本原理 该电路由声控电路、光控电路及放大电路、单稳态延时电路组成，下面对其功能进行逐一分析并确定电路结构。 光控电路是根据光线的强弱来优先决定电灯的亮灭。声音信号由驻极体话筒 BM 接收，经过反比放大，放大的信号送到 NE555 定时器的 2,6 脚。该电路可以对声控延时电路进行控制，在白天光线较强时，该电路在光控电路的作用下，处于关闭状态，对任何声音信号都不响应，在晚上光线较弱时，光控电路将该电路的功能打开，使得该电路能根据外界声音信号做出相应的响应。NE555 定时器的输出去控制 74HC123 声控延时电路。该电路主要在光线较弱时起作用。这主要是通过光控电路的输出来控制的。图 1 楼道声控灯电路图 2.2 元器件的介绍 器件清单表 1 器件清单74HC123 一块NE555一个LM358一个驻极体话筒一个电阻：330Ω2;1K/4;4.7K/5;10K/2;150K/2电位器 单圈蓝色方形一个 22KΩ电容：16V 47uF 一个；16V 10uF 两个；光敏电阻；发光二极管 LED 一个； 2.2.1 电阻器 电阻器的种类有很多，通常分为三大类...
