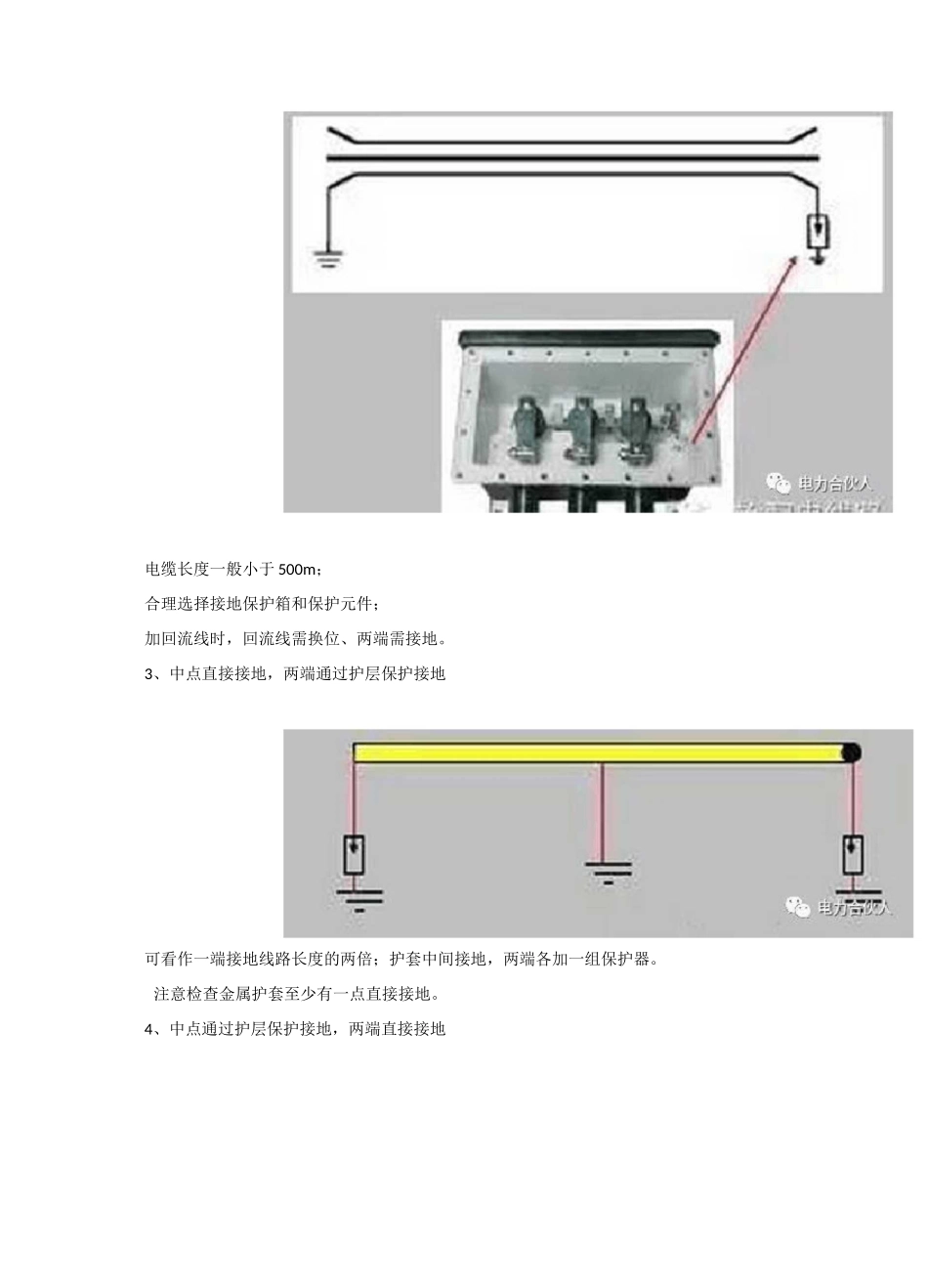

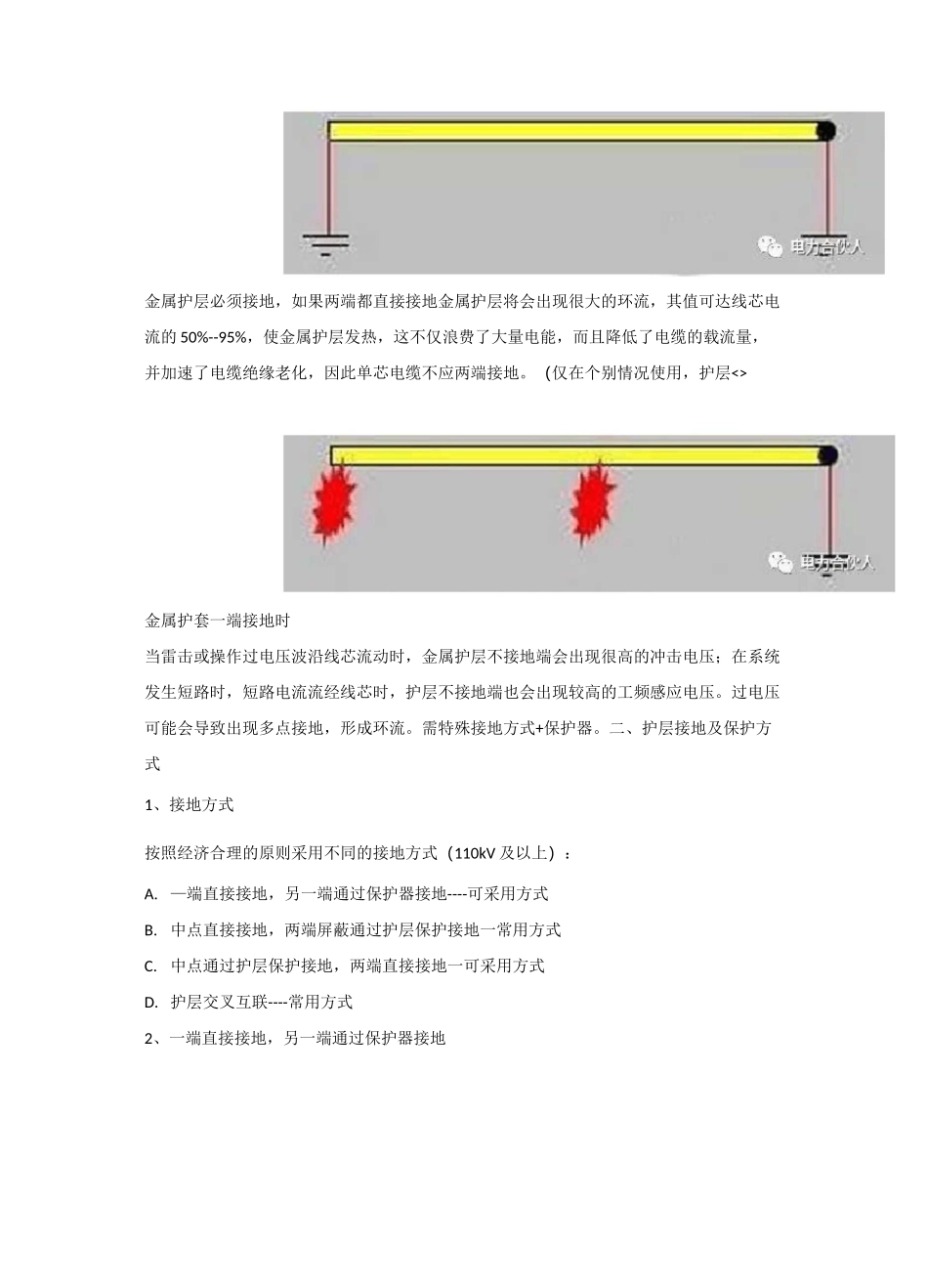

NS-JD 系列电缆接地箱如何选用电缆接地箱是保定新思达电气公司为限制电力电缆金属护层上的感应电压和故障过电压，避免在护层中形成环流而研发生产的。可广泛应用于单芯电力电缆线路中，用来保护电缆的金属护层免受各种过电压的危害。一、护层保护原理1、三芯电缆通常都采用两端金属护层直接接地方式（35kV 以下）。因为在正常运行中，流过三个线芯的电流向量总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。2、单芯电缆按照经济合理的原则采用不同的接地方式（110kV 及以上，部分 35kV 也采用单芯电缆）。因为单芯电缆的线芯与金属护层的关系，可看作一个单匝变压器。当单芯电缆线芯通过电流时，就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度。与单芯电缆护层感应电压有关的因素为：a、电缆线路的长度b、线芯电流（负荷）c、电缆的排列方式d、电缆的中心距离e、外屏蔽的平均直径单芯电缆护层感应电压的计算：也可以通过查护层感应电压曲线得到相应的护层电压值根据 GB50217-2007《电力工程电缆设计规程》的要求：单芯电缆线路的金属护层上任一点的感应电压不得大于 300V（未采取不能任意接触金属护层的安全措施时，不得大于 50V）金属护层必须接地，如果两端都直接接地金属护层将会出现很大的环流，其值可达线芯电流的 50%--95%，使金属护层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。（仅在个别情况使用，护层<>金属护套一端接地时当雷击或操作过电压波沿线芯流动时，金属护层不接地端会出现很高的冲击电压；在系统发生短路时，短路电流流经线芯时，护层不接地端也会出现较高的工频感应电压。过电压可能会导致出现多点接地，形成环流。需特殊接地方式+保护器。二、护层接地及保护方式1、接地方式按照经济合理的原则采用不同的接地方式（110kV 及以上）：A. —端直接接地，另一端通过保护器接地----可采用方式B. 中点直接接地，两端屏蔽通过护层保护接地一常用方式C. 中点通过护层保护接地，两端直接接地一可采用方式D. 护层交叉互联----常用方式2、一端直接接地，另一端通过保护器接地电缆长度一般小于 500m；合理选择接...
