室外蒸汽管网及换热站设备技术改造

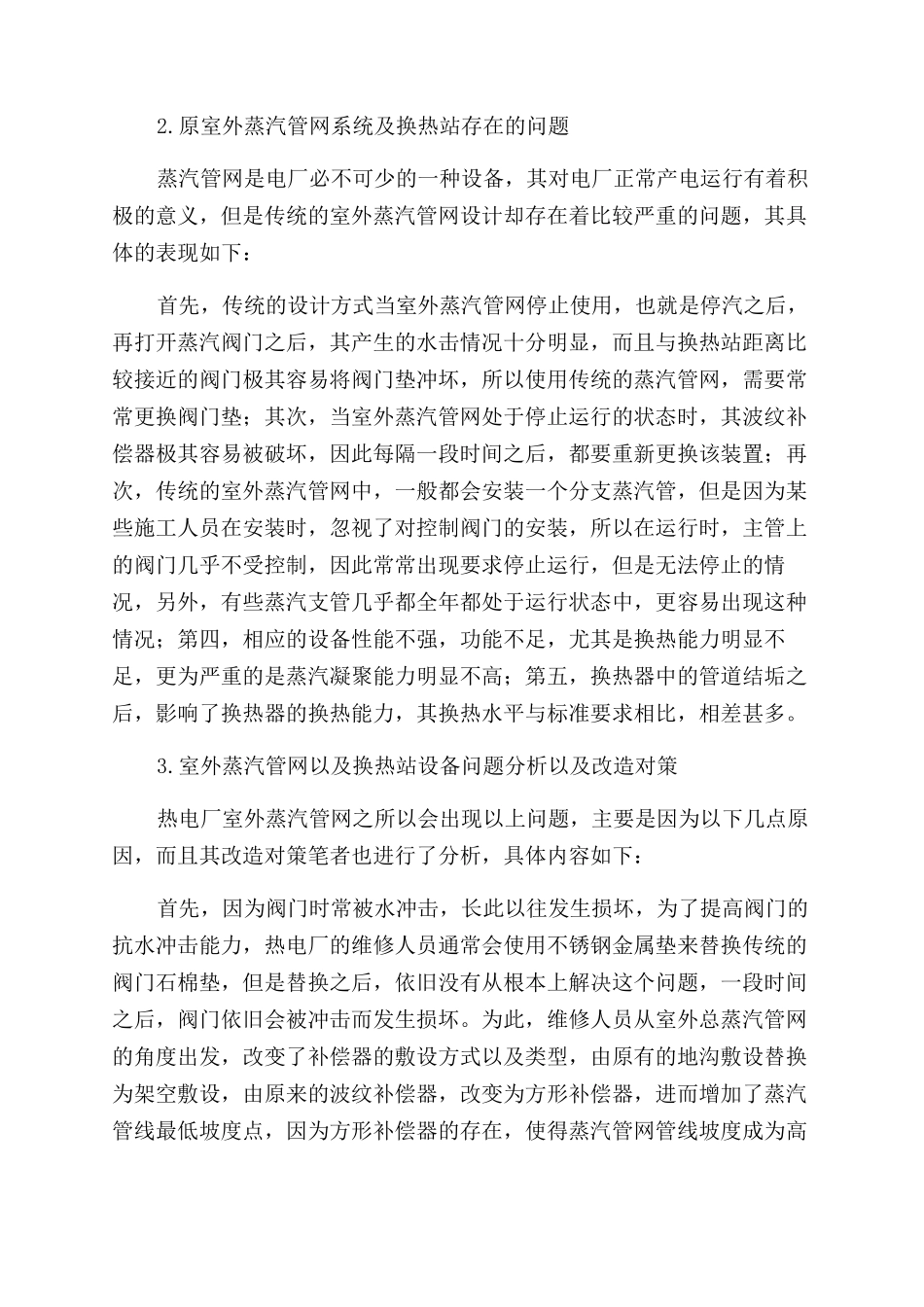

室外蒸汽管网及换热站设备技术改造【摘要】室外蒸汽管网是热电厂重要的设备之一，但是因为设计方式以及安装等问题的影响，使得室外蒸汽管网常常出现各种质量问题，影响了热电厂的运行进展，因此需要对室外蒸汽管网进行技术改造，如有必要还需要更换换热站中的相关设备。本文首先对传统的室外蒸汽管网以及换热站流程进行了介绍，其次概述了其存在的问题；最后探讨了问题出现的原因以及技术改造措施，希望对热电厂有关的技术维修人员提供借鉴。【关键词】室外蒸汽管网；换热站设备；技术改造我国有很多热电厂的室外蒸汽管网以及换热站设备都需要进行技术改造，否则不仅会影响换热的能力，还会影响到热电厂效率，因此这是热电厂未来进展必须作出的一个选择。在对其进行技术改造时，检修人员首先应该进行现场测试，以此明确其出现的具体问题。我国大多数热电厂现已经都对室外蒸汽管网进行了技术改造，取得了非常大的效益，因此对室外蒸汽管网以及换热站设备技术进行改造具有一定的现实意义。1.原室外蒸汽管网及换热站流程热电厂汽轮机抽汽排放的蒸汽通过室外地沟敷设的+720×10 无缝钢管蒸汽管线输送到工艺换热站。该室外蒸汽管线设置 7 个波纹补偿器，热电厂到工艺换热站之间大约为 600m。通过室外蒸汽管线输送到工艺换热站的蒸汽在工艺换热站中的流程为：蒸汽管网（蒸汽接热电厂）一汽—水换热器（转为同蒸汽压力下的饱和凝聚水 150℃）一水一水换热器（降为80℃）一凝聚水箱一凝聚水泵一凝聚水管网（回热电厂）。工艺换热站被加热的工艺用水流程为：外部供水管网（2℃冷水）一换热站站外玻璃钢水箱一热水供应泵一水～水换热器一汽—水换热器（出水温度 90）一热水管网一工艺用水点。经过汽—水换热器、水一水换热器的蒸汽凝聚后的凝聚水直接返回到凝聚水箱，再由凝聚水泵输送返回到热电厂重复利用，从而达到节约热电厂化学水处理的水质处理的费用。2.原室外蒸汽管网系统及换热站存在的问题蒸汽管网是电厂必不可少的一种设备，其对电厂正常产电运行有着积极的意义，但是传统的室外蒸汽管网设计却存在着比较严重的问题，其具体的表现如下：首先，传统的设计方式当室外蒸汽管网停止使用，也就是停汽之后，再打开蒸汽阀门之后，其产生的水击情况十分明显，而且与换热站距离比较接近的阀门极其容易将阀门垫冲坏，所以使用传统的蒸汽管网，需要常常更换阀门垫；其次，当室外蒸汽管网处于停止运行的状态时，其波纹补偿器极其容易被破坏，因此每隔一段...
