清华同方数据中心综合布线VIP专享

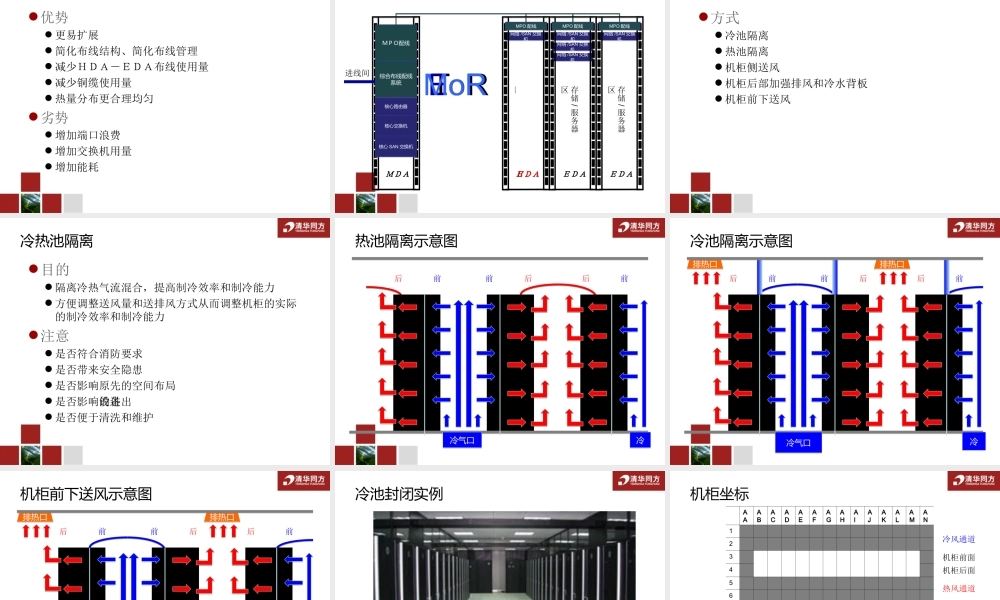

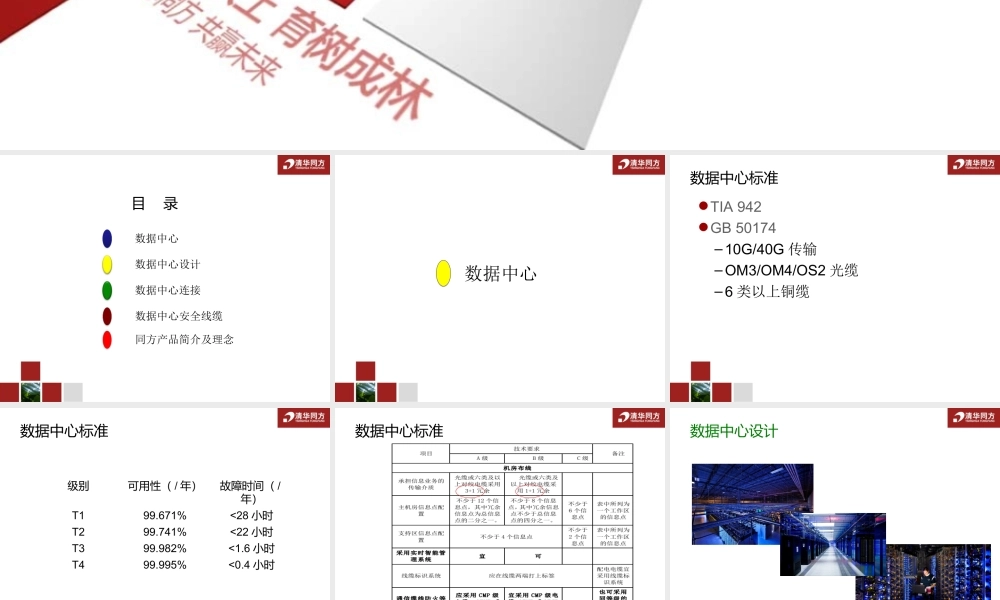

数据中心的综合布线同方网络目 录数据中心设计数据中心连接数据中心安全线缆数据中心同方产品简介及理念数据中心数据中心标准TIA 942GB 50174–10G/40G 传输–OM3/OM4/OS2 光缆–6 类以上铜缆数据中心标准级别可用性（ / 年）故障时间（ /年）T199.671%<28 小时T299.741%<22 小时T399.982%<1.6 小时T499.995%<0.4 小时数据中心标准数据中心设计数据中心结构主进线间主进线间第二进线间第二进线间主分布区域主分布区域第二主分布区域第二主分布区域水平分布区域水平分布区域水平分布区域水平分布区域水平分布区域水平分布区域区域分布区域区域分布区域设备分布区域设备分布区域设备分布区域设备分布区域设备分布区域设备分布区域冗余电源与暧通空调冗余电源与暧通空调办公室操作中心支持室办公室操作中心支持室通信室通信室Ｔ 1Ｔ 2Ｔ 3Ｔ 4数据中心机房主维护口主维护口运营商接入第二维护口第二维护口第二运营商接入主配线区ＭＤＡ至少有一个ＭＤＡＴ 4 级应有两个ＭＤＡＭＤＡ位于机房内，最好有独立的空间以保安全包含核心路由器、核心交换机、核心存储交换机和专用电话交换系统等水平配线区ＨＤＡ及设备配线区ＥＤＡEoR End of RowMoR Middle of RowToR Top of RackEoR/MoR网络 /SAN 交换机网络 /SAN 交换机ＭＰＯ配线ＭＰＯ配线MPO 配线MPO 配线MP 配线MP 配线MPO 配线MPO 配线MPO 配线MPO 配线ＭＤＡ服务器/存储设备区服务器/存储设备区服务器/存储设备区服务器/存储设备区网络 /SAN 交换机网络 /SAN 交换机ＭＰＯ配线ＭＰＯ配线EoR/MoREoR 和 MOR 只是其列头柜的位置不同优势 合理利用交换机端口，减少端口浪费 更加节能 集中式管理网络设备劣势 设计时充分考虑列头柜空间，为网络设备留足空间 扩展性受列头柜空间限制，以增加机柜列数为主要扩展方式。多头柜方式可增加每列机柜数量ToR网络 /SAN 交换机网络 /SAN 交换机ＭＰＯ配线ＭＰＯ配线ＭＤＡ服务器/存储设备区网络 /SAN 交换机网络 /SAN 交换机ＭＰＯ配线ＭＰＯ配线网络 /SAN 交换机网络 /SAN 交换机ＭＰＯ配线ＭＰＯ配线网络 /SAN 交换机网络 /SAN 交换机ＭＰＯ配线ＭＰＯ配线网络 /SAN 交换机网络 /SAN 交换机ＭＰＯ配线ＭＰＯ配线网络 /SAN 交换机网络 /SAN 交换机ＭＰＯ配线ＭＰＯ配线服务器/存储设备区服务器/存储设备区服务器/存储设备区服务器/存储设备区...
