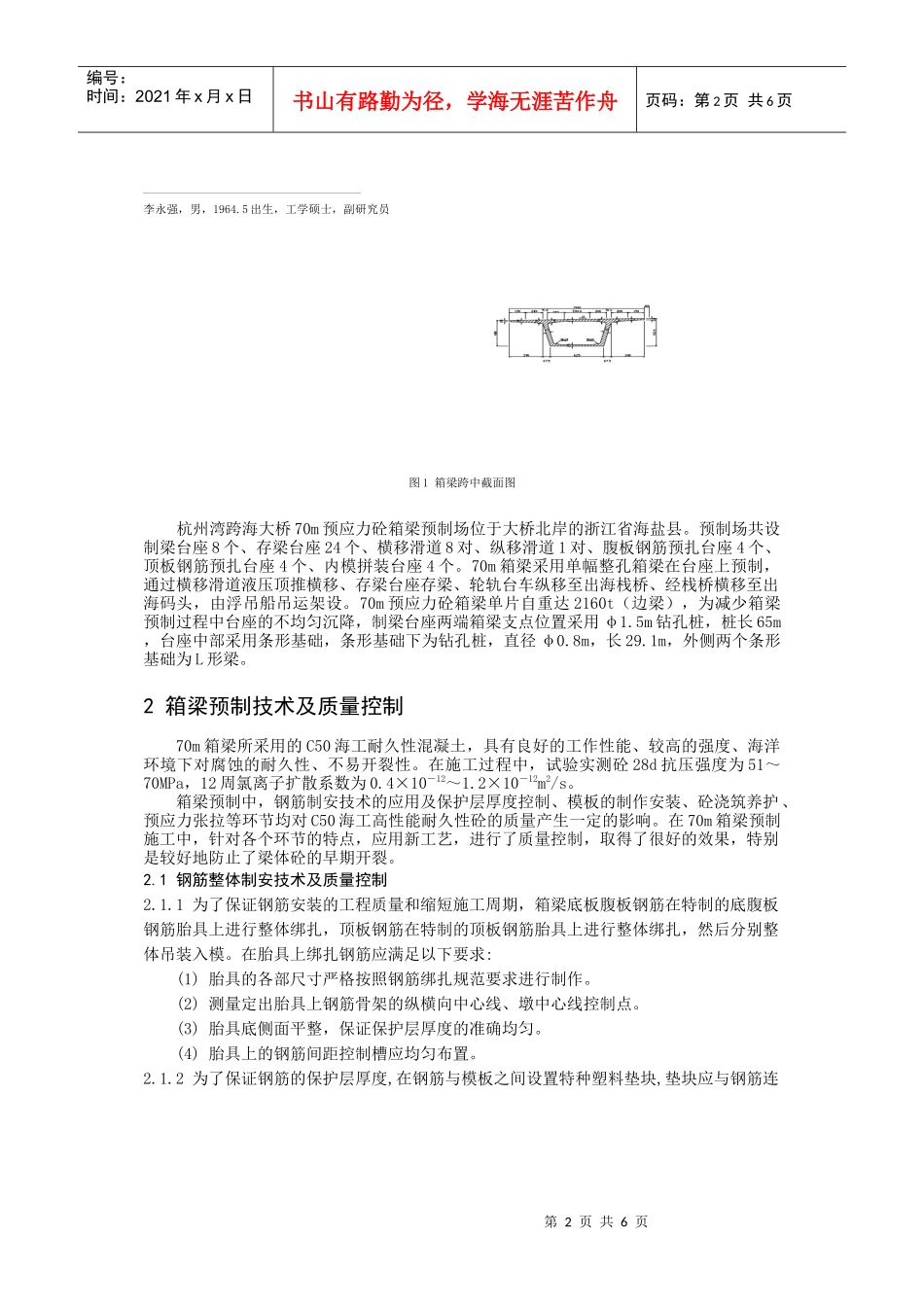

杭州湾跨海大桥 70m 预应力砼箱梁梁场预制技术及质量控制要点李永强 孙国安 李志敏 关红军(铁道科学研究院，北京 100081)提 要 本文介绍了杭州湾跨海大桥 70m 预应力砼箱梁的钢筋整体绑扎及吊装、模板拼装及吊装、混凝土浇筑与养护、预应力管道制作及后张法预应力张拉、真空辅助压浆等预制施工技术及质量控制要点。关键词 杭州湾跨海大桥，后张法预应力，70m 砼箱梁，预制施工技术，质量控制。1 概述杭州湾跨海大桥是国道主干线同三线跨越杭州湾的便捷通道。大桥全长 36km,其中长18.27km 的上部结构采用 70m 预应力砼预制箱梁，总计 540 片，分布在大桥的南引桥、北引桥、中引桥，及南、北航道桥高墩区。70m 预应力砼预制箱梁采用 C50 海工耐久高性能混凝土，标准段单片箱梁混凝土方量 824.9m3，共计约 46 万立方米。全部 70m 箱梁均在海盐预制场预制，由两艘运架一体船吊运至桥位进行架设。箱梁设计参数详见表 1，跨中截面如图 1 所示。表 1 70m 预应力混凝土箱梁概况表预制区域数量结构型式预应力钢束及布置北航道桥北引桥14 片 主梁顶宽：15.8m，主梁底宽：6.25m，主梁梁高：4.0m，梁侧悬臂：3.9m悬臂端厚：20cm，悬臂根厚：50cm，顶板在箱室内跨度：6.97m，顶板厚度：27cm～55cm，桥面横坡：2.0％，底板厚度：25cm～40cm～65cm～95cm，腹板坡度：1：4.09，腹板厚度：50cm～70cm～110cm，自重 2140T(中跨),2160T(边跨)。腹板预制束(15-22)，底板预制束(15-19)，腹板合拢束(15-12)，边跨底板合拢(15-19)，中跨底板合拢(15-12)顶板合拢束(15-19)，顶板预应力束（15-4）按 0.6 间距布置。北航道桥南引桥28 片低墩区引桥中引桥268 片南航道桥北引桥20 片南航道桥南引桥23 片低墩区引桥南引桥水中区 169 片低墩区引桥南引桥水中区加宽段18 片主梁顶宽：10.85m主梁底宽：4.4m主梁梁高：3.785m第 2 页 共 6 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 2 页 共 6 页李永强，男，1964.5 出生，工学硕士，副研究员图 1 箱梁跨中截面图杭州湾跨海大桥 70m 预应力砼箱梁预制场位于大桥北岸的浙江省海盐县。预制场共设制梁台座 8 个、存梁台座 24 个、横移滑道 8 对、纵移滑道 1 对、腹板钢筋预扎台座 4 个、顶板钢筋预扎台座 4 个、内模拼装台座 4 个。70m 箱梁采用单幅整孔箱梁在台座上预制，通过横移滑道液压顶推横移、存梁台座存梁、轮轨...
