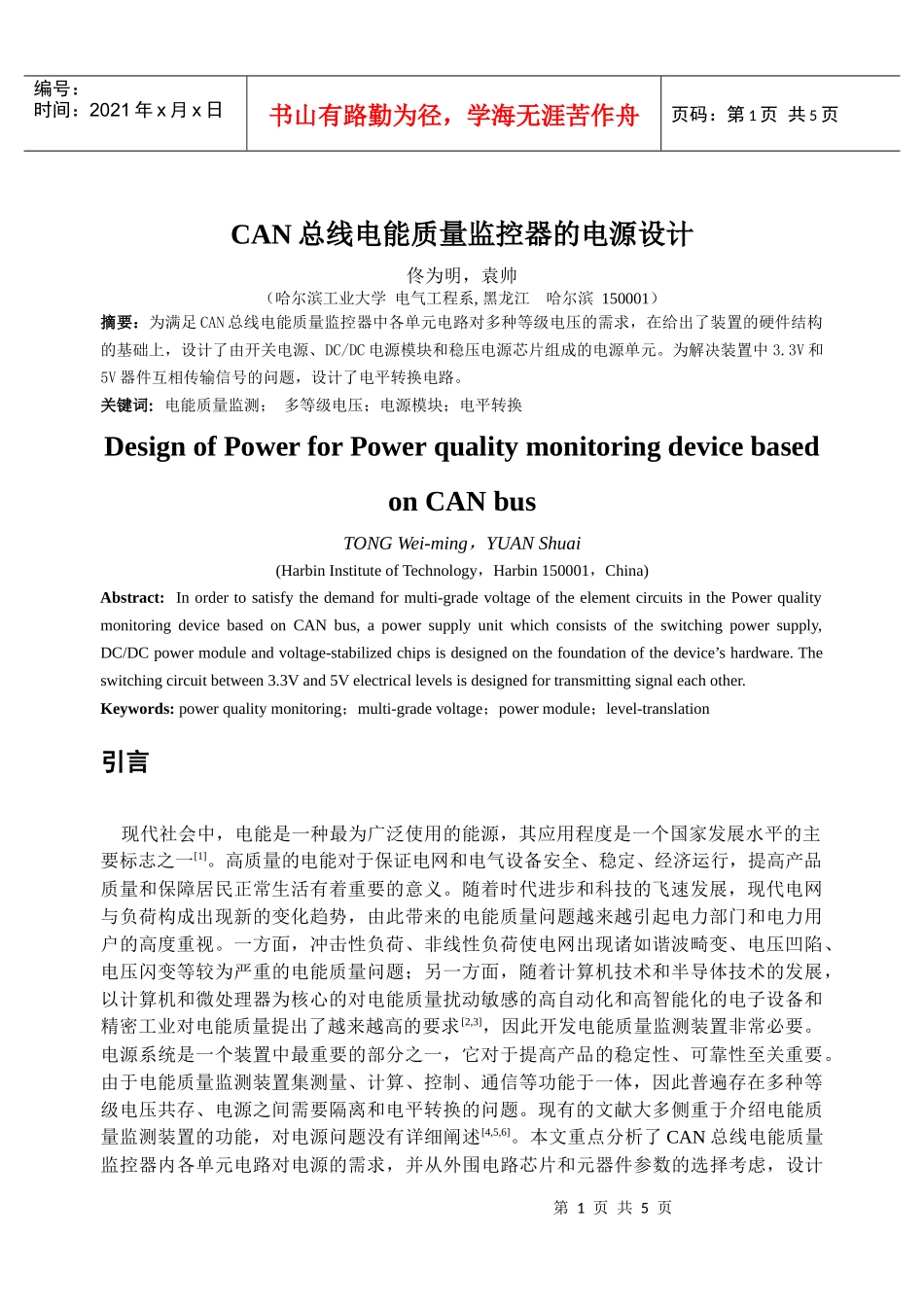

第 1 页 共 5 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 1 页 共 5 页CAN 总线电能质量监控器的电源设计佟为明，袁帅（哈尔滨工业大学 电气工程系, 黑龙江 哈尔滨 150001）摘要：为满足 CAN 总线电能质量监控器中各单元电路对多种等级电压的需求，在给出了装置的硬件结构的基础上，设计了由开关电源、DC/DC 电源模块和稳压电源芯片组成的电源单元。为解决装置中 3.3V 和5V 器件互相传输信号的问题，设计了电平转换电路。关键词：电能质量监测； 多等级电压；电源模块；电平转换Design of Power for Power quality monitoring device based on CAN busTONG Wei-ming，YUAN Shuai(Harbin Institute of Technology，Harbin 150001，China)Abstract: In order to satisfy the demand for multi-grade voltage of the element circuits in the Power quality monitoring device based on CAN bus, a power supply unit which consists of the switching power supply, DC/DC power module and voltage-stabilized chips is designed on the foundation of the device’s hardware. The switching circuit between 3.3V and 5V electrical levels is designed for transmitting signal each other. Keywords: power quality monitoring；multi-grade voltage；power module；level-translation引言 现代社会中，电能是一种最为广泛使用的能源，其应用程度是一个国家发展水平的主要标志之一[1]。高质量的电能对于保证电网和电气设备安全、稳定、经济运行，提高产品质量和保障居民正常生活有着重要的意义。随着时代进步和科技的飞速发展，现代电网与负荷构成出现新的变化趋势，由此带来的电能质量问题越来越引起电力部门和电力用户的高度重视。一方面，冲击性负荷、非线性负荷使电网出现诸如谐波畸变、电压凹陷、电压闪变等较为严重的电能质量问题；另一方面，随着计算机技术和半导体技术的发展，以计算机和微处理器为核心的对电能质量扰动敏感的高自动化和高智能化的电子设备和精密工业对电能质量提出了越来越高的要求 [2,3]，因此开发电能质量监测装置非常必要。电源系统是一个装置中最重要的部分之一，它对于提高产品的稳定性、可靠性至关重要。由于电能质量监测装置集测量、计算、控制、通信等...
