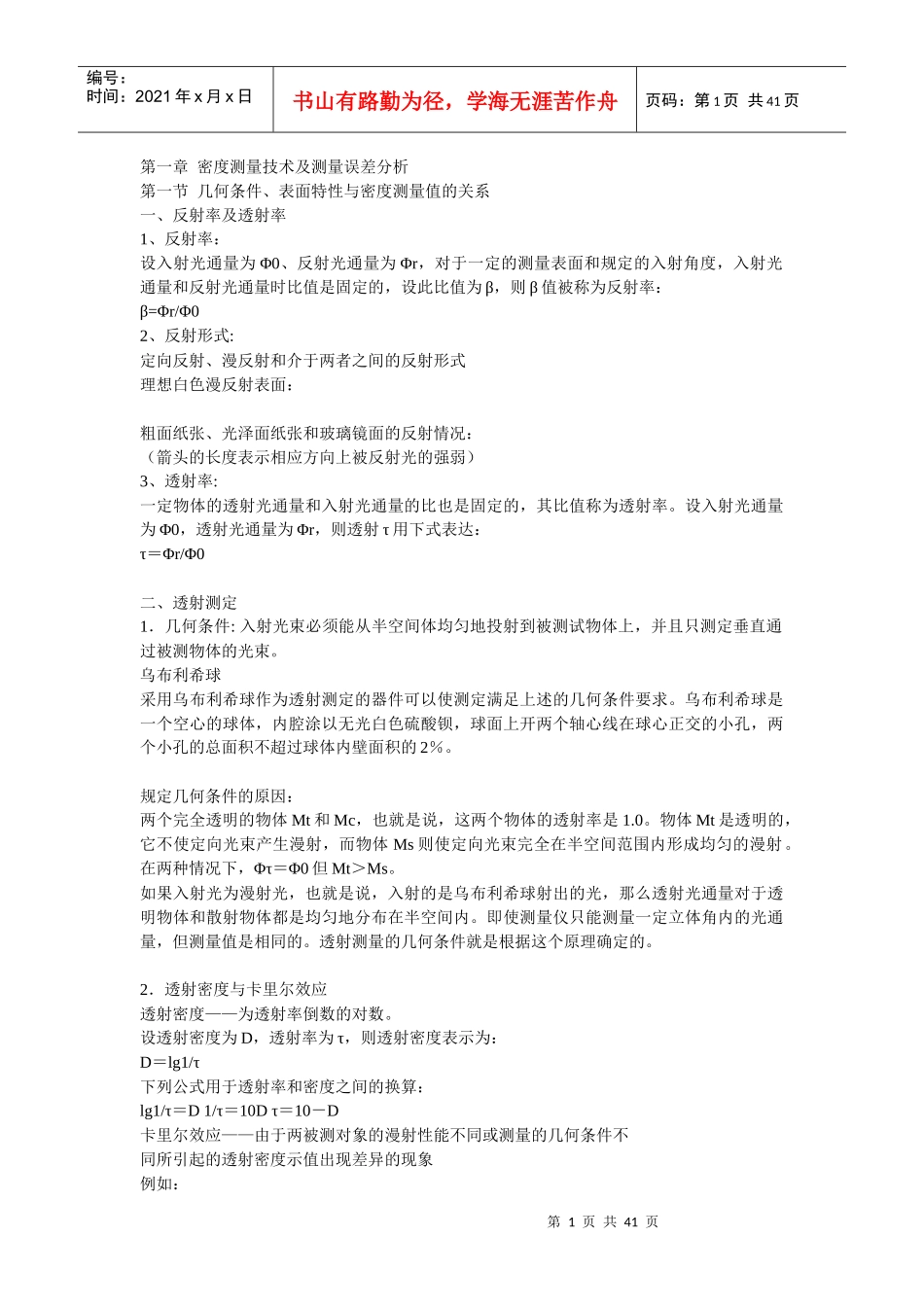

第 1 页 共 41 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 1 页 共 41 页第一章 密度测量技术及测量误差分析第一节 几何条件、表面特性与密度测量值的关系一、反射率及透射率1、反射率：设入射光通量为 Φ0、反射光通量为 Φr，对于一定的测量表面和规定的入射角度，入射光通量和反射光通量时比值是固定的，设此比值为 β，则 β 值被称为反射率：β=Φr/Φ02、反射形式:定向反射、漫反射和介于两者之间的反射形式理想白色漫反射表面：粗面纸张、光泽面纸张和玻璃镜面的反射情况：（箭头的长度表示相应方向上被反射光的强弱）3、透射率:一定物体的透射光通量和入射光通量的比也是固定的，其比值称为透射率。设入射光通量为 Φ0，透射光通量为 Φr，则透射 τ 用下式表达：τ＝Φr/Φ0二、透射测定1．几何条件: 入射光束必须能从半空间体均匀地投射到被测试物体上，并且只测定垂直通过被测物体的光束。乌布利希球采用乌布利希球作为透射测定的器件可以使测定满足上述的几何条件要求。乌布利希球是一个空心的球体，内腔涂以无光白色硫酸钡，球面上开两个轴心线在球心正交的小孔，两个小孔的总面积不超过球体内壁面积的 2％。规定几何条件的原因：两个完全透明的物体 Mt 和 Mc，也就是说，这两个物体的透射率是 1.0。物体 Mt 是透明的，它不使定向光束产生漫射，而物体 Ms 则使定向光束完全在半空间范围内形成均匀的漫射。在两种情况下，Φτ＝Φ0 但 Mt＞Ms。 如果入射光为漫射光，也就是说，入射的是乌布利希球射出的光，那么透射光通量对于透明物体和散射物体都是均匀地分布在半空间内。即使测量仪只能测量一定立体角内的光通量，但测量值是相同的。透射测量的几何条件就是根据这个原理确定的。2．透射密度与卡里尔效应透射密度——为透射率倒数的对数。设透射密度为 D，透射率为 τ，则透射密度表示为：D＝lg1/τ下列公式用于透射率和密度之间的换算：lg1/τ＝D 1/τ＝10D τ＝10－D卡里尔效应——由于两被测对象的漫射性能不同或测量的几何条件不同所引起的透射密度示值出现差异的现象例如：第 2 页 共 41 页第 1 页 共 41 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 2 页 共 41 页（1）两个完全透明的物体（即密度 D 都是 0．00），用平行光 照明时，具有漫射表面的物体比非漫射表面物体测得的透射率要小，即前...
