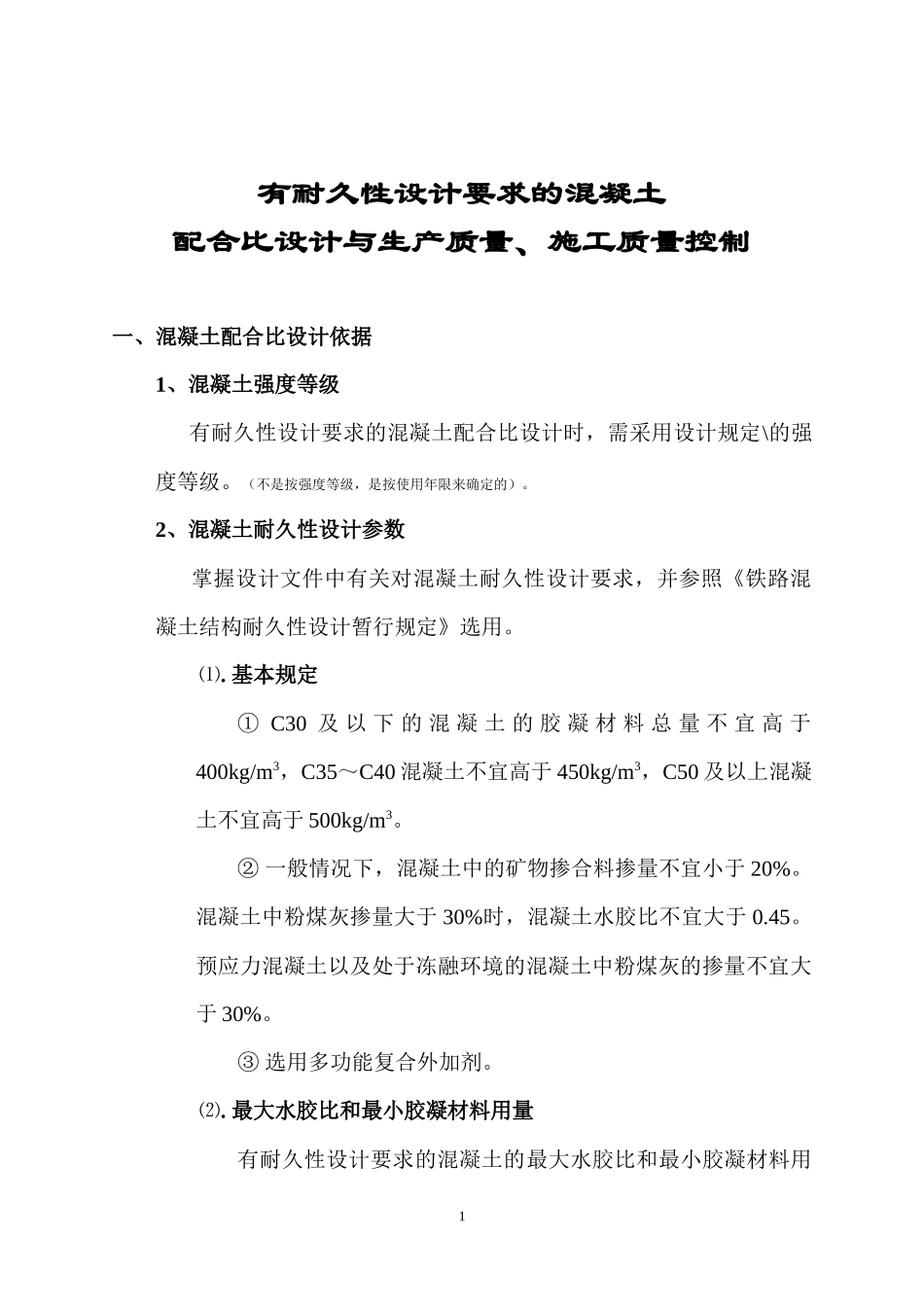

有耐久性设计要求的混凝土配合比设计与生产质量、施工质量控制一、混凝土配合比设计依据1、混凝土强度等级有耐久性设计要求的混凝土配合比设计时，需采用设计规定\的强度等级。（不是按强度等级，是按使用年限来确定的）。2、混凝土耐久性设计参数掌握设计文件中有关对混凝土耐久性设计要求，并参照《铁路混凝土结构耐久性设计暂行规定》选用。. ⑴ 基本规定 C30①及 以 下 的 混 凝 土 的 胶 凝 材 料 总 量 不 宜 高 于400kg/m3，C35～C40 混凝土不宜高于 450kg/m3，C50 及以上混凝土不宜高于 500kg/m3。 ② 一般情况下，混凝土中的矿物掺合料掺量不宜小于 20%。混凝土中粉煤灰掺量大于 30%时，混凝土水胶比不宜大于 0.45。预应力混凝土以及处于冻融环境的混凝土中粉煤灰的掺量不宜大于 30%。 ③ 选用多功能复合外加剂。. ⑵ 最大水胶比和最小胶凝材料用量有耐久性设计要求的混凝土的最大水胶比和最小胶凝材料用1量应符合表 1～表 3 规定。表 1 钢筋混凝土及预应力钢筋混凝土的最大水胶比和最小胶凝材料用量（kg/m3）环境类别环境作用等级设计使用年限级别一（100 年）二（60 年）三（30 年）最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量碳化环境T10.552800.602600.65260T20.503000.552800.60260T30.453200.503000.50300氯盐环境L10.453200.503000.50300L20.403400.453200.45320L30.363600.403400.40340化学侵蚀环境H10.503000.552800.60260H20.453200.503000.50300H30.403400.453200.45320H40.363600.403400.40340冻融破坏环境D10.503000.552800.60260D20.453200.503000.50300D30.403400.453200.45320D40.363600.403400.40340磨蚀环境M10.503000.552800.60260M20.453200.503000.50300M30.403400.453200.45320表 2 素混凝土的最大水胶比和最小胶凝材料用量（kg/m3）环境类别环境作用等级设计使用年限级别一（100 年）二（60 年）三（30 年）最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量碳化环境T1、T2、T30.602800.652600.65260氯盐环境L1、L2、L30.602800.652600.65260化学侵蚀环境H10.503000.552800.60260H2※※0.503000.50300H3※※※※※※H4※※※※※※冻融破坏环境D10.503000.552800.60260D2※※0.503000.503002D3※※※※※※D4※※※※※※磨蚀环境M10.552800.602600.65260M20.503000.552800.60260M3※※0.50...
