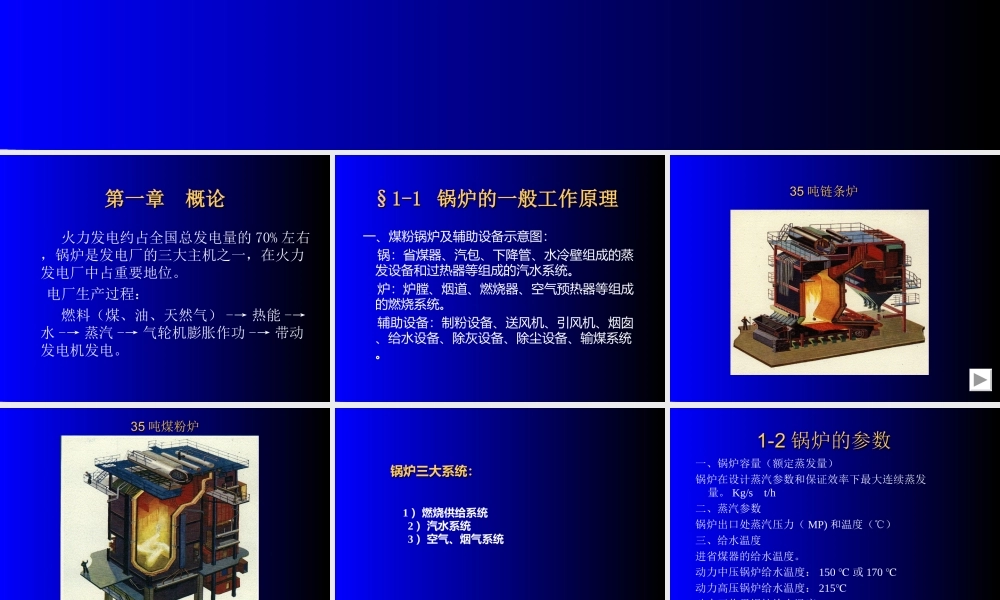

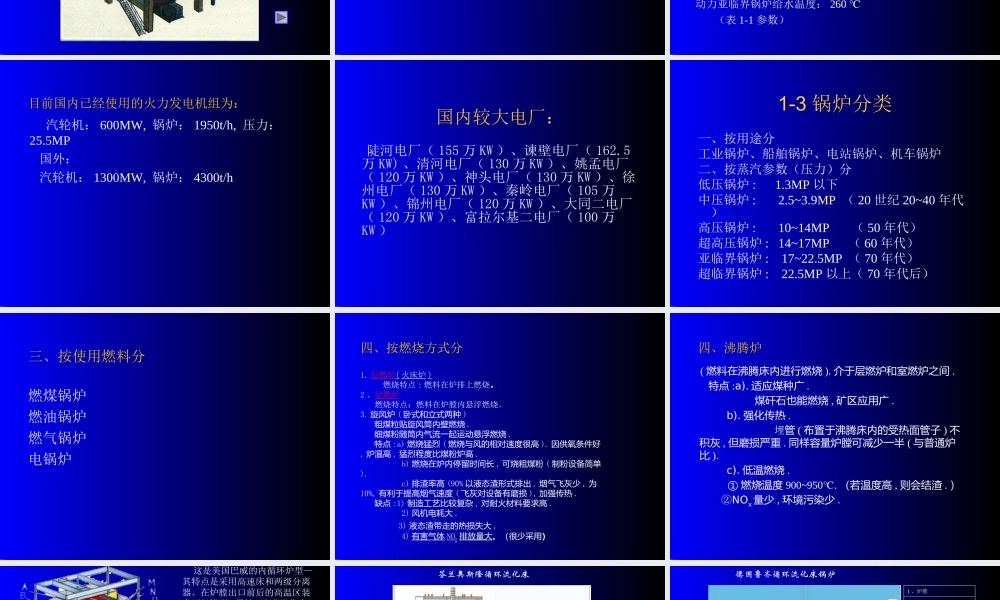

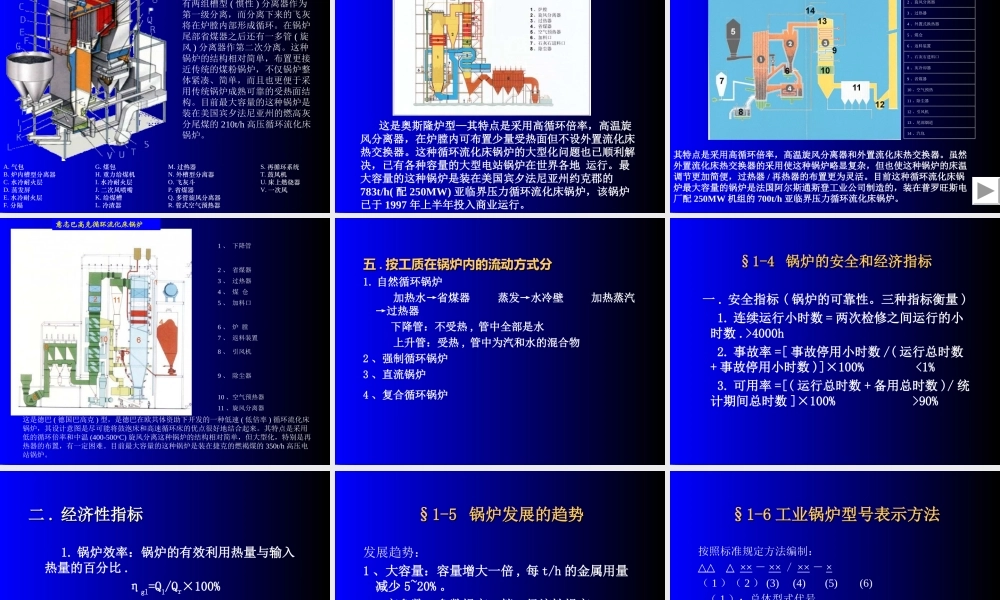

锅炉原理锅炉原理 第一章 概论第一章 概论 火力发电约占全国总发电量的 70% 左右，锅炉是发电厂的三大主机之一，在火力发电厂中占重要地位。 电厂生产过程： 燃料（煤、油、天然气） -→ 热能 -→水 -→ 蒸汽 -→ 气轮机膨胀作功 -→ 带动发电机发电。 §1-1 §1-1 锅炉的一般工作原理锅炉的一般工作原理 一、煤粉锅炉及辅助设备示意图： 锅：省煤器、汽包、下降管、水冷壁组成的蒸发设备和过热器等组成的汽水系统。 炉：炉膛、烟道、燃烧器、空气预热器等组成的燃烧系统。 辅助设备：制粉设备、送风机、引风机、烟囱、给水设备、除灰设备、除尘设备、输煤系统。 3535 吨链条炉吨链条炉 3535 吨煤粉炉吨煤粉炉 锅炉三大系统： 锅炉三大系统： 1 ）燃烧供给系统 2 ）汽水系统 3 ）空气、烟气系统 1-21-2 锅炉的参数锅炉的参数一、锅炉容量（额定蒸发量）锅炉在设计蒸汽参数和保证效率下最大连续蒸发量。 Kg/s t/h二、蒸汽参数锅炉出口处蒸汽压力（ MP) 和温度（℃）三、给水温度进省煤器的给水温度。动力中压锅炉给水温度： 150 ℃ 或 170 ℃动力高压锅炉给水温度： 215℃动力亚临界锅炉给水温度： 260 ℃ （表 1-1 参数） 目前国内已经使用的火力发电机组为：目前国内已经使用的火力发电机组为： 汽轮机： 600MW, 锅炉： 1950t/h, 压力：25.5MP 国外： 汽轮机： 1300MW, 锅炉： 4300t/h 国内较大电厂：国内较大电厂： 陡河电厂（ 155 万 KW ）、谏壁电厂（ 162.5万 KW) 、清河电厂（ 130 万 KW ）、姚孟电厂（ 120 万 KW ）、神头电厂（ 130 万 KW ）、徐州电厂（ 130 万 KW ）、秦岭电厂（ 105 万KW ）、锦州电厂（ 120 万 KW ）、大同二电厂（ 120 万 KW ）、富拉尔基二电厂（ 100 万KW ） 1-31-3 锅炉分类锅炉分类一、按用途分工业锅炉、船舶锅炉、电站锅炉、机车锅炉二、按蒸汽参数（压力）分低压锅炉 : 1.3MP 以下中压锅炉 : 2.5~3.9MP （ 20 世纪 20~40 年代）高压锅炉 : 10~14MP （ 50 年代）超高压锅炉 : 14~17MP （ 60 年代）亚临界锅炉 : 17~22.5MP （ 70 年代）超临界锅炉 : 22.5MP 以上（ 70 年代后） 三、按使用燃料分三、按使用燃料分燃煤锅炉燃油锅炉燃气锅炉电锅炉 四、按燃烧方式分四、按燃烧方式分1. 层燃炉( 火床炉 ) 燃烧特点 : 燃料在炉排上燃烧。2 、室燃炉 燃烧特点：...
