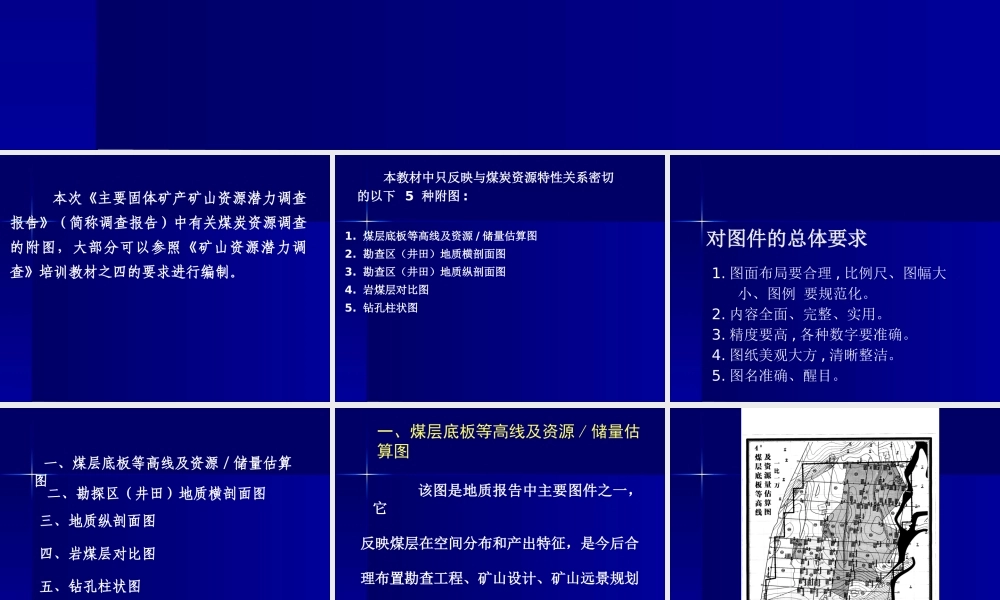

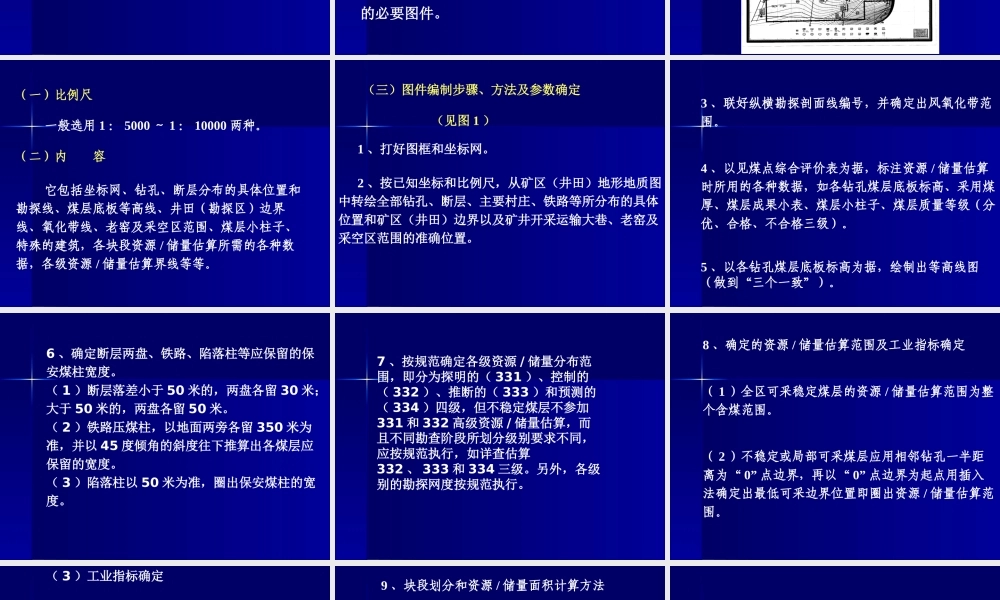

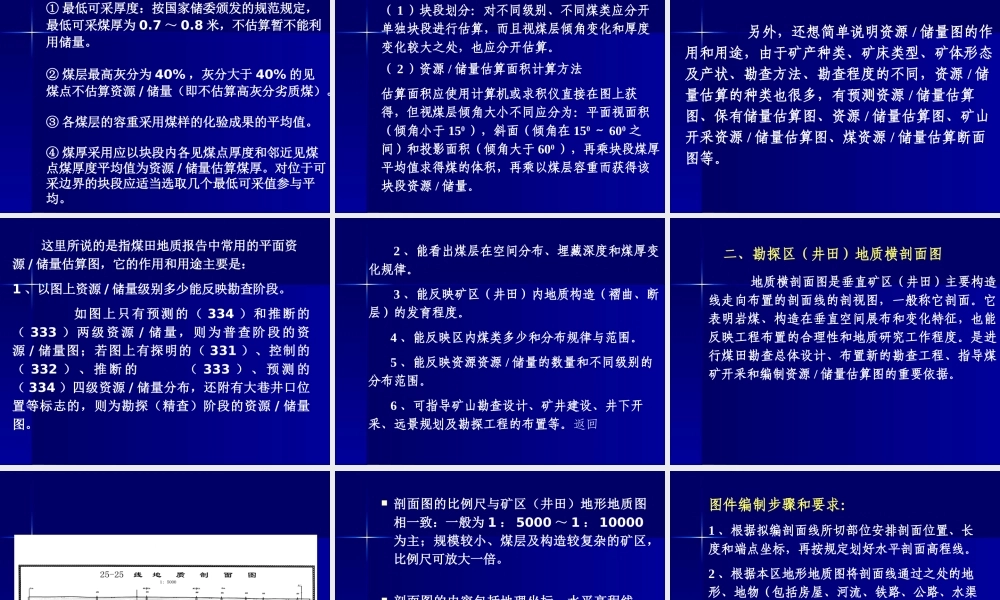

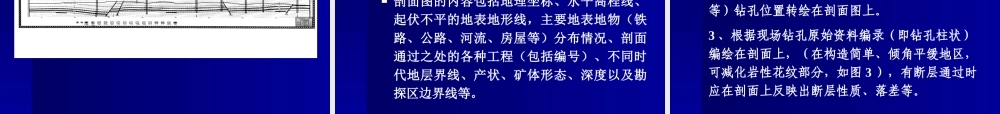

《煤炭矿产大中型矿山资源潜力调查报告》 附 图 编 制 要 求 本次《主要固体矿产矿山资源潜力调查报告》（简称调查报告）中有关煤炭资源调查的附图，大部分可以参照《矿山资源潜力调查》培训教材之四的要求进行编制。 本教材中只反映与煤炭资源特性关系密切的以下 5 种附图 :1. 煤层底板等高线及资源 / 储量估算图2. 勘查区（井田）地质横剖面图3. 勘查区（井田）地质纵剖面图4. 岩煤层对比图5. 钻孔柱状图对图件的总体要求1. 图面布局要合理 , 比例尺、图幅大 小、图例 要规范化。2. 内容全面、完整、实用。3. 精度要高 , 各种数字要准确。4. 图纸美观大方 , 清晰整洁。5. 图名准确、醒目。 一、煤层底板等高线及资源 / 储量估算图 二、勘探区（井田）地质横剖面图三、地质纵剖面图 四、岩煤层对比图 五、钻孔柱状图 该图是地质报告中主要图件之一，它反映煤层在空间分布和产出特征，是今后合理布置勘查工程、矿山设计、矿山远景规划的必要图件。一、煤层底板等高线及资源 / 储量估算图（一）比例尺 一般选用 1 ： 5000 ～ 1 ： 10000 两种。（二）内 容 它包括坐标网、钻孔、断层分布的具体位置和勘探线、煤层底板等高线、井田（勘探区）边界线、氧化带线、老窑及采空区范围、煤层小柱子、特殊的建筑，各块段资源 / 储量估算所需的各种数据，各级资源 / 储量估算界线等等。 （三）图件编制步骤、方法及参数确定 （见图 1 ） 1 、打好图框和坐标网。 2 、按已知坐标和比例尺，从矿区（井田）地形地质图中转绘全部钻孔、断层、主要村庄、铁路等所分布的具体位置和矿区（井田）边界以及矿井开采运输大巷、老窑及采空区范围的准确位置。3 、联好纵横勘探剖面线编号，并确定出风氧化带范围。4 、以见煤点综合评价表为据，标注资源 / 储量估算时所用的各种数据，如各钻孔煤层底板标高、采用煤厚、煤层成果小表、煤层小柱子、煤层质量等级（分优、合格、不合格三级）。5 、以各钻孔煤层底板标高为据，绘制出等高线图（做到“三个一致”）。6 、确定断层两盘、铁路、陷落柱等应保留的保安煤柱宽度。（ 1 ）断层落差小于 50 米的，两盘各留 30 米；大于 50 米的，两盘各留 50 米。（ 2 ）铁路压煤柱，以地面两旁各留 350 米为准，并以 45 度倾角的斜度往下推算出各煤层应保留的宽度。（ 3 ）陷落柱以 50 米为准，圈出保安煤柱的宽度。7 、按规范确定各级资源...
