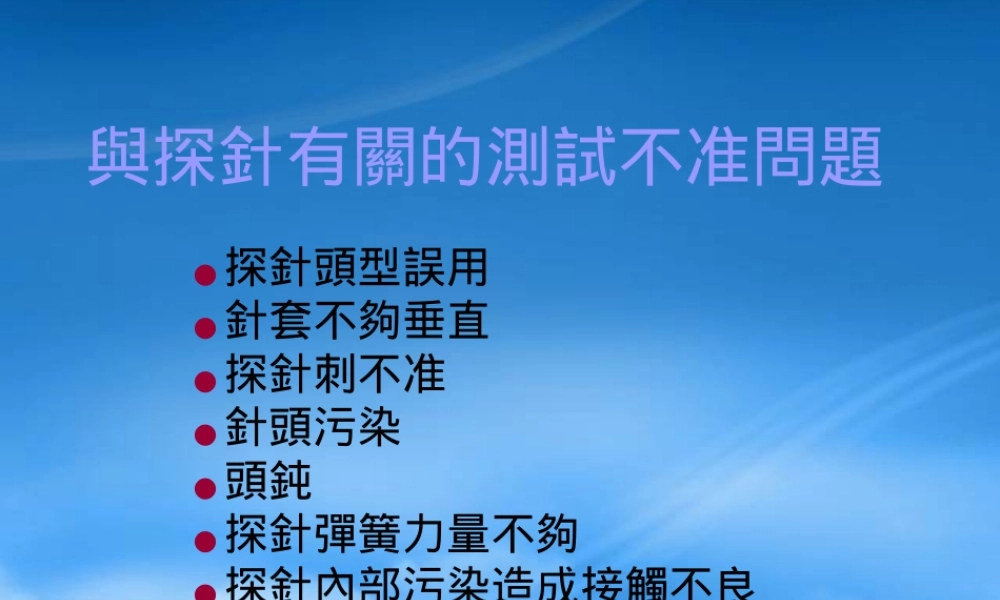

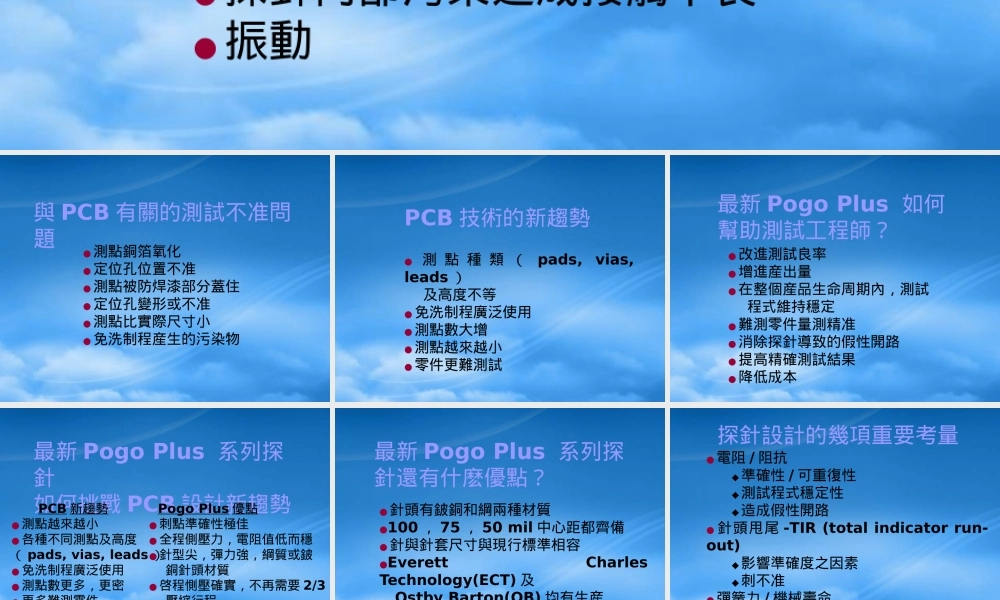

與探針有關的測試不准問題 ● 探針頭型誤用● 針套不夠垂直● 探針刺不准● 針頭污染● 頭鈍● 探針彈簧力量不夠● 探針內部污染造成接觸不良● 振動 與 PCB 有關的測試不准問題 ● 測點銅箔氧化● 定位孔位置不准● 測點被防焊漆部分蓋住● 定位孔變形或不准● 測點比實際尺寸小● 免洗制程産生的污染物 PCB 技術的新趨勢 ● 測 點 種 類 （ pads, vias, leads ） 及高度不等● 免洗制程廣泛使用● 測點數大增● 測點越來越小● 零件更難測試 最新 Pogo Plus 如何幫助測試工程師？ ● 改進測試良率● 增進産出量● 在整個産品生命周期內，測試 程式維持穩定● 難測零件量測精准● 消除探針導致的假性開路● 提高精確測試結果● 降低成本 最新 Pogo Plus 系列探針如何挑戰 PCB 設計新趨勢 PCB 新趨勢● 測點越來越小● 各種不同測點及高度（ pads, vias, leads ）● 免洗制程廣泛使用● 測點數更多，更密● 更多難測零件 Pogo Plus 優點● 刺點準確性極佳● 全程側壓力，電阻值低而穩● 針型尖，彈力強，綱質或鈹 銅針頭材質● 啓程惻壓確實，不再需要 2/3 壓縮行程● 整個壓縮行程均保持極低而 穩定的電阻值 最新 Pogo Plus 系列探針還有什麽優點？ ● 針頭有鈹銅和綱兩種材質●100 ， 75 ， 50 mil 中心距都齊備● 針與針套尺寸與現行標準相容●Everett Charles Technology(ECT) 及 Ostby Barton(OB) 均有生産●100mil 針管印有彈簧力● 彈簧力可高達 16 盎司 ● 消除探針造成的假性開路現象 探針設計的幾項重要考量 ● 電阻 / 阻抗 ◆準確性 / 可重復性 ◆測試程式穩定性 ◆造成假性開路● 針頭甩尾 -TIR (total indicator run-out) ◆影響準確度之因素 ◆刺不准● 彈簧力 / 機械壽命 ◆刺穿污染之強力彈簧 ◆ – 用於高密度區之低力彈簧板彎問題 ◆ – 壽命停線時間短，換針成本低 探針技術演進 ● 其他廠商設計#1 無側壓力 中段縮口 無縮口 彈簧空間小 ● 其他廠商設計#2 斜面式側壓力 單圈縮口 雙圈縮口彈簧空間大 ● 最新 Pogo Plus設計 錐形加側壓球 彈簧空間大其他廠商設計 #1無側壓力 中段縮口 無縮口 彈簧空間小 ● 電阻 / 阻抗 ◆ 針頭與針管側壓力爲漸進式 ◆ 電流通路經由電感性的彈簧，常有中斷現象 ◆ 惻壓不穩定，造成探針電阻值變化太大，假性開路● 針...
