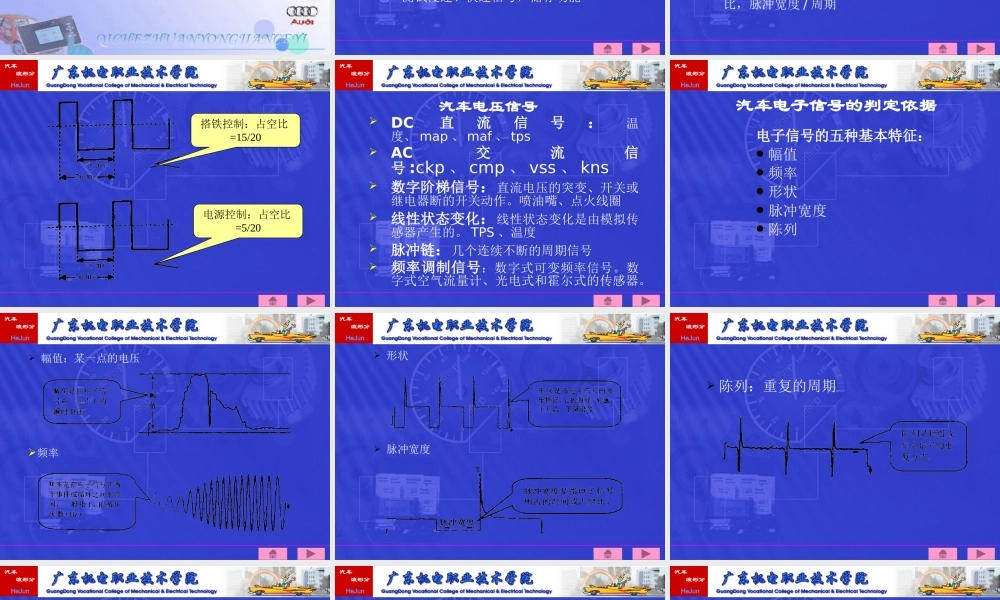

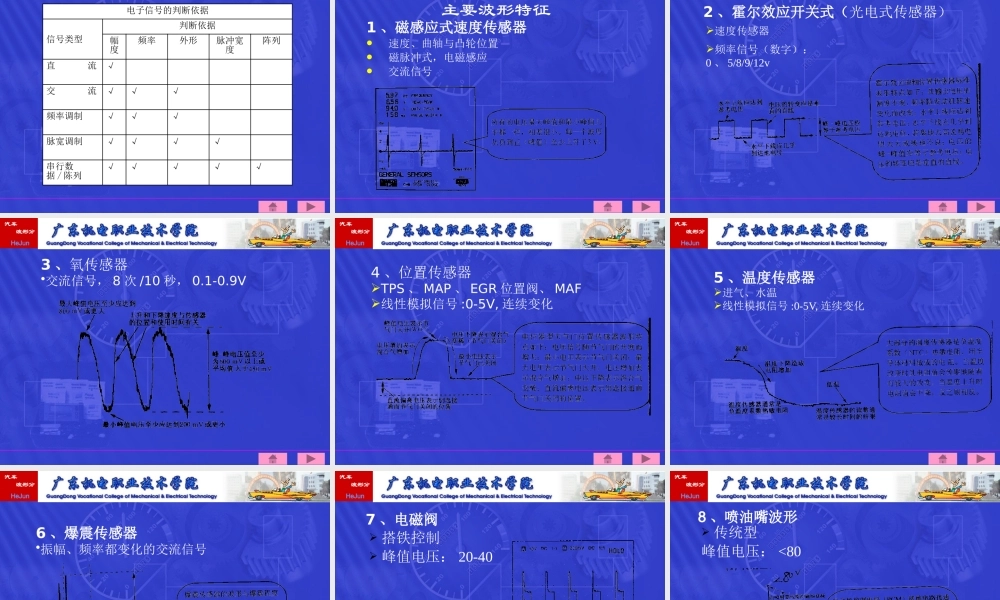

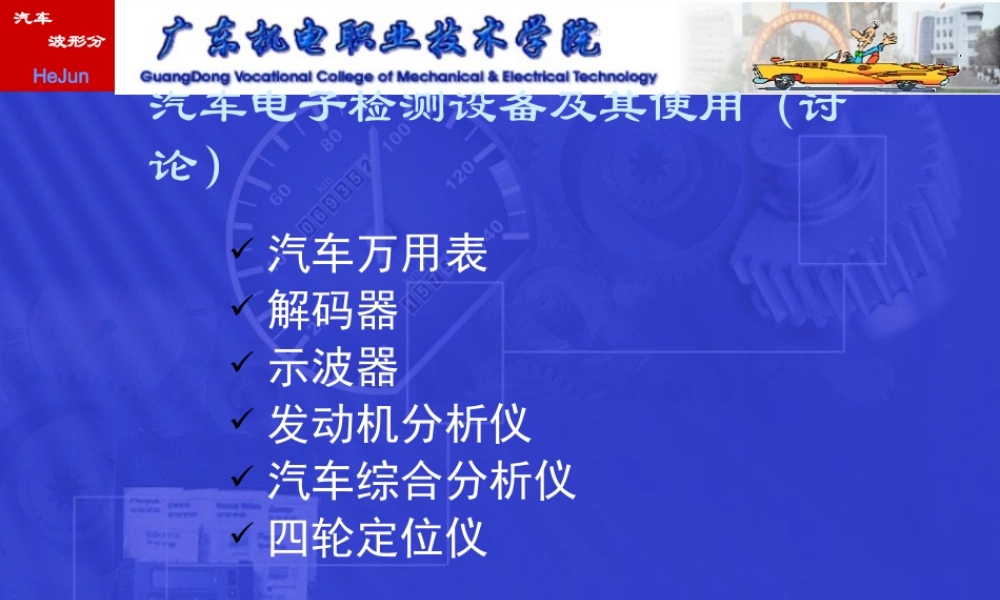

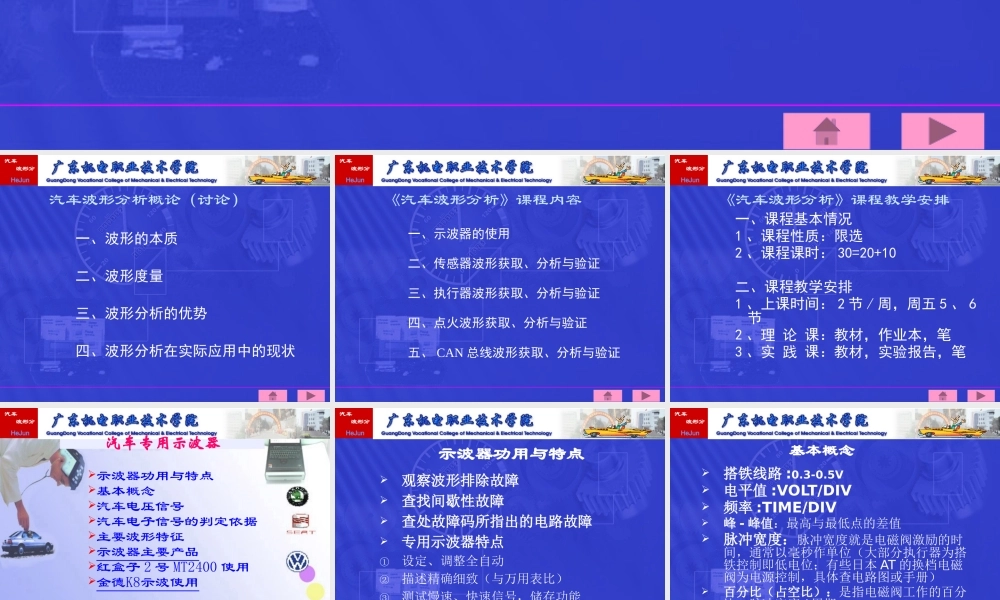

汽车 波形分析HeJun汽车电子检测设备及其使用（讨论） 汽车万用表 解码器 示波器 发动机分析仪 汽车综合分析仪 四轮定位仪汽车 波形分析HeJun汽车波形分析概论（讨论）一、波形的本质二、波形度量三、波形分析的优势四、波形分析在实际应用中的现状汽车 波形分析HeJun《汽车波形分析》课程内容一、示波器的使用二、传感器波形获取、分析与验证三、执行器波形获取、分析与验证四、点火波形获取、分析与验证五、 CAN 总线波形获取、分析与验证汽车 波形分析HeJun《汽车波形分析》课程教学安排一、课程基本情况1 、课程性质：限选2 、课程课时： 30=20+10二、课程教学安排1 、上课时间： 2 节 / 周，周五 5 、 6节2 、理 论 课：教材，作业本，笔3 、实 践 课：教材，实验报告，笔汽车 波形分析HeJun 汽车专用示波器示波器功用与特点基本概念汽车电压信号汽车电子信号的判定依据主要波形特征示波器主要产品红盒子 2 号 MT2400 使用金德K8示波使用汽车 波形分析HeJun观察波形排除故障查找间歇性故障查处故障码所指出的电路故障专用示波器特点①设定、调整全自动②描述精确细致（与万用表比）③测试慢速、快速信号，储存功能示波器功用与特点汽车 波形分析HeJun基本概念搭铁线路 :0.3-0.5V电平值 :VOLT/DIV频率 :TIME/DIV峰 - 峰值：最高与最低点的差值脉冲宽度：脉冲宽度就是电磁阀激励的时间，通常以毫秒作单位（大部分执行器为搭铁控制即低电位；有些日本 AT 的换档电磁阀为电源控制，具体查电路图或手册）百分比（占空比）：是指电磁阀工作的百分比，脉冲宽度 / 周期汽车 波形分析HeJun搭铁控制：占空比=15/20电源控制：占空比=5/20汽车 波形分析HeJun汽车电压信号DC直流信号：温度、 map 、 maf 、 tpsAC交流信号 :ckp 、 cmp 、 vss 、 kns数字阶梯信号：直流电压的突变、开关或继电器断的开关动作。喷油嘴、点火线圈线性状态变化：线性状态变化是由模拟传感器产生的。 TPS 、温度脉冲链：几个连续不断的周期信号频率调制信号：数字式可变频率信号。数字式空气流量计、光电式和霍尔式的传感器。汽车 波形分析HeJun汽车电子信号的判定依据电子信号的五种基本特征： 幅值 频率 形状 脉冲宽度 陈列汽车 波形分析HeJun 幅值：某一点的电压频率汽车 波形分析HeJun 形状 脉冲宽度汽车 波形...
