《汽车底盘电控系统检修》项目1汽车底盘概述及汽车维

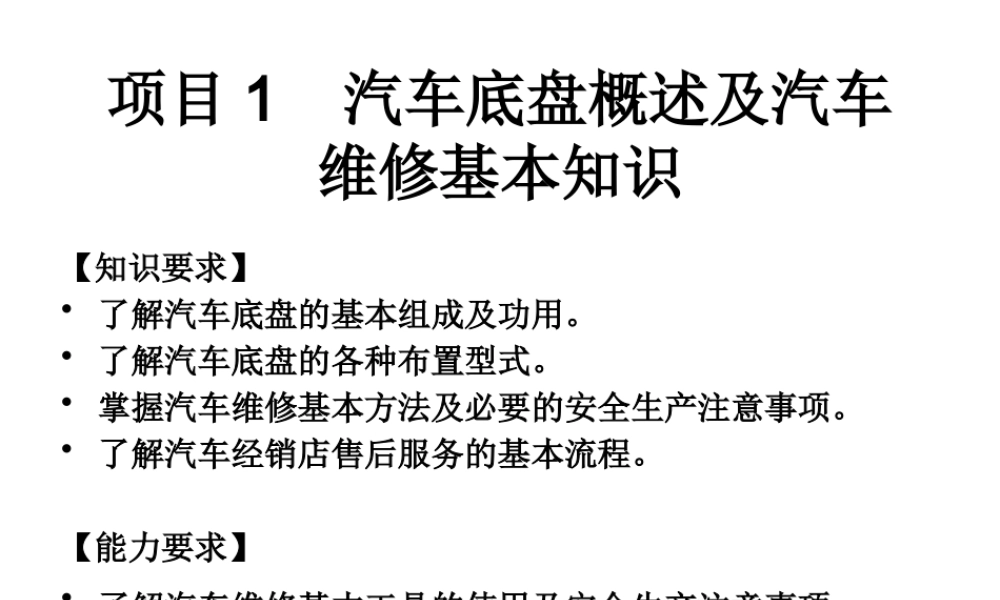

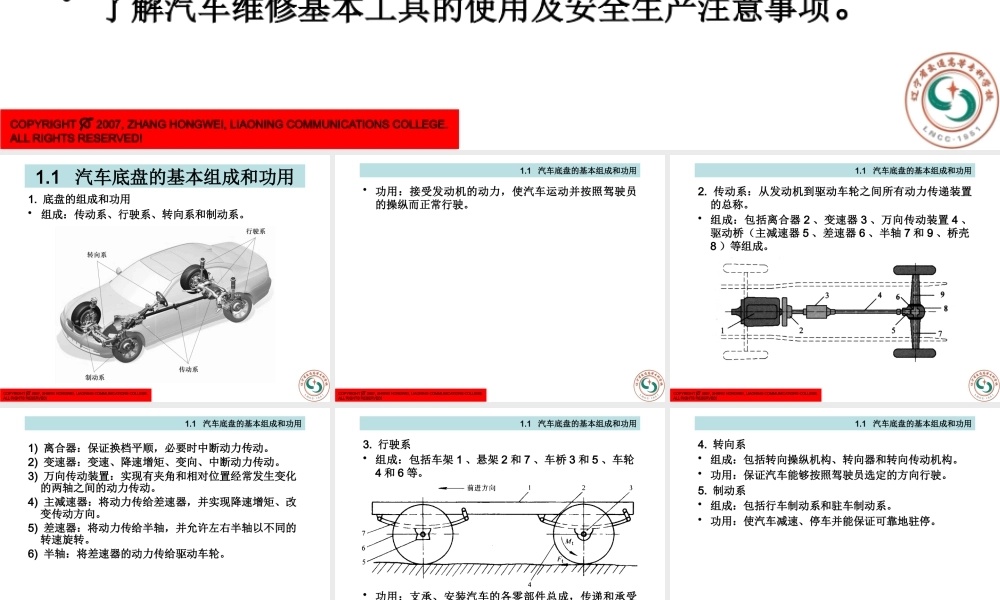

COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!项目 1 汽车底盘概述及汽车维修基本知识【知识要求】• 了解汽车底盘的基本组成及功用。• 了解汽车底盘的各种布置型式。• 掌握汽车维修基本方法及必要的安全生产注意事项。• 了解汽车经销店售后服务的基本流程。【能力要求】• 了解汽车维修基本工具的使用及安全生产注意事项。COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!1. 底盘的组成和功用•组成：传动系、行驶系、转向系和制动系。1.1 汽车底盘的基本组成和功用COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!• 功用：接受发动机的动力，使汽车运动并按照驾驶员的操纵而正常行驶。1.1 汽车底盘的基本组成和功用COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!2. 传动系：从发动机到驱动车轮之间所有动力传递装置的总称。• 组成：包括离合器 2 、变速器 3 、万向传动装置 4 、驱动桥（主减速器 5 、差速器 6 、半轴 7 和 9 、桥壳8 ）等组成。1.1 汽车底盘的基本组成和功用COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!1) 离合器：保证换档平顺，必要时中断动力传动。2) 变速器：变速、降速增矩、变向、中断动力传动。3) 万向传动装置：实现有夹角和相对位置经常发生变化的两轴之间的动力传动。4) 主减速器：将动力传给差速器，并实现降速增矩、改变传动方向。5) 差速器：将动力传给半轴，并允许左右半轴以不同的转速旋转。6) 半轴：将差速器的动力传给驱动车轮。1.1 汽车底盘的基本组成和功用COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!3. 行驶系• 组成：包括车架 1 、悬架 2 和 7 、车桥 3 和 5 、车轮4 和 6 等。• 功用：支承、安装汽车的各零部件总成，传递和承受车上、车下各种载荷的作用，以保证汽车的正常行驶。 1.1 汽车底盘的基本组成和功用COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!4. 转向系• 组成：包括转向操纵机构、转向器和转向传动机构。• 功用：保证汽车能够按照驾...
