《汽车底盘电控系统检修》项目8：悬架检修

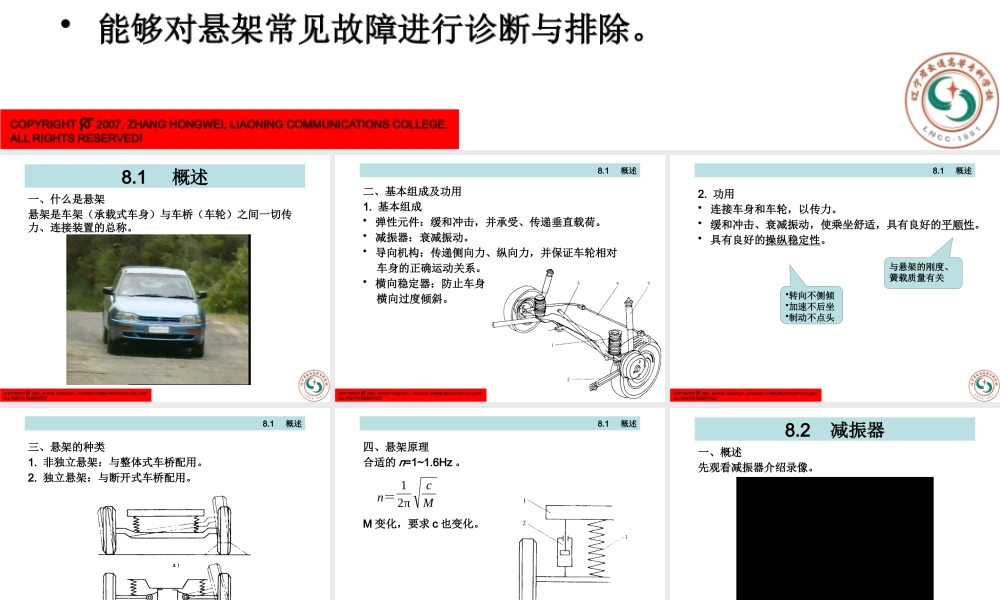

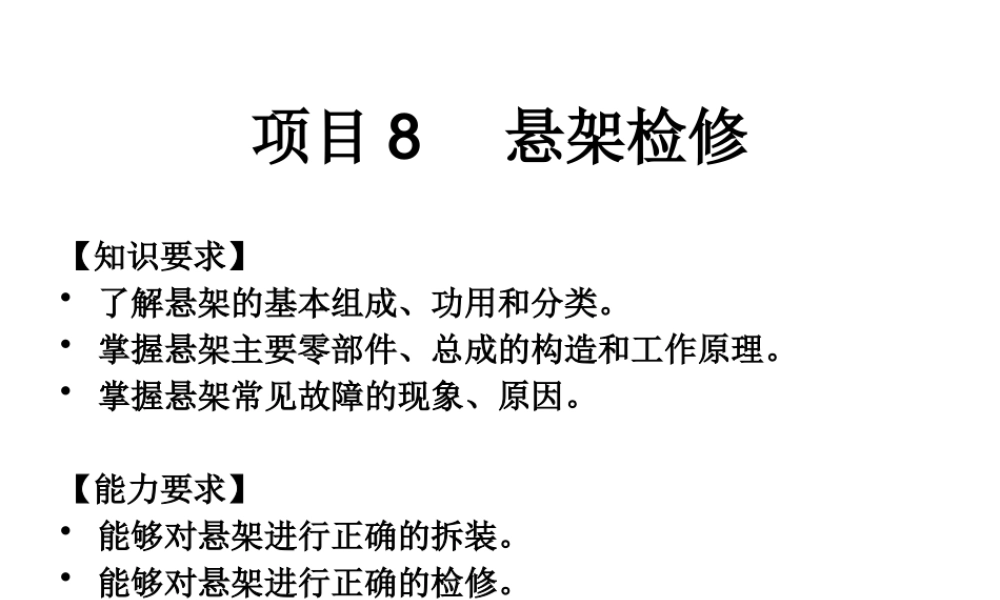

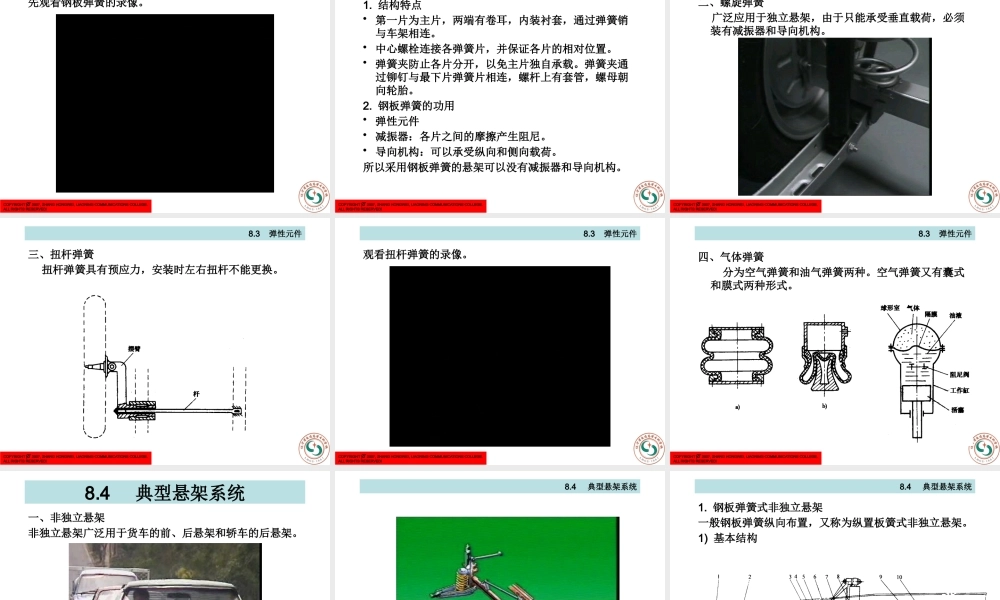

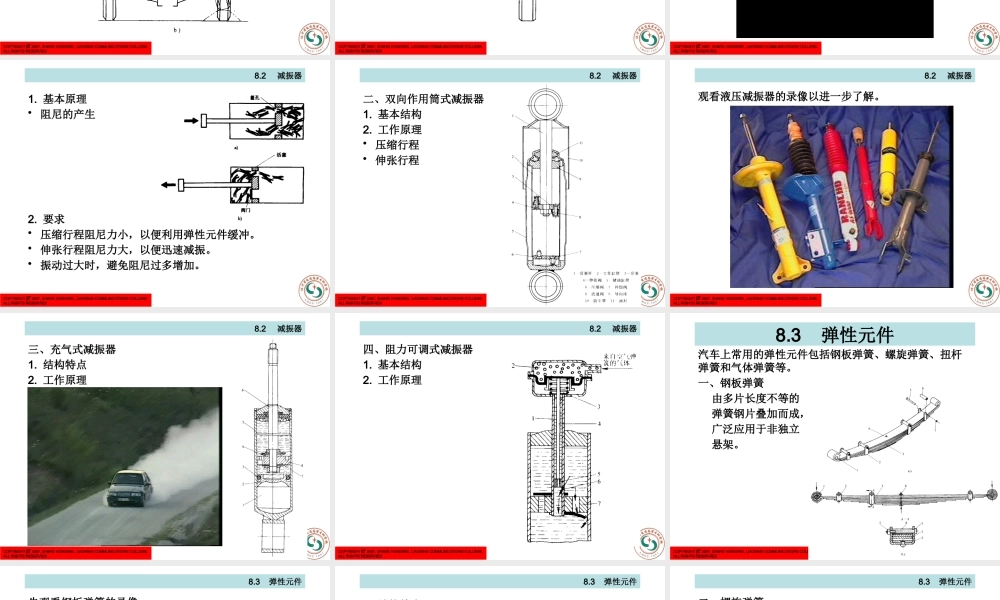

COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!项目 8 悬架检修【知识要求】• 了解悬架的基本组成、功用和分类。• 掌握悬架主要零部件、总成的构造和工作原理。• 掌握悬架常见故障的现象、原因。【能力要求】• 能够对悬架进行正确的拆装。• 能够对悬架进行正确的检修。• 能够对悬架常见故障进行诊断与排除。COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!一、什么是悬架悬架是车架（承载式车身）与车桥（车轮）之间一切传力、连接装置的总称。 8.1 概述COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!二、基本组成及功用1. 基本组成• 弹性元件：缓和冲击，并承受、传递垂直载荷。• 减振器：衰减振动。• 导向机构：传递侧向力、纵向力，并保证车轮相对 车身的正确运动关系。 • 横向稳定器：防止车身 横向过度倾斜。8.1 概述COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!2. 功用• 连接车身和车轮，以传力。• 缓和冲击、衰减振动，使乘坐舒适，具有良好的平顺性。• 具有良好的操纵稳定性。与悬架的刚度、簧载质量有关•转向不侧倾•加速不后坐•制动不点头8.1 概述COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!三、悬架的种类1. 非独立悬架：与整体式车桥配用。2. 独立悬架：与断开式车桥配用。8.1 概述COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!四、悬架原理合适的 n=1~1.6Hz 。M 变化，要求 c 也变化。Mcnπ21＝8.1 概述COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!8.2 减振器一、概述先观看减振器介绍录像。COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!8.2 减振器1. 基本原理• 阻尼的产生2. 要求• 压缩行程阻尼力小，以便利用弹性元件缓冲。 • 伸张行程阻尼力大，以便迅速减振。 • 振动过大时，避免阻尼过多增加。COPYRIGHT  2007, ZHANG HONGWEI, LIAONING COMMUNICATIONS COLLEGE.ALL RIGHTS RESERVED!8.2 减振器二、双...
