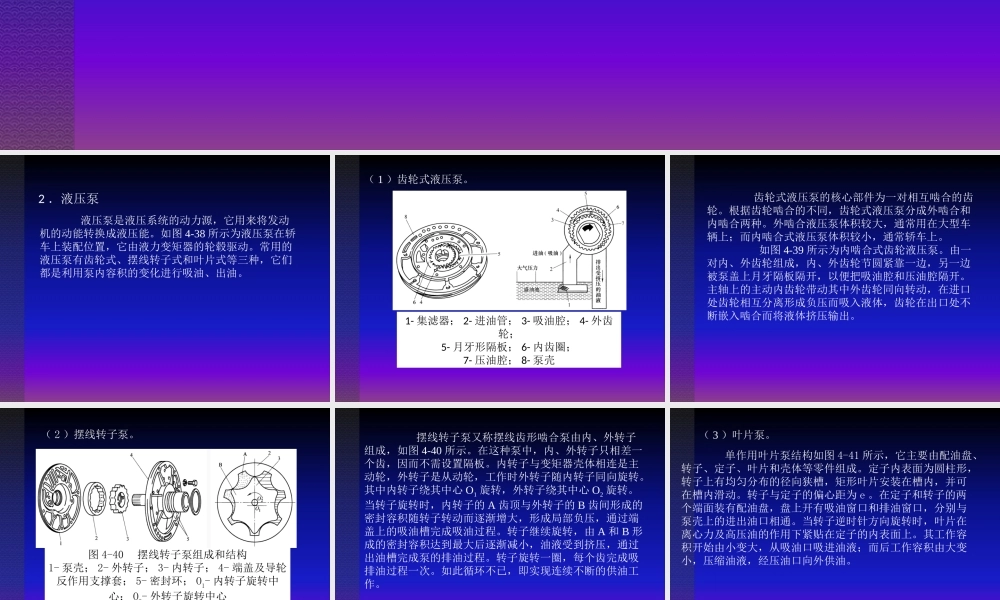

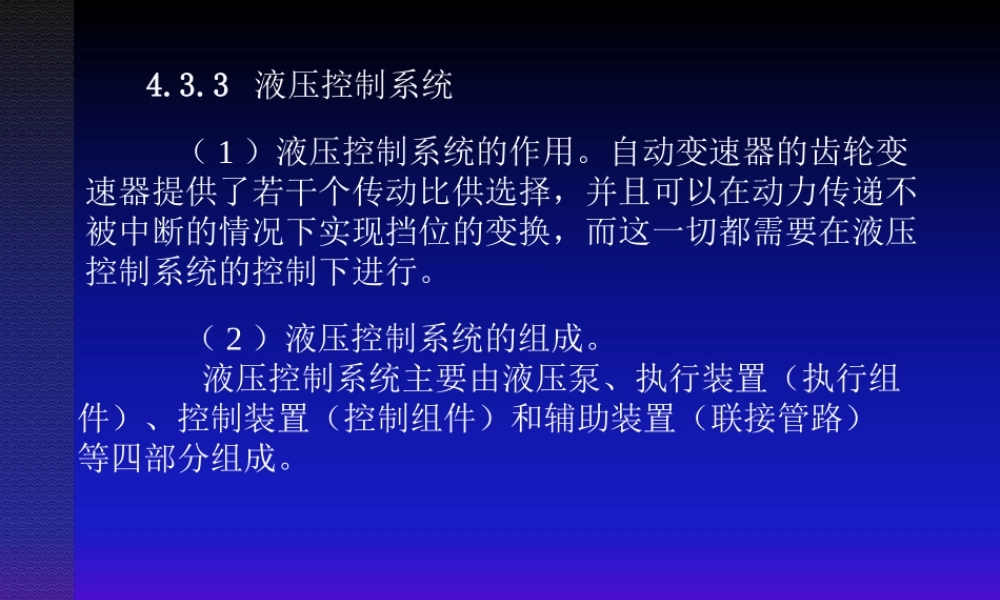

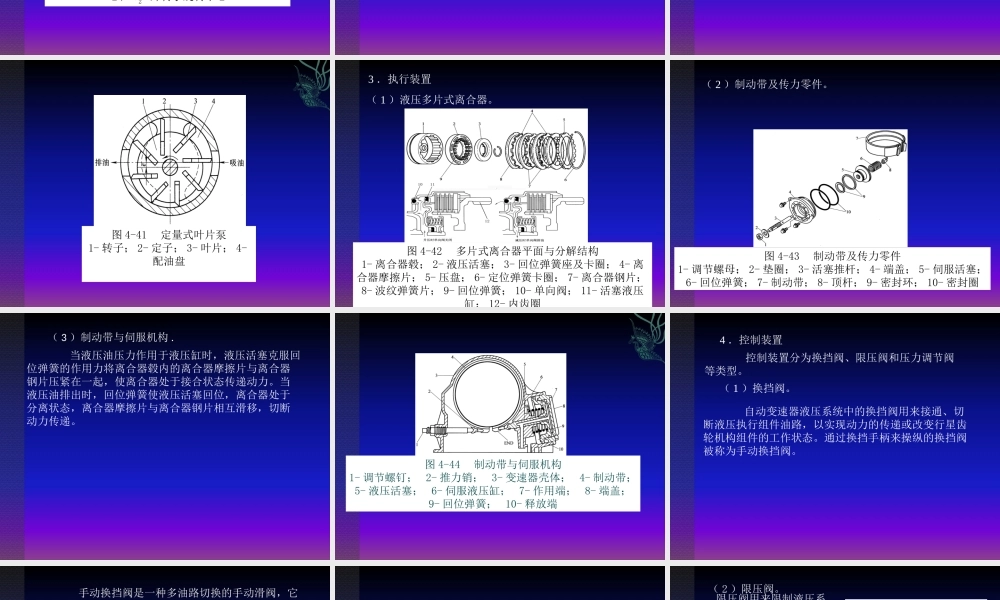

4.3.3 液压控制系统 （ 1 ）液压控制系统的作用。自动变速器的齿轮变速器提供了若干个传动比供选择，并且可以在动力传递不被中断的情况下实现挡位的变换，而这一切都需要在液压控制系统的控制下进行。 （ 2 ）液压控制系统的组成。 液压控制系统主要由液压泵、执行装置（执行组件）、控制装置（控制组件）和辅助装置（联接管路）等四部分组成。2 ．液压泵 液压泵是液压系统的动力源，它用来将发动机的动能转换成液压能。如图 4-38 所示为液压泵在轿车上装配位置，它由液力变矩器的轮毂驱动。常用的液压泵有齿轮式、摆线转子式和叶片式等三种，它们都是利用泵内容积的变化进行吸油、出油。（ 1 ）齿轮式液压泵。1- 集滤器； 2- 进油管； 3- 吸油腔； 4- 外齿轮；5- 月牙形隔板； 6- 内齿圈；7- 压油腔； 8- 泵壳 齿轮式液压泵的核心部件为一对相互啮合的齿轮。根据齿轮啮合的不同，齿轮式液压泵分成外啮合和内啮合两种。外啮合液压泵体积较大，通常用在大型车辆上；而内啮合式液压泵体积较小，通常轿车上。 如图 4-39 所示为内啮合式齿轮液压泵。由一对内、外齿轮组成，内、外齿轮节圆紧靠一边，另一边被泵盖上月牙隔板隔开，以便把吸油腔和压油腔隔开。主轴上的主动内齿轮带动其中外齿轮同向转动，在进口处齿轮相互分离形成负压而吸入液体，齿轮在出口处不断嵌入啮合而将液体挤压输出。图 4-40 摆线转子泵组成和结构1- 泵壳； 2- 外转子； 3- 内转子； 4- 端盖及导轮反作用支撑套； 5- 密封环； O1- 内转子旋转中心； O2- 外转子旋转中心（ 2 ）摆线转子泵。 摆线转子泵又称摆线齿形啮合泵由内、外转子组成，如图 4-40 所示。在这种泵中，内、外转子只相差一个齿，因而不需设置隔板。内转子与变矩器壳体相连是主动轮，外转子是从动轮，工作时外转子随内转子同向旋转。其中内转子绕其中心 O1 旋转，外转子绕其中心 O2 旋转。当转子旋转时，内转子的 A 齿顶与外转子的 B 齿间形成的密封容积随转子转动而逐渐增大，形成局部负压，通过端盖上的吸油槽完成吸油过程。转子继续旋转，由 A 和 B 形成的密封容积达到最大后逐渐减小，油液受到挤压，通过出油槽完成泵的排油过程。转子旋转一圈，每个齿完成吸排油过程一次。如此循环不已，即实现连续不断的供油工作。（ 3 ）叶片泵。 单作用叶片泵结构如图 4-41 所示，它主要由配油盘、转子、定子、叶片和壳体等零件组成。定子内表面为圆...
