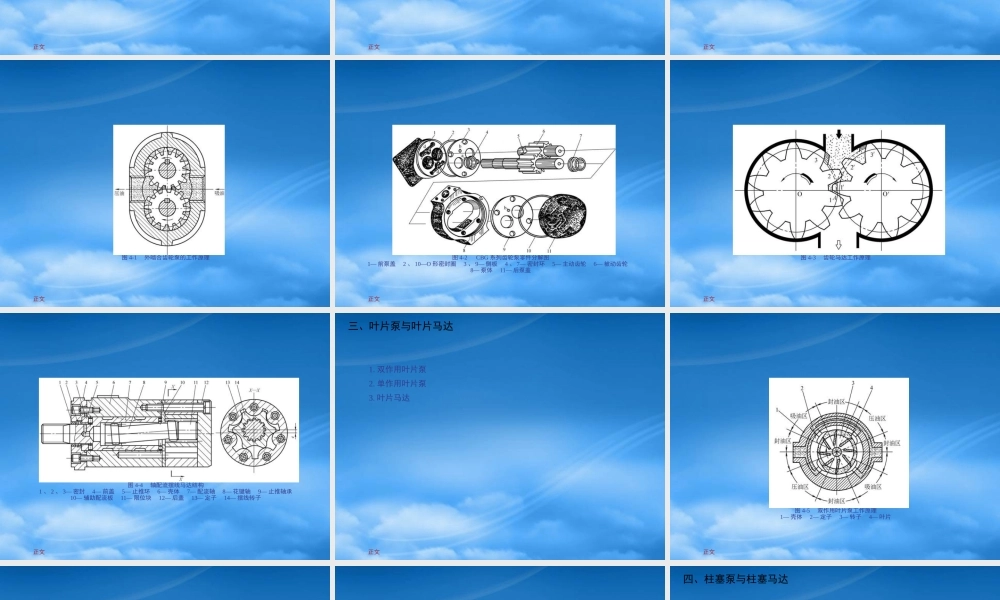

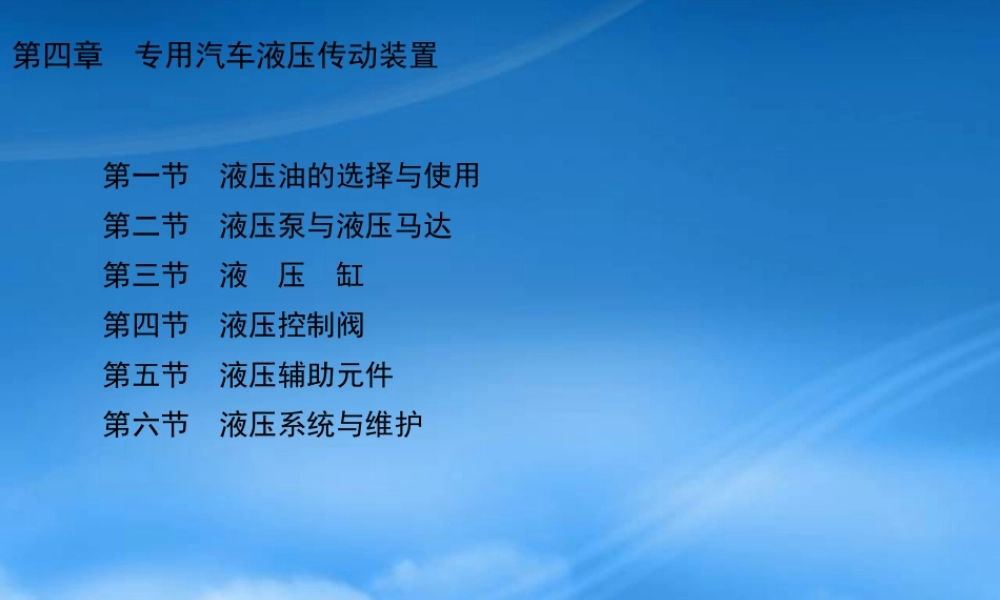

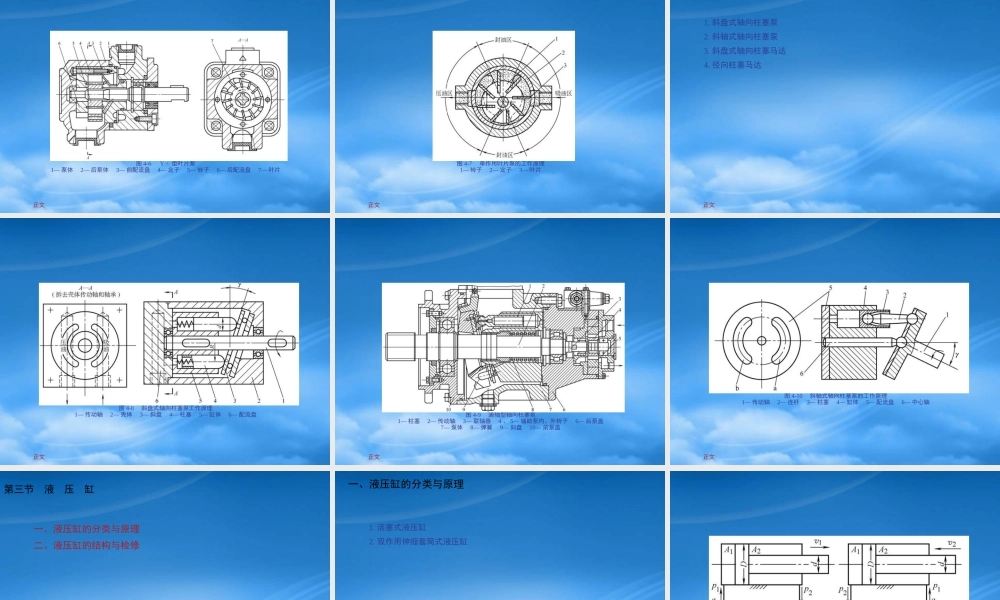

正文第四章 专用汽车液压传动装置第一节 液压油的选择与使用第二节 液压泵与液压马达第三节 液 压 缸第四节 液压控制阀第五节 液压辅助元件第六节 液压系统与维护正文第一节 液压油的选择与使用一、对液压油的使用要求二、液压油的品种三、液压油的选择正文二、液压油的品种表 4-1 H 组 ( 液压系统 ) 产品的常用品种及其特性和用途类型名称产品符号组成、特性和用途正文表 4-1 H 组 ( 液压系统 ) 产品的常用品种及其特性和用途矿油普通液压油 L—HL15 、 22 、 32 、 46 、68 、 100 、 150 精制矿油加添加剂 , 提高抗氧化和防锈性能 , 适用于一般设备的中低压系统，也适用于换油期较长的轻负荷机械的油浴式非循环润滑系统。无本产品时可用 L—HM油或用其他抗氧化防锈性润滑油抗磨液压油 L—HM15 、 22 、 32 、 46、 68 、 100 、 150 在 L—HL 油的基础上加添加剂改善了其抗磨性。适用于低、中、高压液压系统（如工程机械、车辆液压系统），也可用于其他中等负荷机械润滑部位。对油液有低温性能要求或无本产品时，可选用 L—HV油低温液压油 L—HV15 、 22 、 32 、 46 、68 、 100 在 L—HM 油的基础上加添加剂改善了其粘温特性。适用于环境温度变化较大和工作条件恶劣（野外工程和远洋船舶等）的低、中、高压液压系统，也可用于中等负荷的机械润滑部位高粘度指数液压油 L—HR15 、 32 、 46 在 L—HL 油的基础上加添加剂 , 改善粘温特性 ,VI 值达 175 以上 , 适用于环境温度变化较大和工作条件恶劣（野外工程和远洋船舶等）以及对粘温特性有特殊要求的低压系统 , 如数控机床液压系统正文第二节 液压泵与液压马达一、液压泵与液压马达的主要性能参数二、齿轮泵与齿轮马达三、叶片泵与叶片马达四、柱塞泵与柱塞马达正文一、液压泵与液压马达的主要性能参数1. 压力2. 转速3. 排量、流量4. 效率正文二、齿轮泵与齿轮马达1. 外啮合齿轮泵2. 外啮合齿轮马达3. 摆线齿轮液压马达正文图 4-1 外啮合齿轮泵的工作原理正文图 4-2 CBG 系列齿轮泵零件分解图1— 前泵盖 2 、 10—O 形密封圈 3 、 9— 侧板 4 、 7— 密封环 5— 主动齿轮 6— 被动齿轮 8— 泵体 11— 后泵盖正文图 4-3 齿轮马达工作原理正文图 4-4 轴配流摆线马达结构1 、 2 、 3— 密封 4— 前盖 5— 止推环 6— 壳体 7— 配流轴 8— 花键...
