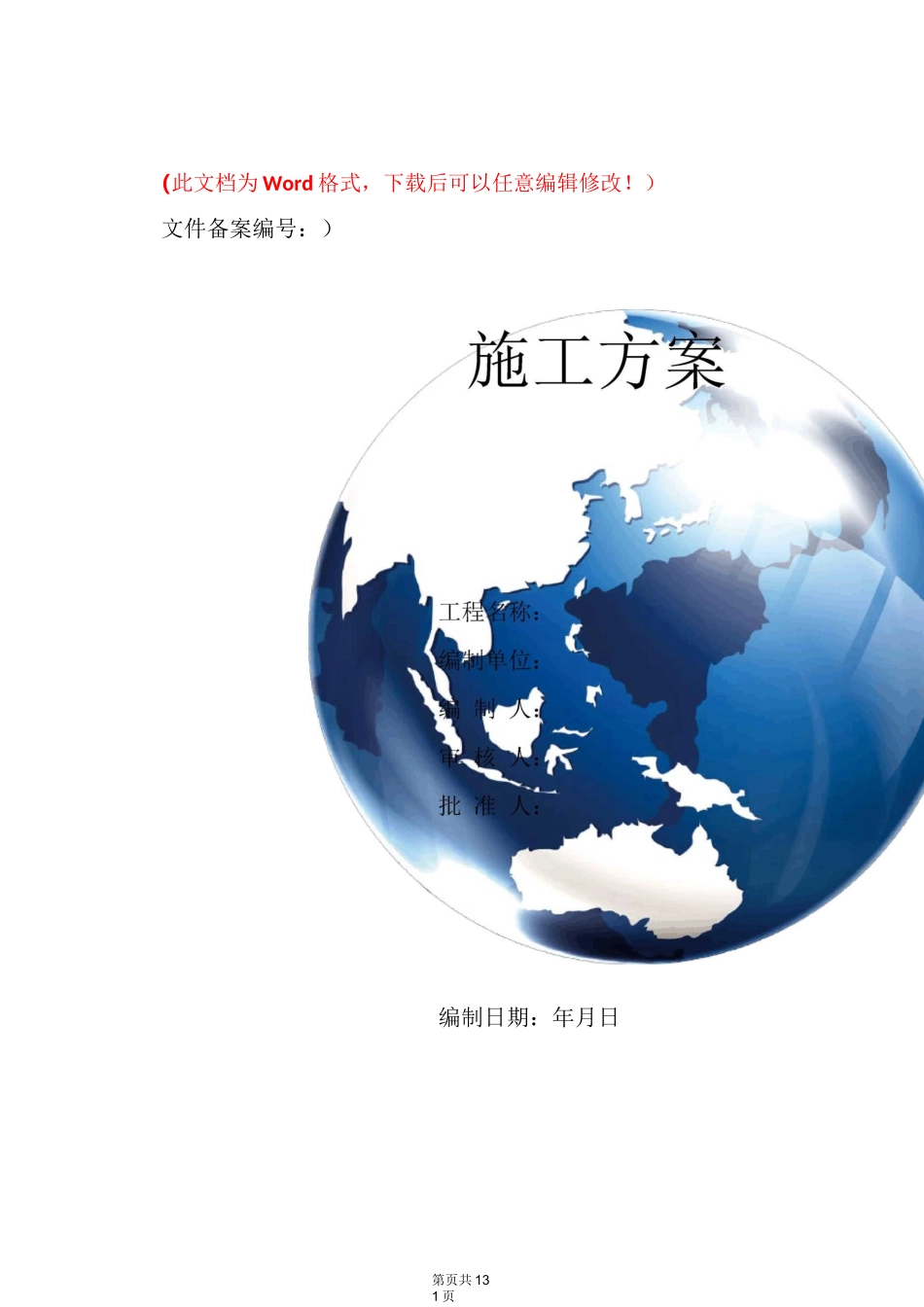

第页共 131 页（此文档为 Word 格式，下载后可以任意编辑修改！）文件备案编号：）编制日期：年月日第页共 231 页一、工程概况 3二、施工程序 3三、施工准备 41、材料准备：42、技术准备：43、工具准备：4四、施工技术要求：41、配管 42、配线 83、桥架安装 104、电缆敷设 135、电气器具及配电箱安装 146、配电柜安装 167、防雷与接地 168、电机的安装及检查 209、低压电气动力设备试运行 2310、灾自动报警及联动控制系统 25五、技术质量保证措施：26六、安全及文明施工：29第页共 331 页一、工程概况本工程为新龙桥塑料有限公司新建场区工程，由办公楼、培训中心、成品库房、辅材仓库、等八个单体工程组成，本工程电气安装由电气照明系统、火灾自动报警及联动系统、电话、电视、防雷接地系统组成。电源入户采用 2XSC80 管埋地敷设，电视、电话入户也均为 2XSC80 管埋地敷设。水平干线以桥架为主，并以（300+200）X100 为主，垂直强、弱电干线在每层配电间内以桥架敷设。在首层设由总等电位箱 MEB,首层设由消防控制室、总配电房和换热站。用电末端以包间内照明、风机盘管用电为主。在首层设置消防控制室设有感温、煤气探测器，其它部位均设有感烟探测器。设备有排烟、排风机、新风机、热交换机、排水泵、给水机主等二、施工程序熟悉图纸一按图要求选合格产品一提材料计划配备施工机具、用具一按种类及施工先后提出当月材料计划 f 施工前的加工、除锈、切割、套丝、焊弯一配合土建进行初装修，把线、缆、各种箱体及各种予埋到位一土建刷最后一道油漆涂料前，把箱内设备连接到位，箱门、开关、插座、接线盒盖等设备安装完毕一清理电器设备内外一切灰尘、杂物及修补完毕一测试所有电线、电缆等绝缘并做好记录一通电试验不小于 24 小时，必须达到规范要求一交工前，并交一套合格的竣工资料及所有设备的钥匙一检查验收一竣工交付使用。第页共 431页三、施工准备1、材料准备：（1）材料及设备进场需经业主、监理及我方现场主管验收后方能使用。各种设备、主材、配件必须具有生产厂家说明书，材料质量证明书、产品合格证及当地质检部门所要求的证明资料。（2）如发现不合格材料，材料人员，现场主管及有关人员立即将不合格材料作退场处理，并按开发区《建设工程质量管理手册》编制《不合格材料处理记录》，以防不合格材料混入工程中。（3）进场材料堆放整齐，规格、型号要分清，每一种型号必须挂牌、注明规格、名称、材质...
