电气控制柜检验规程

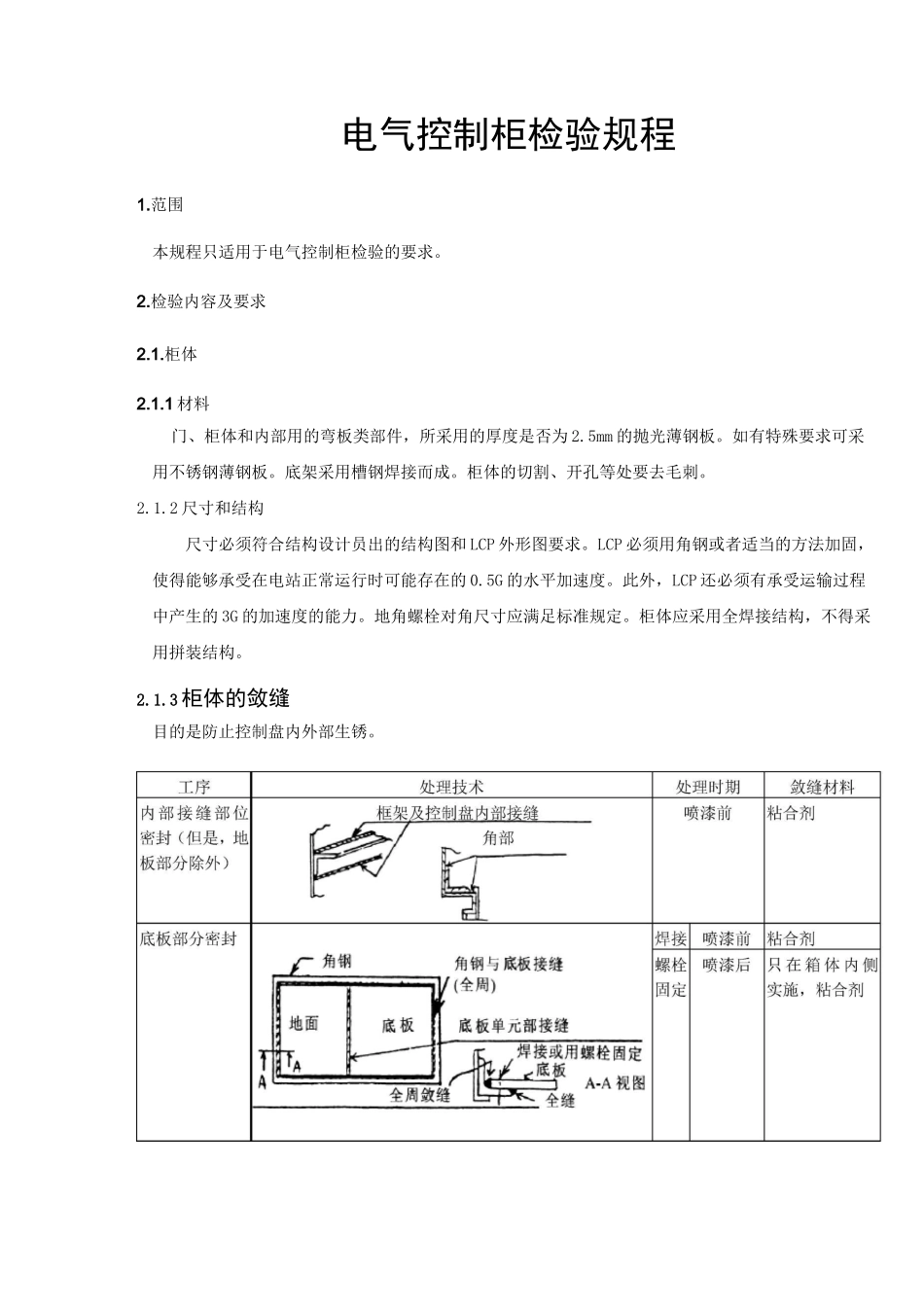

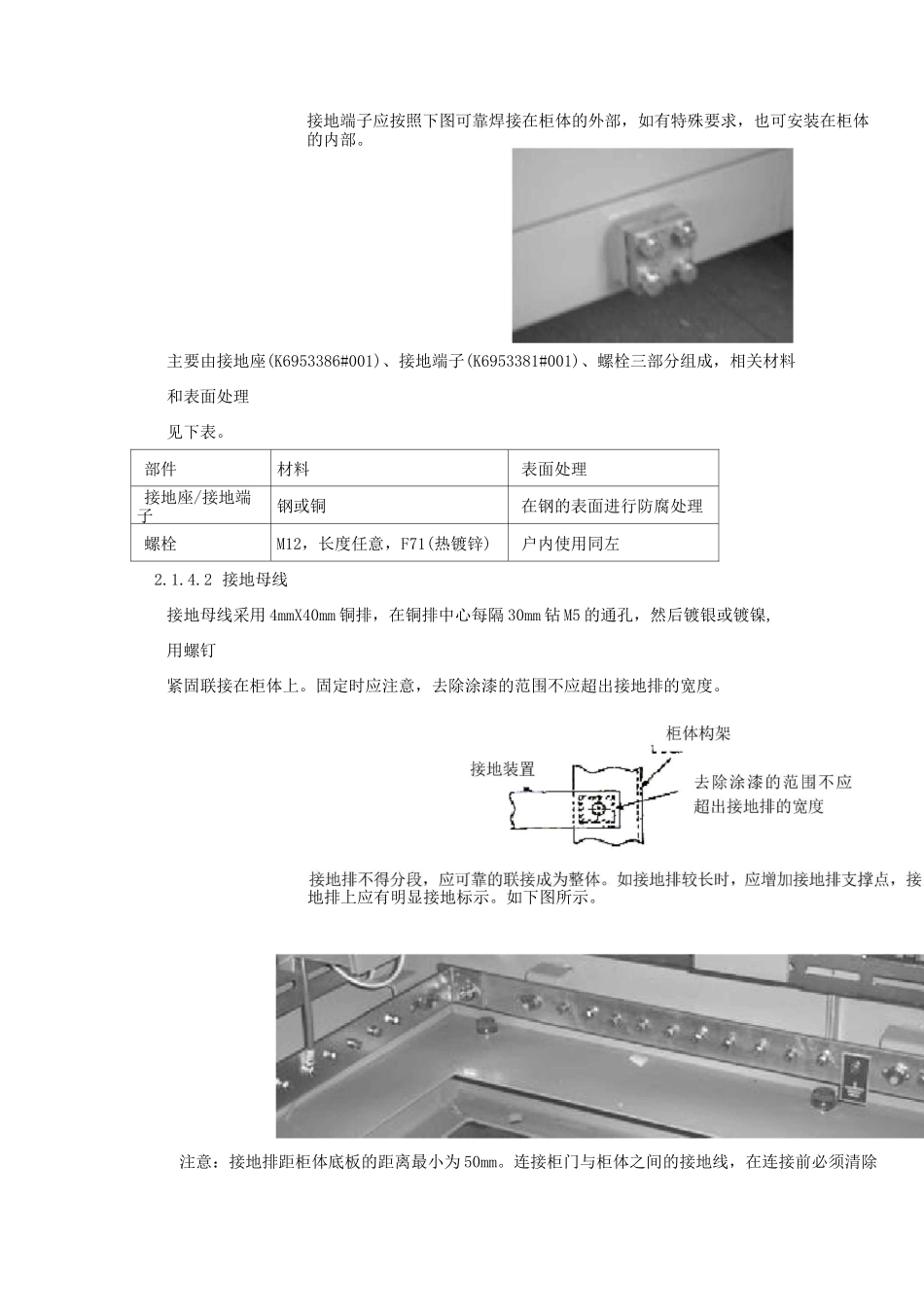

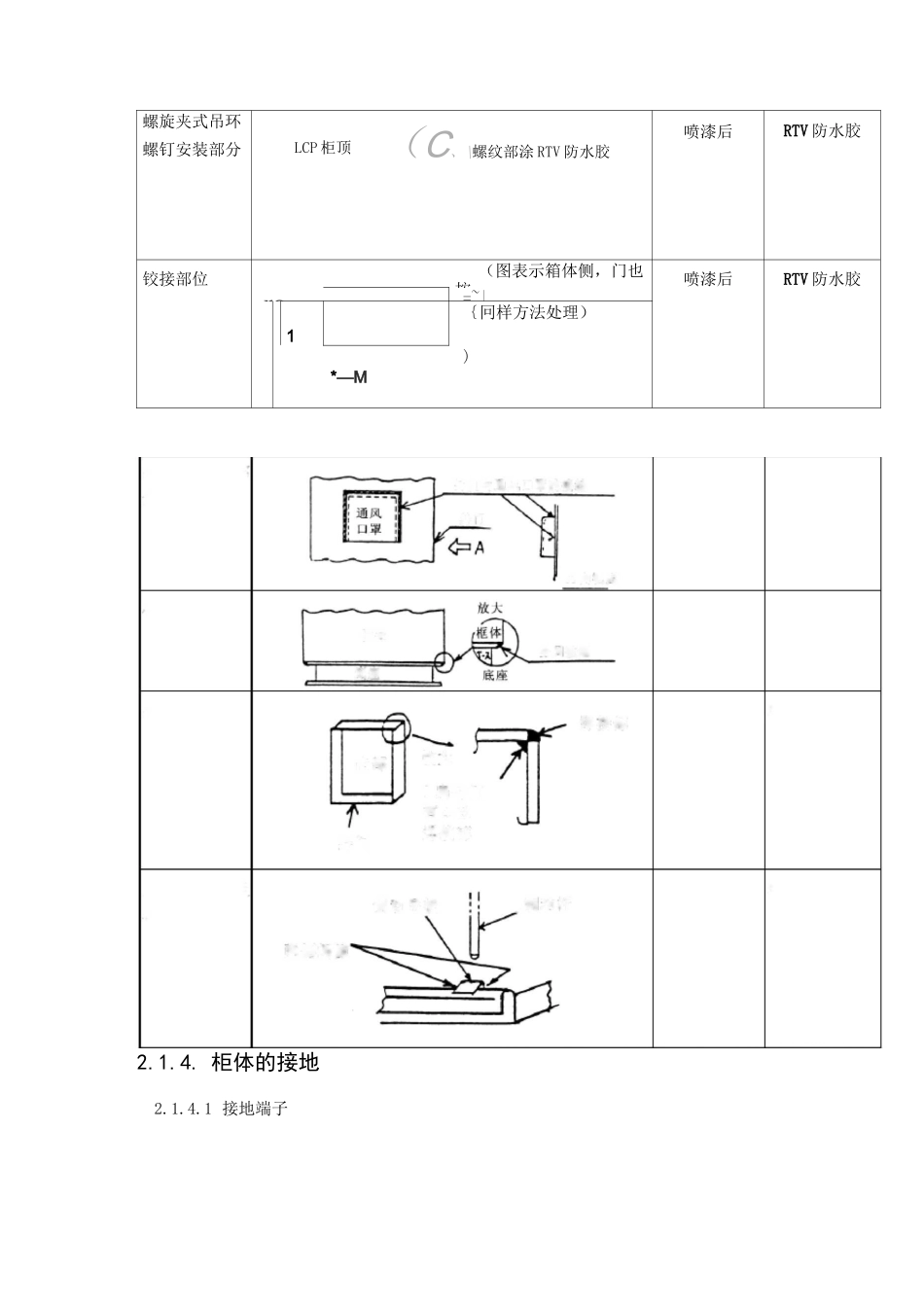

电气控制柜检验规程1.范围本规程只适用于电气控制柜检验的要求。2.检验内容及要求2.1.柜体2.1.1 材料门、柜体和内部用的弯板类部件，所采用的厚度是否为 2.5mm 的抛光薄钢板。如有特殊要求可采用不锈钢薄钢板。底架采用槽钢焊接而成。柜体的切割、开孔等处要去毛刺。2.1.2 尺寸和结构尺寸必须符合结构设计员出的结构图和 LCP 外形图要求。LCP 必须用角钢或者适当的方法加固，使得能够承受在电站正常运行时可能存在的 0.5G 的水平加速度。此外，LCP 还必须有承受运输过程中产生的 3G 的加速度的能力。地角螺栓对角尺寸应满足标准规定。柜体应采用全焊接结构，不得采用拼装结构。2.1.3 柜体的敛缝目的是防止控制盘内外部生锈。底内两侧间晾喷漆RTV 防水胶外几向视底座部分密喷漆RTV 防水胶框全周接外门接喷漆粘合焊接旅外喷漆粘合制功导板1 扇外门有 4处焊接外门通风口部分密封正门制动导板部亠制动外门与通风口犖的接程螺旋夹式吊环螺钉安装部分LCP 柜顶 （C、\螺纹部涂 RTV 防水胶喷漆后RTV 防水胶铰接部位（图表示箱体侧，门也按喷漆后RTV 防水胶.ro-=~|1｛冋样方法处理）*—M)2.1.4. 柜体的接地2.1.4.1 接地端子接地端子应按照下图可靠焊接在柜体的外部，如有特殊要求，也可安装在柜体的内部。主要由接地座(K6953386#001)、接地端子(K6953381#001)、螺栓三部分组成，相关材料和表面处理见下表。部件材料表面处理接地座/接地端子钢或铜在钢的表面进行防腐处理螺栓M12，长度任意，F71(热镀锌)户内使用同左2.1.4.2 接地母线接地母线采用 4mmX40mm 铜排，在铜排中心每隔 30mm 钻 M5 的通孔，然后镀银或镀镍,用螺钉紧固联接在柜体上。固定时应注意，去除涂漆的范围不应超出接地排的宽度。地排上应有明显接地标示。如下图所示。注意：接地排距柜体底板的距离最小为 50mm。连接柜门与柜体之间的接地线，在连接前必须清除接地螺栓外部的防锈漆以确保可靠接地。2.1.5. 柜体的密封2.1.5.1 柜门密封每个 LCP 都应采用橡胶垫圈密封。此外，柜门关闭时与密封垫圈接触的部分涂上“白色凡士林”以保证接触良好，检查柜门密封性能的方法，将一宽度为 50mm 的普通纸条置于柜门与柜体之间，关上柜门后，以拉不出纸条为判据判定柜门密封性能，而且必须在2.1.6. 控制面板2.1.6.1门的开孔依照 LCP 外形图上的不同的元件，检查他们的开孔大小和位置尺寸是否符合要求。2.1.6.2门控开关支架门控开关支架的位置是否正确，在门打...
