(完整版)电动机检修作业指导书

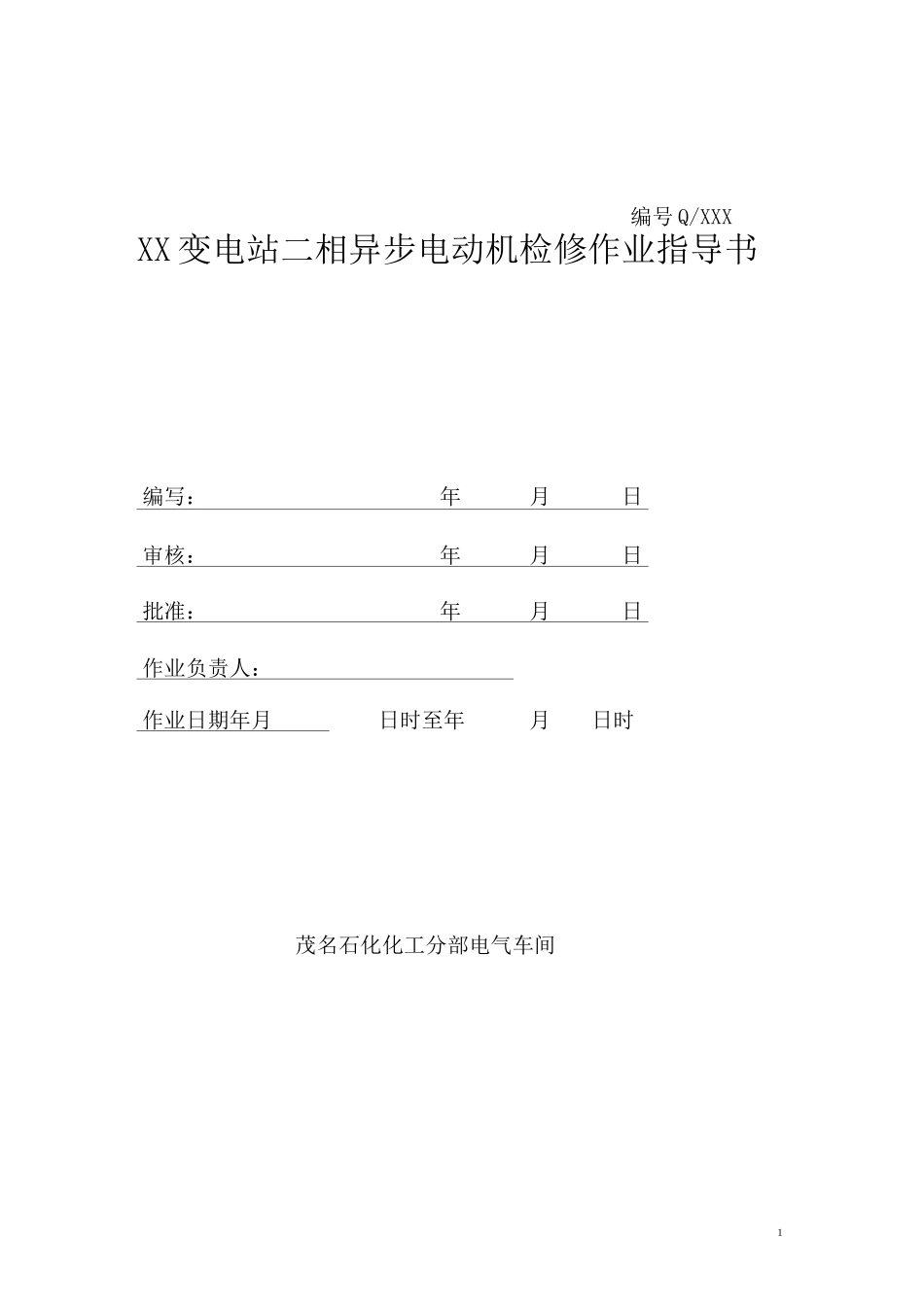

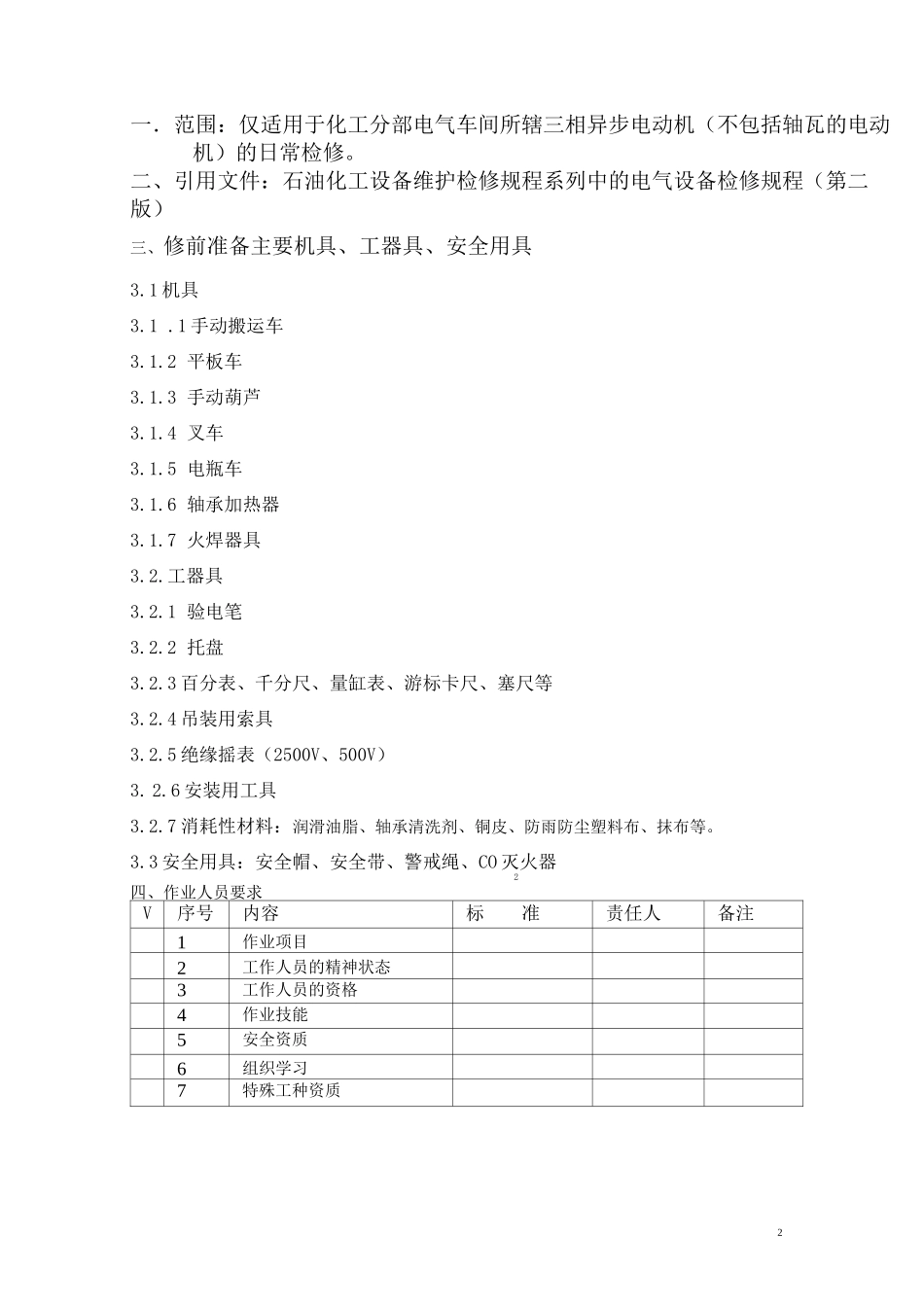

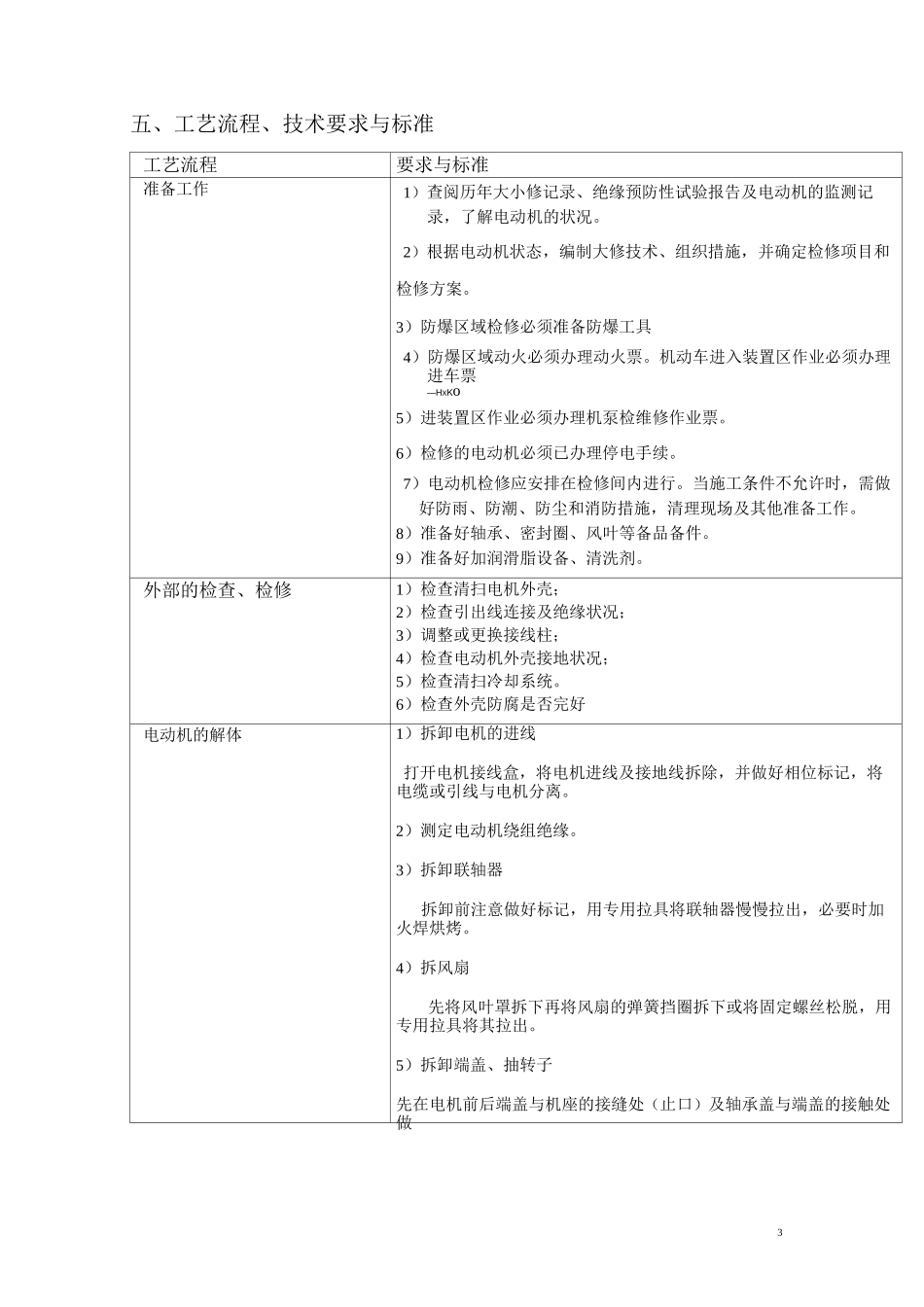

1编号 Q/XXXXX 变电站二相异步电动机检修作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时茂名石化化工分部电气车间2一．范围：仅适用于化工分部电气车间所辖三相异步电动机（不包括轴瓦的电动机）的日常检修。二、引用文件：石油化工设备维护检修规程系列中的电气设备检修规程（第二版）三、修前准备主要机具、工器具、安全用具3.1 机具3.1 .1 手动搬运车3.1.2 平板车3.1.3 手动葫芦3.1.4 叉车3.1.5 电瓶车3.1.6 轴承加热器3.1.7 火焊器具3.2.工器具3.2.1 验电笔3.2.2 托盘3.2.3 百分表、千分尺、量缸表、游标卡尺、塞尺等3.2.4 吊装用索具3.2.5 绝缘摇表（2500V、500V）3. 2.6 安装用工具3.2.7 消耗性材料：润滑油脂、轴承清洗剂、铜皮、防雨防尘塑料布、抹布等。3.3 安全用具：安全帽、安全带、警戒绳、CO 灭火器2四、作业人员要求V序号内容标准责任人备注1作业项目2工作人员的精神状态3工作人员的资格4作业技能5安全资质6组织学习7特殊工种资质3五、工艺流程、技术要求与标准工艺流程要求与标准准备工作1）查阅历年大小修记录、绝缘预防性试验报告及电动机的监测记录，了解电动机的状况。2）根据电动机状态，编制大修技术、组织措施，并确定检修项目和检修方案。3）防爆区域检修必须准备防爆工具4）防爆区域动火必须办理动火票。机动车进入装置区作业必须办理进车票—HXKo5）进装置区作业必须办理机泵检维修作业票。6）检修的电动机必须已办理停电手续。7）电动机检修应安排在检修间内进行。当施工条件不允许时，需做好防雨、防潮、防尘和消防措施，清理现场及其他准备工作。8）准备好轴承、密封圈、风叶等备品备件。9）准备好加润滑脂设备、清洗剂。外部的检查、检修1）检查清扫电机外壳；2）检查引出线连接及绝缘状况；3）调整或更换接线柱；4）检查电动机外壳接地状况；5）检查清扫冷却系统。6）检查外壳防腐是否完好电动机的解体1）拆卸电机的进线打开电机接线盒，将电机进线及接地线拆除，并做好相位标记，将电缆或引线与电机分离。2）测定电动机绕组绝缘。3）拆卸联轴器拆卸前注意做好标记，用专用拉具将联轴器慢慢拉出，必要时加火焊烘烤。4）拆风扇先将风叶罩拆下再将风扇的弹簧挡圈拆下或将固定螺丝松脱，用专用拉具将其拉出。5）拆卸端盖、抽转子先在电机前后端盖与机座的接缝处（止口）及轴承盖与端盖的接触处做4好标记以便复位。一般电动机先拆卸前侧轴承盖，后拆后侧...
