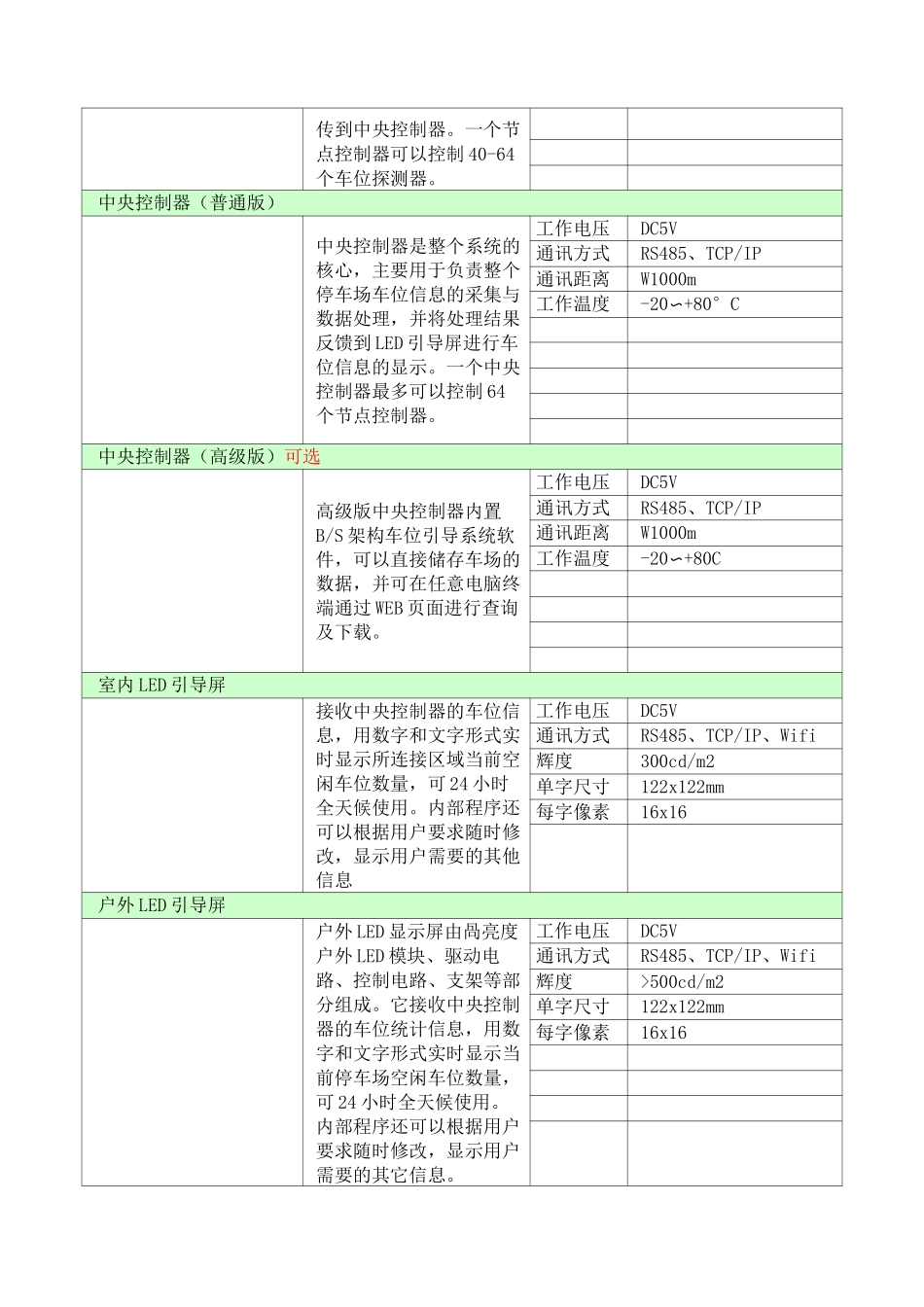

车位引导系统原理通过安装在每个车位上方的超声波车位探测器，实时采集停车场的各个车位的车辆信息。连接探测器的节点控制器会按照轮询的方式，对所连接的各个探测器信息进行收集，并按照一定规则将数据压缩编码后反馈给中央控制器，由中央控制器完成数据处理，并将处理后的车位数据发送到停车场各个 LED 指示屏进行空车位信息的显示，从而实现引导车辆进入空余车位的功能。系统同时将数据传送给计算机，由计算机将数据存放到数据库服务器，用户可通过计算机终端查询停车场的实时车位信息及车场的年、月、日统计数据。功能原理图（TCP/IP）功能原理图（485 通讯）功能原理图（无线通讯）二、车位引导系统组成超声波车位探测器安装在每个车位的正上方，米用超声波测距的工作原理米集停车场的实时车位数集，并将采集信息通过 RS-485 通讯反馈到车位显示灯及节点控制器。工作电压DC24V工作电流10mA通讯方式RS485、TCP/IP检测距离0.1~3.5m通讯距离WIOOOm通讯速率9600bps工作温度-20~80°C指示灯安装在每个车位的前方，用于显示当前车位状态。当指示灯为绿色时，表示车位为空车位；当指示灯为红色时，表示车位上有车辆停泊。工作电压DC5V工作电流20MALED 灯珠数6 红 6 绿外壳材料ABS工作温度-50C〜+80C可视角度360°可视距离>50m节点控制器节点控制器是超声波车位探测系统的中间层，用于对超声波探测器进行分组管理，循环检测所辖探测器的信息，并将有关信息工作电压DC24V通讯距离W1200m通讯方式RS485、TCP/IP、Wifi容量40-60 个工作温度-20〜+80C传到中央控制器。一个节点控制器可以控制 40-64个车位探测器。中央控制器（普通版）中央控制器是整个系统的核心，主要用于负责整个停车场车位信息的采集与数据处理，并将处理结果反馈到 LED 引导屏进行车位信息的显示。一个中央控制器最多可以控制 64个节点控制器。工作电压DC5V通讯方式RS485、TCP/IP通讯距离W1000m工作温度-20〜+80°C中央控制器（高级版）可选高级版中央控制器内置B/S 架构车位引导系统软件，可以直接储存车场的数据，并可在任意电脑终端通过 WEB 页面进行查询及下载。工作电压DC5V通讯方式RS485、TCP/IP通讯距离W1000m工作温度-20〜+80C室内 LED 引导屏接收中央控制器的车位信息，用数字和文字形式实时显示所连接区域当前空闲车位数量，可 24 小时全天候使用。内部程序还可以根据用户要求随时修改，显示用户需要的其他信息工作电压DC5V通讯方式RS485、TCP/IP、Wifi...
