空心薄壁墩施工专项方案

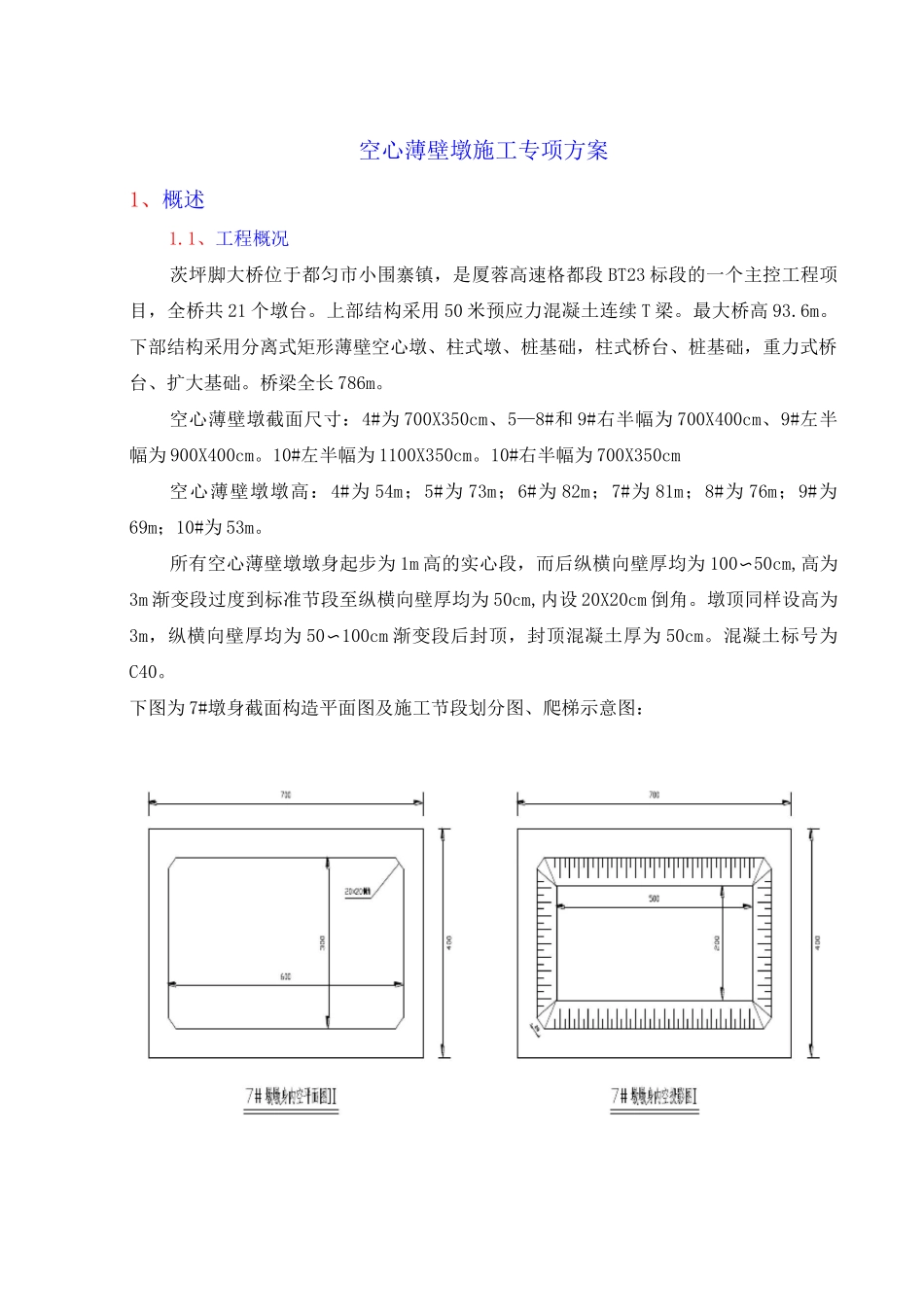

空心薄壁墩施工专项方案1、概述1.1、工程概况茨坪脚大桥位于都匀市小围寨镇，是厦蓉高速格都段 BT23 标段的一个主控工程项目，全桥共 21 个墩台。上部结构采用 50 米预应力混凝土连续 T 梁。最大桥高 93.6m。下部结构采用分离式矩形薄壁空心墩、柱式墩、桩基础，柱式桥台、桩基础，重力式桥台、扩大基础。桥梁全长 786m。空心薄壁墩截面尺寸：4#为 700X350cm、5—8#和 9#右半幅为 700X400cm、9#左半幅为 900X400cm。10#左半幅为 1100X350cm。10#右半幅为 700X350cm空心薄壁墩墩高：4#为 54m；5#为 73m；6#为 82m；7#为 81m；8#为 76m；9#为69m；10#为 53m。所有空心薄壁墩墩身起步为 1m 高的实心段，而后纵横向壁厚均为 100〜50cm,高为3m 渐变段过度到标准节段至纵横向壁厚均为 50cm,内设 20X20cm 倒角。墩顶同样设高为3m，纵横向壁厚均为 50〜100cm 渐变段后封顶，封顶混凝土厚为 50cm。混凝土标号为C40。下图为 7#墩身截面构造平面图及施工节段划分图、爬梯示意图：V外侧混凝土保护层中，贴近最外层钢筋放置一层 8mm 网格间距为 lOXIOcm 的带肋钢筋焊网。空心薄壁墩墩身施工均采用爬模施工。共拟投入六套爬模，即三个墩六个墩柱的模板。按 7#、8#、10#-9#、5#、6#-4#依次施工。7#、8#、10#墩墩身施工拟在 2008 年 11-2009 年 2 月期间进行;5#、6#、9#墩墩身拟在 2009 年 1 月－2009 年 5 月期间进行;4#墩墩身拟在 2009 年 4-6 月期间进行。墩身第一节浇注高度为 4.6m,而后每节浇注高度为 4.5m,在墩顶处进行部分调整。7#墩身施工节段见上图。1.2、气象条件桥址位于亚热带季风温湿气候区，夏长冬短，四季分明，夏无酷暑，东无严寒。路线所跨河流的洪水成因主要为暴雨，系雨源型河流。区域内降雨量充沛，河流洪水暴涨暴落，洪峰历时短，来势猛，涨落迅速，洪枯水位变幅大。夏秋两季易形成洪水，滑坡，崩塌等自然灾害。年平均气温 15.9 度，极端最高气温 34.4 度，极端最低气温-7.9 度。年均无霜气 294 天，年均冰冻期 7 天。年均降水 1448.1 毫米，多集中在 5-8 月。因本桥薄壁空心墩施工投入两台塔吊（F023B 型和 5013 型），施工时周转使用，总体施工时间较长，施工期间受雨水自然气象因素影响不大，考虑到极端低气温施工，有必要做好冬期施工防冻措施。2、施工工艺及方法2.1、总体施工工艺4#-10#墩身施工主要采用爬模系统，按每 4.5m 高标准节段进行施工。钢筋主筋...
