大金VRV3产品介绍(三)

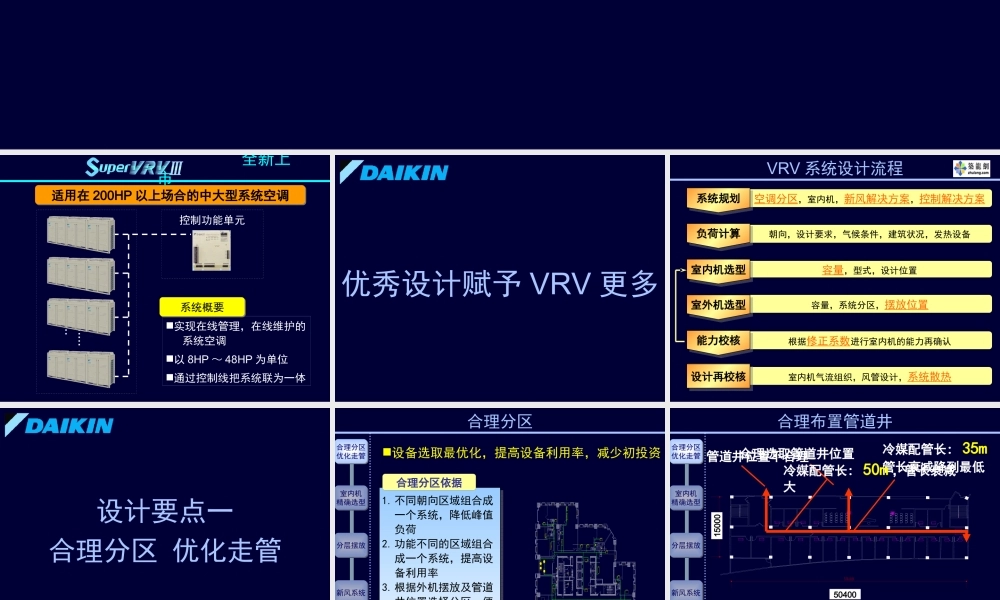

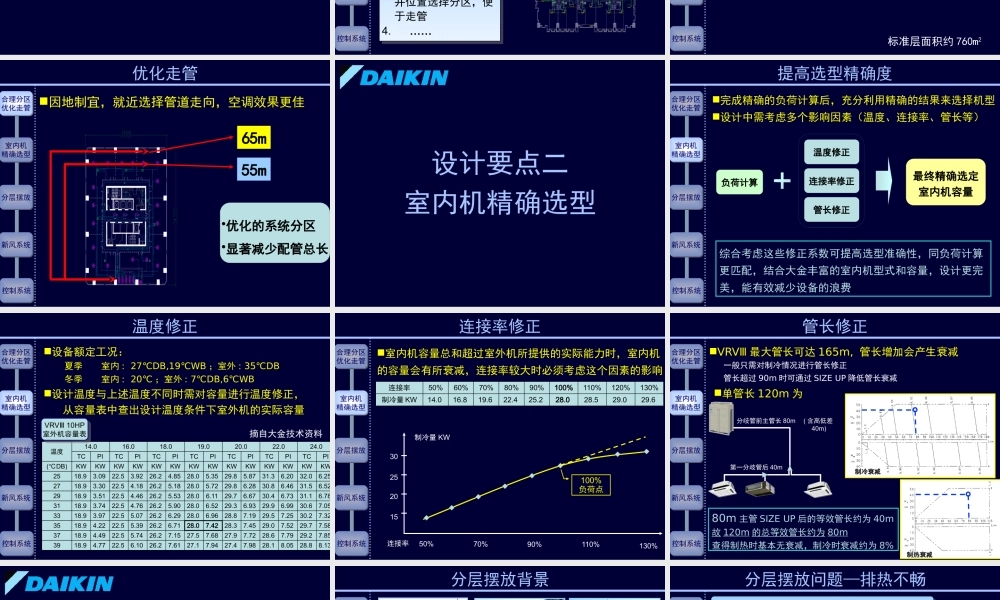

2006 年 7 月同步上市 全新上市………实现在线管理，在线维护的 系统空调以 8HP ～ 48HP 为单位通过控制线把系统联为一体系统概要系统概要控制功能单元适用在 200HP 以上场合的中大型系统空调适用在 200HP 以上场合的中大型系统空调优秀设计赋予 VRV 更多VRV 系统设计流程空调分区，室内机，新风解决方案，控制解决方案朝向，设计要求，气候条件，建筑状况，发热设备容量，型式，设计位置室内机气流组织，风管设计，系统散热根据修正系数进行室内机的能力再确认容量，系统分区，摆放位置系统规划系统规划负荷计算负荷计算室内机选型室内机选型室外机选型室外机选型设计再校核设计再校核能力校核能力校核设计要点一合理分区 优化走管控制系统控制系统新风系统新风系统分层摆放分层摆放室内机 精确选型室内机 精确选型合理分区优化走管合理分区优化走管合理分区设备选取最优化，提高设备利用率，减少初投资1.不同朝向区域组合成一个系统，降低峰值负荷2.功能不同的区域组合成一个系统，提高设备利用率3.根据外机摆放及管道井位置选择分区，便于走管4. ……1.不同朝向区域组合成一个系统，降低峰值负荷2.功能不同的区域组合成一个系统，提高设备利用率3.根据外机摆放及管道井位置选择分区，便于走管4. ……合理分区依据控制系统控制系统新风系统新风系统分层摆放分层摆放室内机 精确选型室内机 精确选型合理分区优化走管合理分区优化走管合理布置管道井标准层面积约 760m21500050400冷媒配管长： 35m管长衰减降到最低合理选取管道井位置管道井位置不合理冷媒配管长： 50m ，管长衰减大控制系统控制系统新风系统新风系统分层摆放分层摆放室内机 精确选型室内机 精确选型合理分区优化走管合理分区优化走管•优化的系统分区•显著减少配管总长65m优化走管55m因地制宜，就近选择管道走向，空调效果更佳设计要点二室内机精确选型控制系统控制系统新风系统新风系统分层摆放分层摆放室内机 精确选型室内机 精确选型合理分区优化走管合理分区优化走管提高选型精确度完成精确的负荷计算后，充分利用精确的结果来选择机型设计中需考虑多个影响因素（温度、连接率、管长等）负荷计算温度修正连接率修正管长修正最终精确选定室内机容量综合考虑这些修正系数可提高选型准确性，同负荷计算更匹配，结合大金丰富的室内机型式和容量，设计更完美，能有效减少设备的浪费控制系统控制系统新风系统新风系统分层摆放分层摆放...
