大空间建筑气流组织(二)

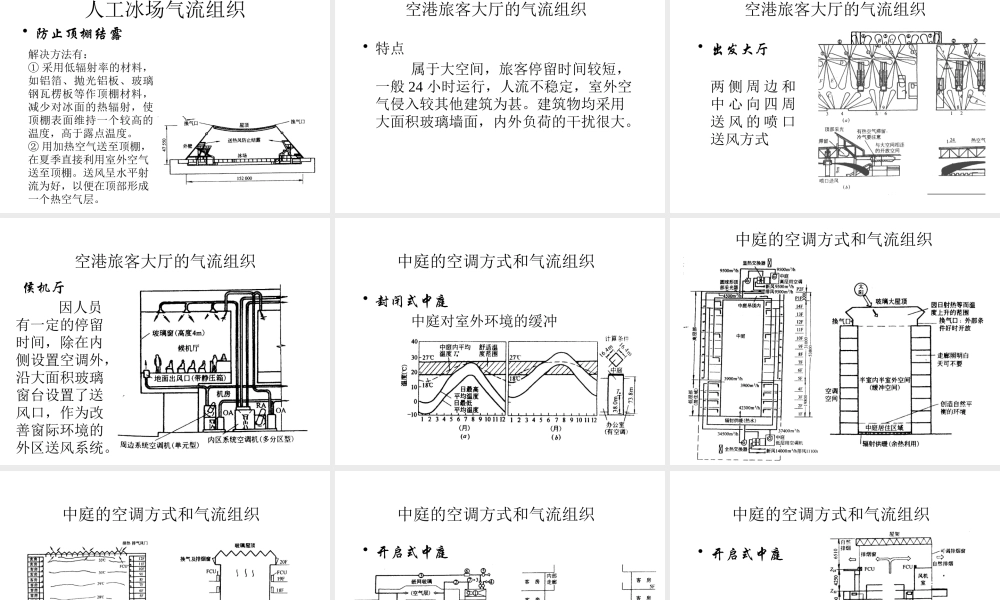

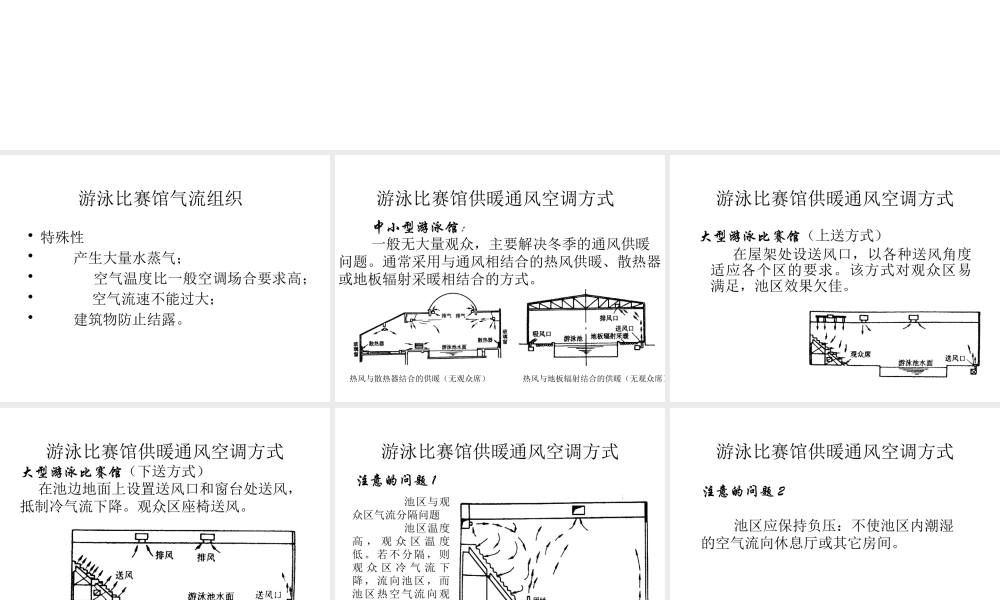

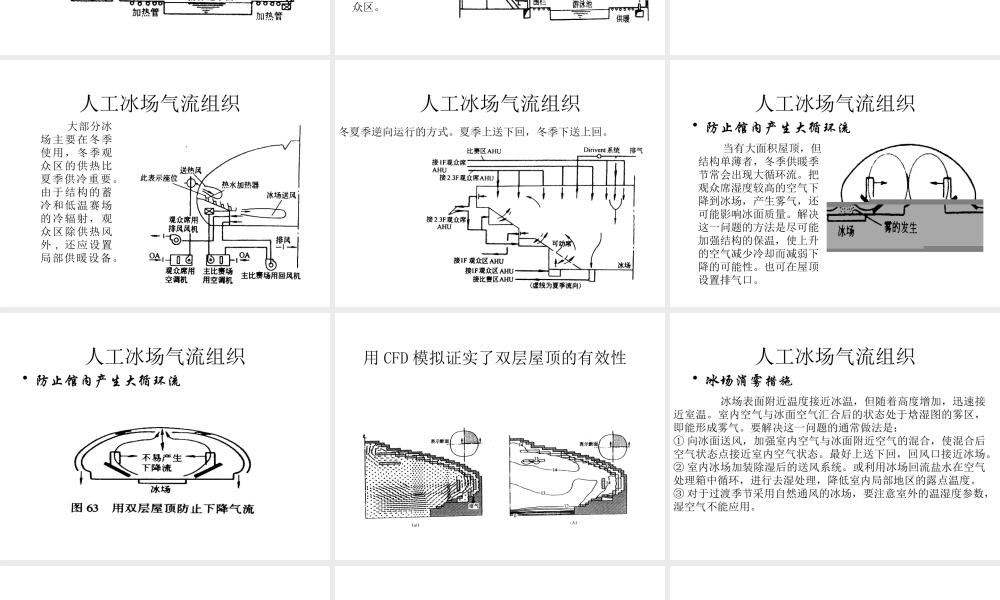

大空间建筑气流组织 ( 二 )《大空间建筑空调实录》范存养编著游泳比赛馆气流组织 • 特殊性• 产生大量水蒸气；• 空气温度比一般空调场合要求高；• 空气流速不能过大；• 建筑物防止结露。 游泳比赛馆供暖通风空调方式 中小型游泳馆： 一般无大量观众，主要解决冬季的通风供暖问题。通常采用与通风相结合的热风供暖、散热器或地板辐射采暖相结合的方式。 热风与散热器结合的供暖（无观众席） 热风与地板辐射结合的供暖（无观众席） 游泳比赛馆供暖通风空调方式大型游泳比赛馆（上送方式） 在屋架处设送风口，以各种送风角度适应各个区的要求。该方式对观众区易满足，池区效果欠佳。 游泳比赛馆供暖通风空调方式大型游泳比赛馆（下送方式） 在池边地面上设置送风口和窗台处送风，抵制冷气流下降。观众区座椅送风。游泳比赛馆供暖通风空调方式注意的问题 1 池区与观众区气流分隔问题 池区温度高 ， 观 众 区 温 度低。若不分隔，则观 众 区 冷 气 流 下降，流向池区，而池区热空气流向观众区。游泳比赛馆供暖通风空调方式注意的问题 2 池区应保持负压：不使池区内潮湿的空气流向休息厅或其它房间。 人工冰场气流组织 大部分冰场主要在冬季使用，冬季观众区的供热比夏季供冷重要。由于结构的蓄冷和低温赛场的冷辐射，观众区除供热风外 , 还应设置局部供暖设备。 人工冰场气流组织冬夏季逆向运行的方式。夏季上送下回，冬季下送上回。人工冰场气流组织• 防止馆内产生大循环流 当有大面积屋顶，但结构单薄者，冬季供暖季节常会出现大循环流。把观众席湿度较高的空气下降到冰场，产生雾气，还可能影响冰面质量。解决这一问题的方法是尽可能加强结构的保温，使上升的空气减少冷却而减弱下降的可能性。也可在屋顶设置排气口。 人工冰场气流组织• 防止馆内产生大循环流 用 CFD 模拟证实了双层屋顶的有效性 人工冰场气流组织• 冰场消雾措施 冰场表面附近温度接近冰温，但随着高度增加，迅速接近室温。室内空气与冰面空气汇合后的状态处于焓湿图的雾区，即能形成雾气。要解决这一问题的通常做法是：① 向冰面送风，加强室内空气与冰面附近空气的混合，使混合后空气状态点接近室内空气状态。最好上送下回，回风口接近冰场。② 室内冰场加装除湿后的送风系统。或利用冰场回流盐水在空气处理箱中循环，进行去湿处理，降低室内局部地区的露点温度。③ 对于过渡季节采用自然通风的冰场，要注意室外的温...
