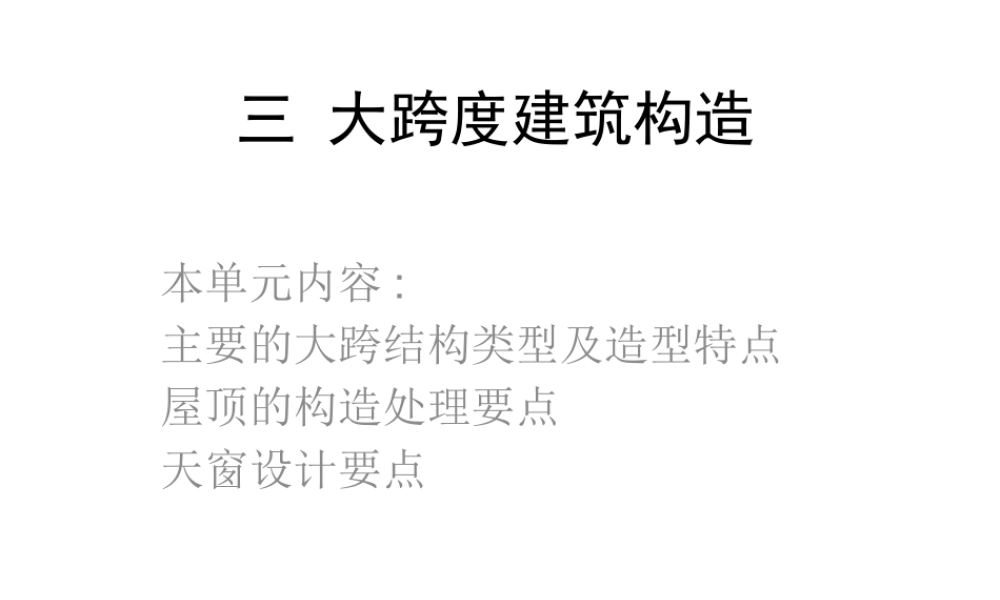

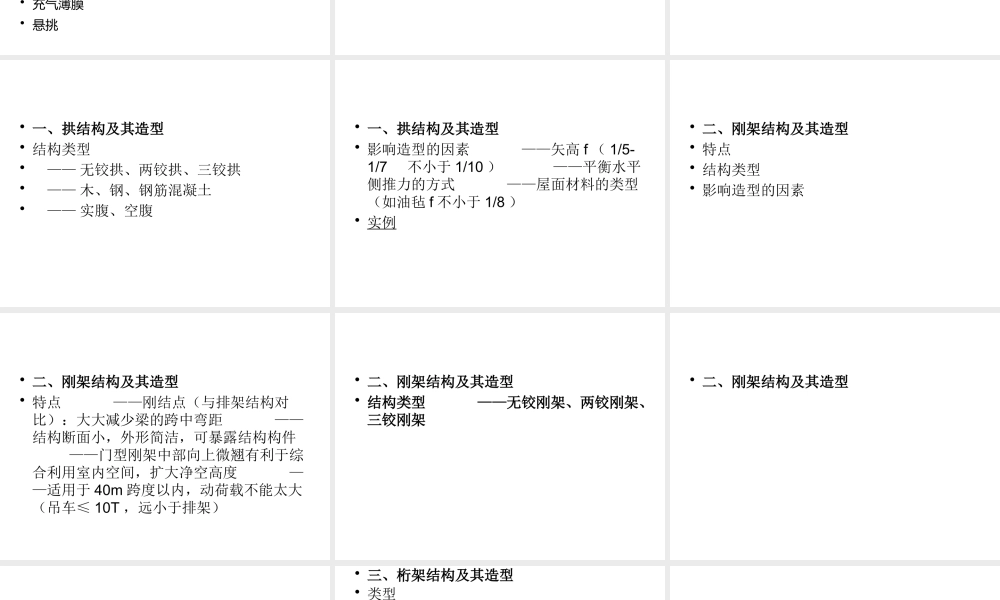

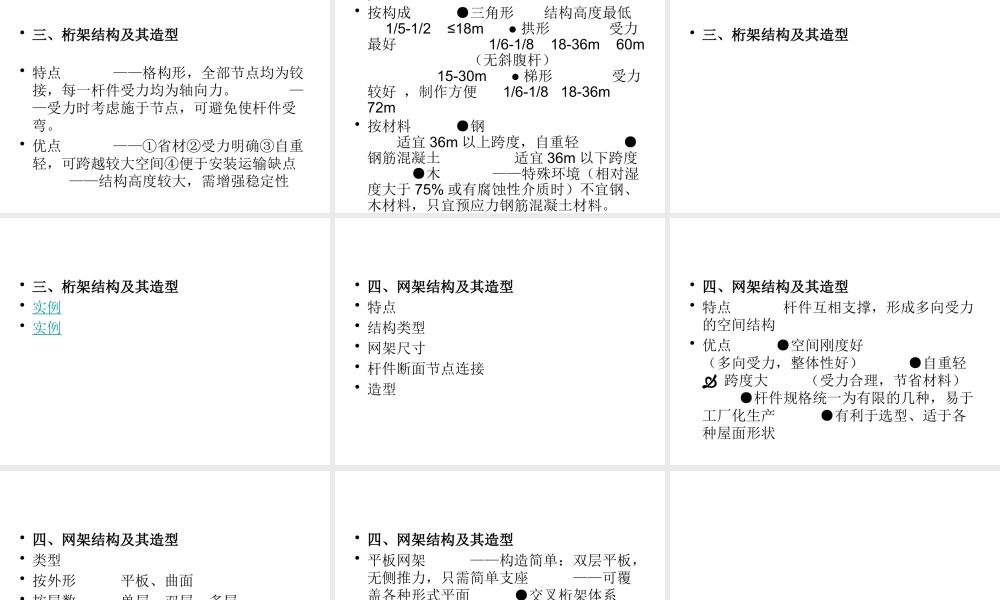

本单元内容 : 主要的大跨结构类型及造型特点 屋顶的构造处理要点 天窗设计要点 三 大跨度建筑构造 • 学习的重点 • 各类型大跨结构的基本力学原理和特征 • 建筑造型与结构的有机结合。 • 尺度的概念 • 屋顶构造及天窗 • 大跨度建筑构造 ---- 概论• 界定： 30M • 历史 ——万神庙 ——美国 · 底特律 ·韦恩县体育馆 （ Wayne County stadium ） （ 266m ，圆形钢网壳） ——上海体育馆 （ 110m ，圆形钢平板网架） ——英国千年穹 （ 365m ，帐篷结构）• 选择结构形式的意义 ——造型 ——空间利用的合理性 ——对内部装饰的影响 • 大跨度结构形式可分为两大类• 平面结构体系 ——桁架 ——刚架 ——拱 ——…… （把结构构件本身作为独立的单元来考虑）• 空间结构体系 ——网架 ——折板 ——薄壳 ——悬索 ——…… （把结构的所有组成构件协同起来共同跨越空间，作为整体来考虑——整体作用大于单个作用之和，且多向受力比单向受力更发挥材料潜力，空间工作比平面工作更符合力的自然传递路线） • 十种常用的大跨度结构形式• 拱 • 刚架 • 桁架 • 网架 • 折板• 薄壳 • 悬索 • 帐篷薄膜 • 充气薄膜 • 悬挑 • 一、拱结构及其造型• 特点 • 结构类型 • 影响造型的因素 • 一、拱结构及其造型• 特点 ——轴向受压（无弯距、只要求材料的受压性能好，可以很薄。相同 截面高的拱与梁，由于前者的曲面作用，跨度相差 n 倍） ——有横向侧推力 • 一、拱结构及其造型• 结构类型 • —— 无铰拱、两铰拱、三铰拱 • —— 木、钢、钢筋混凝土 • —— 实腹、空腹 • 一、拱结构及其造型• 影响造型的因素 ——矢高 f （ 1/5-1/7 不小于 1/10 ） ——平衡水平侧推力的方式 ——屋面材料的类型（如油毡 f 不小于 1/8 ） • 实例 • 二、刚架结构及其造型• 特点 • 结构类型 • 影响造型的因素 • 二、刚架结构及其造型• 特点 ——刚结点（与排架结构对比）：大大减少梁的跨中弯距 ——结构断面小，外形简洁，可暴露结构构件 ——门型刚架中部向上微翘有利于综合利用室内空间，扩大净空高度 ——适用于 40m 跨度以内，动荷载不能太大（吊车≤ 10T ，远小于排架） • 二、刚架结构及其造型• 结构类型 ——无铰刚架、两铰刚架、三铰刚架 • 二、刚架结构及其造型 •...
