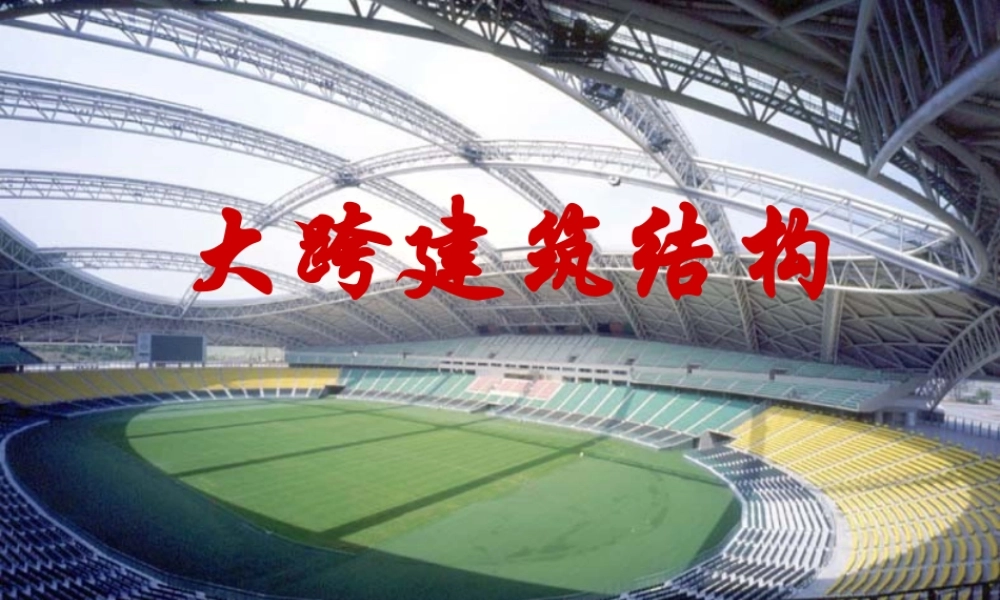

大跨建筑结构(设计要点)

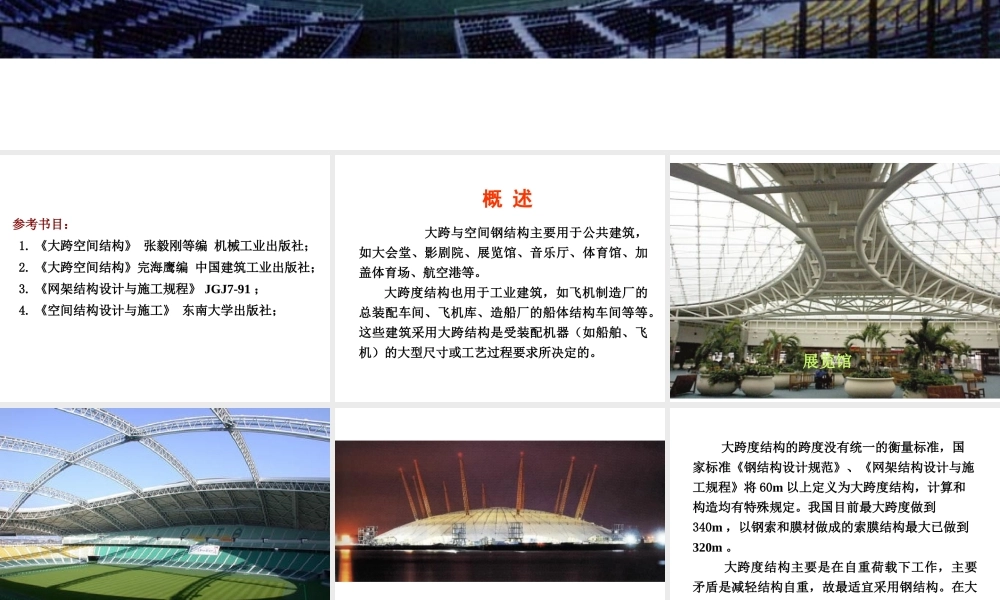

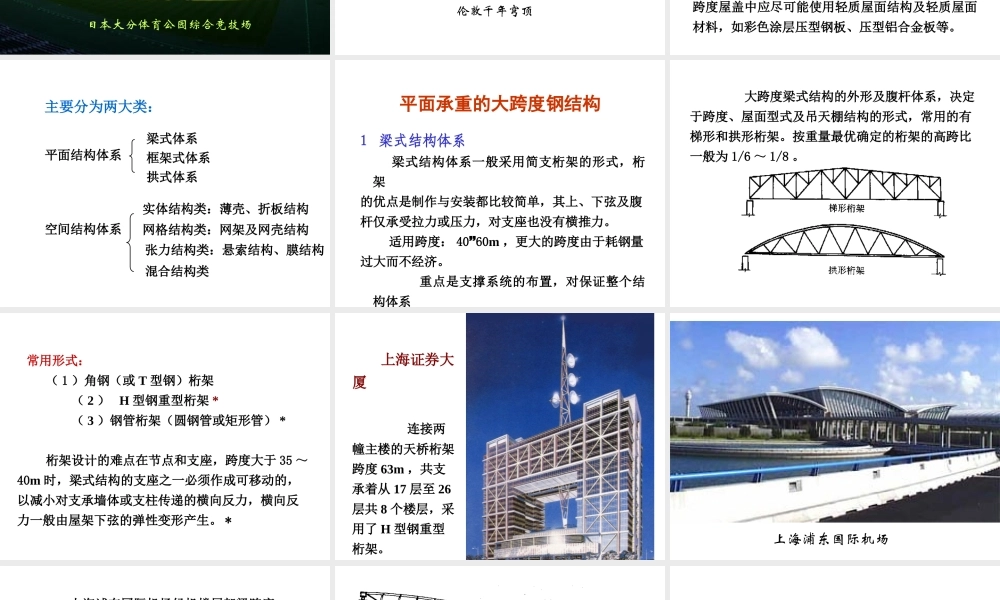

大跨建筑结构参考书目： 1. 《大跨空间结构》 张毅刚等编 机械工业出版社； 2. 《大跨空间结构》完海鹰编 中国建筑工业出版社； 3. 《网架结构设计与施工规程》 JGJ7-91 ； 4. 《空间结构设计与施工》 东南大学出版社； 概 述 大跨与空间钢结构主要用于公共建筑，如大会堂、影剧院、展览馆、音乐厅、体育馆、加盖体育场、航空港等。 大跨度结构也用于工业建筑，如飞机制造厂的总装配车间、飞机库、造船厂的船体结构车间等等。这些建筑采用大跨结构是受装配机器（如船舶、飞机）的大型尺寸或工艺过程要求所决定的。展览馆日本大分体育公园综合竞技场伦敦千年穹顶 大跨度结构的跨度没有统一的衡量标准，国家标准《钢结构设计规范》、《网架结构设计与施工规程》将 60m 以上定义为大跨度结构，计算和构造均有特殊规定。我国目前最大跨度做到340m ，以钢索和膜材做成的索膜结构最大已做到320m 。 大跨度结构主要是在自重荷载下工作，主要矛盾是减轻结构自重，故最适宜采用钢结构。在大跨度屋盖中应尽可能使用轻质屋面结构及轻质屋面材料，如彩色涂层压型钢板、压型铝合金板等。 主要分为两大类：平面结构体系梁式体系框架式体系拱式体系空间结构体系实体结构类：薄壳、折板结构张力结构类：悬索结构、膜结构混合结构类网格结构类：网架及网壳结构平面承重的大跨度钢结构1 梁式结构体系 梁式结构体系一般采用简支桁架的形式，桁架的优点是制作与安装都比较简单，其上、下弦及腹杆仅承受拉力或压力，对支座也没有横推力。 适用跨度： 4060m ，更大的跨度由于耗钢量过大而不经济。 重点是支撑系统的布置，对保证整个结构体系的整体刚度是非常重要的。 大跨度梁式结构的外形及腹杆体系，决定于跨度、屋面型式及吊天棚结构的形式，常用的有梯形和拱形桁架。按重量最优确定的桁架的高跨比一般为 1/6 ～ 1/8 。 常用形式： （ 1 ）角钢（或 T 型钢）桁架 （ 2 ） H 型钢重型桁架 * （ 3 ）钢管桁架（圆钢管或矩形管） * 桁架设计的难点在节点和支座，跨度大于 35 ～40m 时，梁式结构的支座之一必须作成可移动的，以减小对支承墙体或支柱传递的横向反力，横向反力一般由屋架下弦的弹性变形产生。 * 上海证券大厦 连接两幢主楼的天桥桁架跨度 63m ，共支承着从 17 层至 26层共 8 个楼层，采用了 H 型钢重型桁架。上海浦东国际机场 上海浦东国际机场候机楼屋架梁跨度83m ，跨中高度超过...
