塑膠射出成型產品設計要領讲义

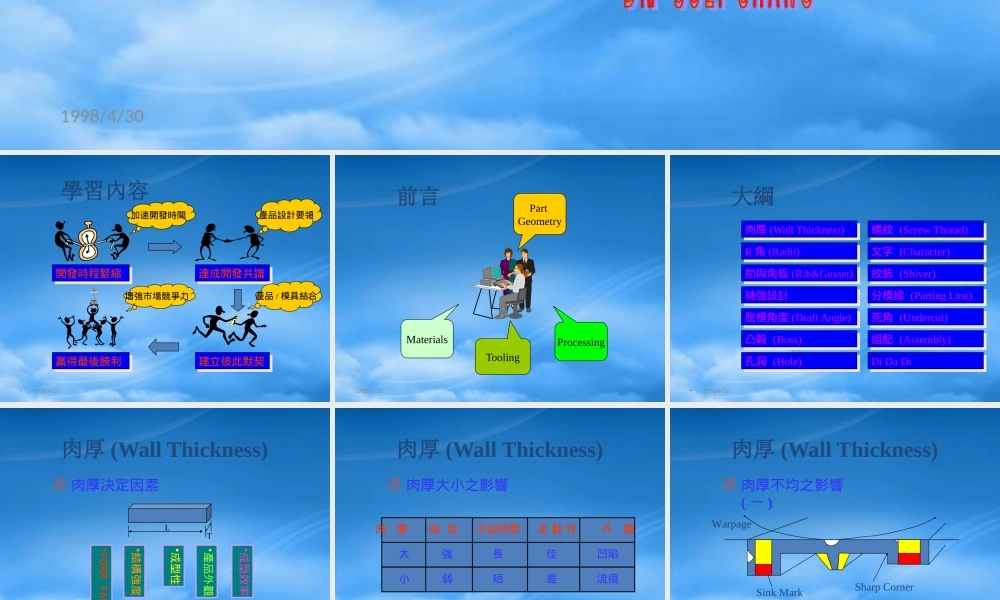

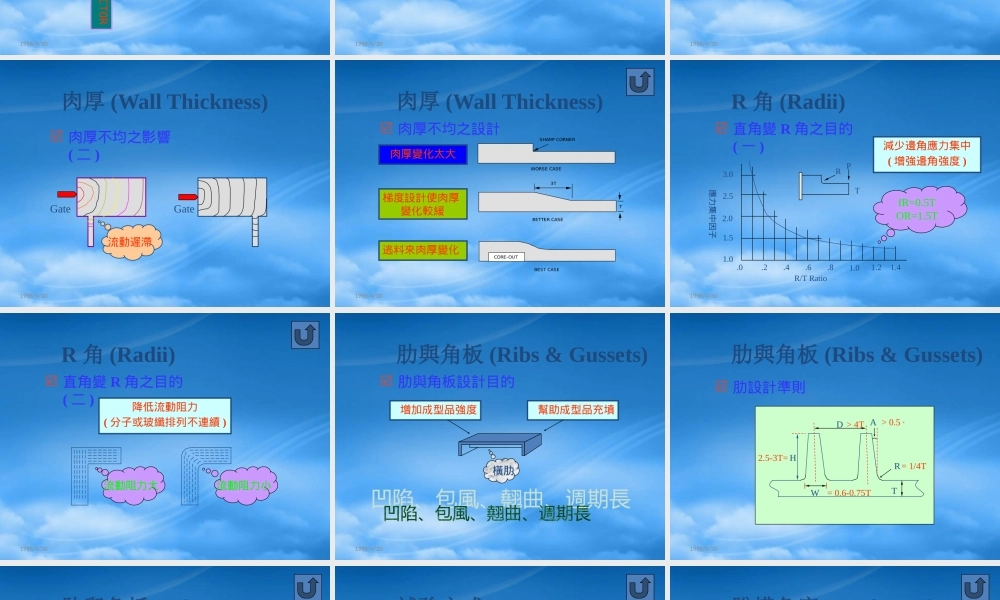

內部教育訓練主講人 : 1998/4/30學習內容開發時程緊縮開發時程緊縮達成開發共識達成開發共識建立彼此默契建立彼此默契贏得最後勝利贏得最後勝利產品設計要領產品 / 模具結合加速開發時間增強市場競爭力•1998/4/30前言Part GeometryMaterialsProcessingTooling1998/4/30大綱肉厚 (Wall Thickness)肉厚 (Wall Thickness)R 角 (Radii)R 角 (Radii)肋與角板 (Rib&Gusset)肋與角板 (Rib&Gusset)補強設計補強設計脫模角度 (Draft Angle)脫模角度 (Draft Angle) 凸轂 (Boss) 凸轂 (Boss) 孔洞 (Hole) 孔洞 (Hole) 螺紋 (Screw Thread) 螺紋 (Screw Thread) 文字 (Character) 文字 (Character) 紋飾 (Shiver) 紋飾 (Shiver) 分模線 (Parting Line) 分模線 (Parting Line) 死角 (Undercut) 死角 (Undercut) 組配 (Assembly) 組配 (Assembly)Di Da DiDi Da Di•1998/4/30肉厚 (Wall Thickness) 肉厚決定因素TL•FORM FACTOR•結構強度•成型性•成型效率•產品外觀1998/4/30 肉厚大小之影響肉厚 (Wall Thickness) 肉厚強 度冷卻時間流 動 性外觀大強長佳凹陷小弱短差流痕1998/4/30 肉厚不均之影響( 一 )肉厚 (Wall Thickness)WarpageSink MarkSharp Corner1998/4/30 肉厚不均之影響( 二 )肉厚 (Wall Thickness)流動遲滯GateGate1998/4/30肉厚 (Wall Thickness)SHARP CORNERWORSE CASET3TBETTER CASEBEST CASECORE-OUT梯度設計使肉厚變化較緩逃料來肉厚變化肉厚變化太大 肉厚不均之設計1998/4/30R 角 (Radii)減少邊角應力集中( 增強邊角強度 ) 直角變 R 角之目的( 一 )1.01.52.02.53.0.0.2.4.6.81.01.21.4應力集中因子R/T RatioR PTIR=0.5TOR=1.5T1998/4/30R 角 (Radii)降低流動阻力( 分子或玻纖排列不連續 ) 直角變 R 角之目的( 二 )流動阻力大流動阻力小1998/4/30肋與角板 (Ribs & Gussets) 增加成型品強度 肋與角板設計目的 幫助成型品充填 橫肋1998/4/30肋與角板 (Ribs & Gussets) 肋設計準則DARHTW> 0.5 。> 4T= 1/4T 2.5-3T== 0.6-0.75T1998/4/30HWDdT肋與角板 (Ribs & Gussets) 角板設計準則 2T=> 3T =T0.6-0.7T=1998/4/30補強方式 增加肉厚與形狀變化1998/4/30脫模角度 (Draft Angle) 脫模角設計通則易脫模fD’fDfd’fdH’HSH<50 mm; S/H=1/30-1/50H>50 mm; S/H<1/600.5*(D...
