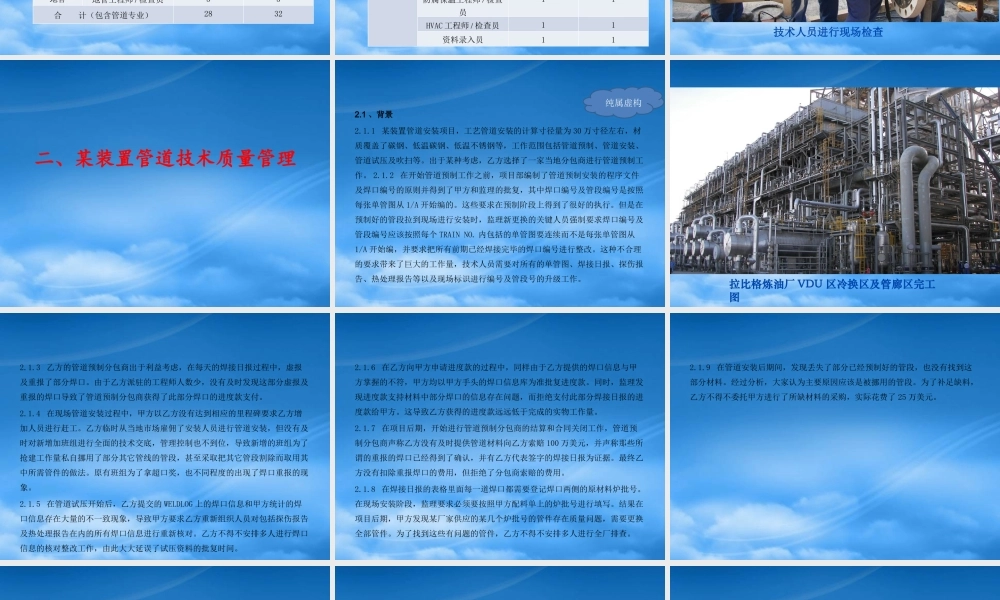

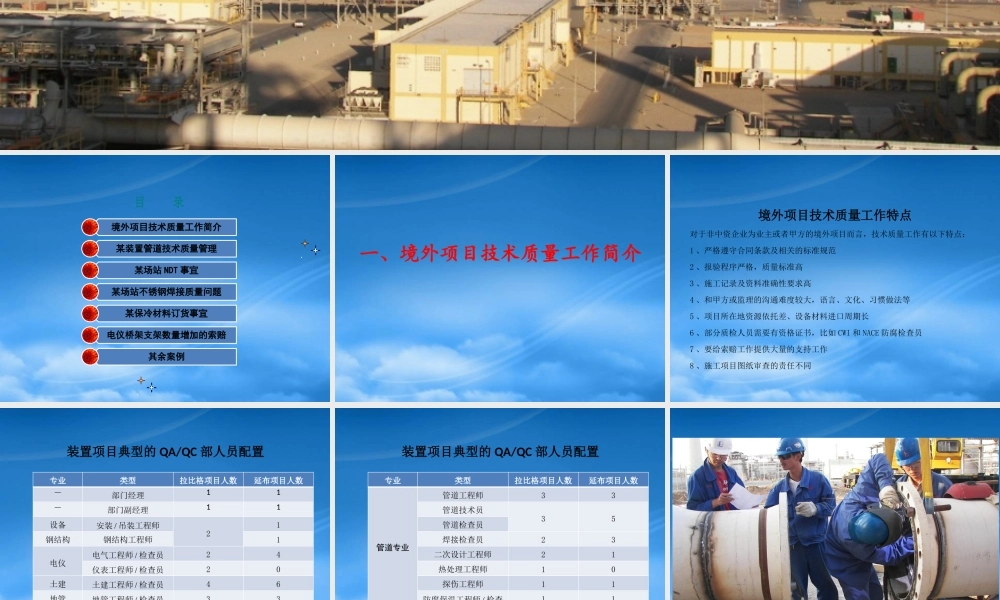

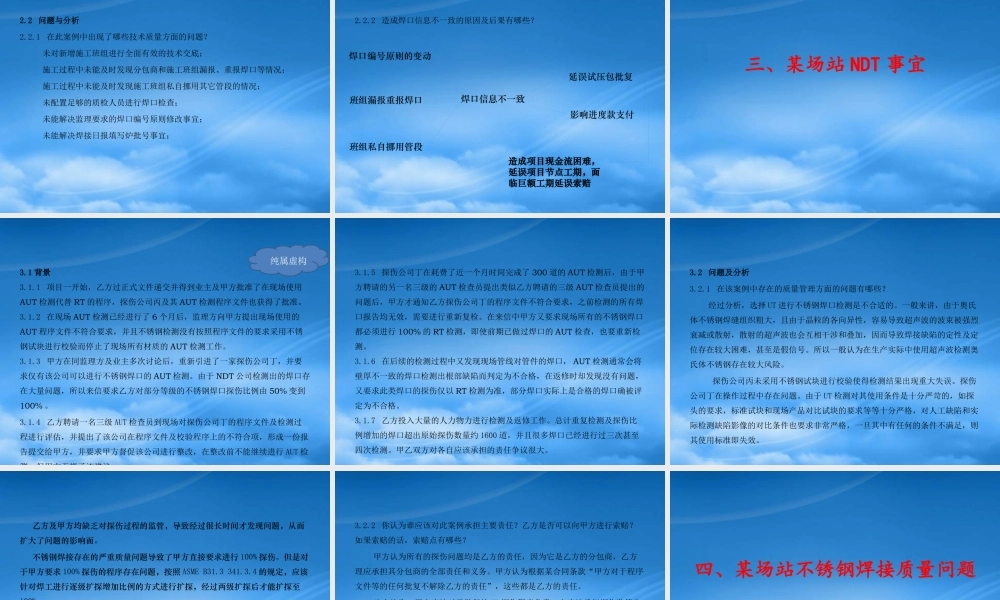

境外项目技术质量管理案例分析目 录境外项目技术质量工作简介某装置管道技术质量管理某场站 NDT 事宜某场站不锈钢焊接质量问题某保冷材料订货事宜电仪桥架支架数量增加的索赔其余案例一、境外项目技术质量工作简介境外项目技术质量工作特点对于非中资企业为业主或者甲方的境外项目而言，技术质量工作有以下特点：1 、严格遵守合同条款及相关的标准规范2 、报验程序严格，质量标准高3 、施工记录及资料准确性要求高4 、和甲方或监理的沟通难度较大，语言、文化、习惯做法等5 、项目所在地资源依托差、设备材料进口周期长6 、部分质检人员需要有资格证书，比如 CWI 和 NACE 防腐检查员7 、要给索赔工作提供大量的支持工作8 、施工项目图纸审查的责任不同装置项目典型的 QA/QC 部人员配置专业类型拉比格项目人数延布项目人数－部门经理11－部门副经理11设备安装 / 吊装工程师21钢结构钢结构工程师1电仪电气工程师 / 检查员24仪表工程师 / 检查员20土建土建工程师 / 检查员46地管地管工程师 / 检查员33合 计（包含管道专业）2832装置项目典型的 QA/QC 部人员配置专业类型拉比格项目人数延布项目人数管道专业管道工程师33管道技术员35管道检查员焊接检查员23二次设计工程师21热处理工程师10探伤工程师11防腐保温工程师 / 检查员11HVAC 工程师 / 检查员11资料录入员11技术人员进行现场检查二、某装置管道技术质量管理2.1 、背景2.1.1 某装置管道安装项目，工艺管道安装的计算寸径量为 30 万寸径左右，材质覆盖了碳钢、低温碳钢、低温不锈钢等，工作范围包括管道预制、管道安装、管道试压及吹扫等。出于某种考虑，乙方选择了一家当地分包商进行管道预制工作。 2.1.2 在开始管道预制工作之前，项目部编制了管道预制安装的程序文件及焊口编号的原则并得到了甲方和监理的批复，其中焊口编号及管段编号是按照每张单管图从 1/A 开始编的。这些要求在预制阶段上得到了很好的执行。但是在预制好的管段拉到现场进行安装时，监理新更换的关键人员强制要求焊口编号及管段编号应该按照每个 TRAIN NO. 内包括的单管图要连续而不是每张单管图从1/A 开始编，并要求把所有前期已经焊接完毕的焊口编号进行整改。这种不合理的要求带来了巨大的工作量，技术人员需要对所有的单管图、焊接日报、探伤报告、热处理报告等以及现场标识进行编号及管段号的升级工作。纯属虚构拉比格炼油厂 VDU 区冷换区及管廊区完工图2.1.3 乙方...
