太仓中专项目四-铣工实训

太仓中专项目四-铣工实训太仓中专项目四-铣工实训太仓中专项目四-铣工实训太仓中专项目四-铣工实训太仓中专项目四-铣工实训

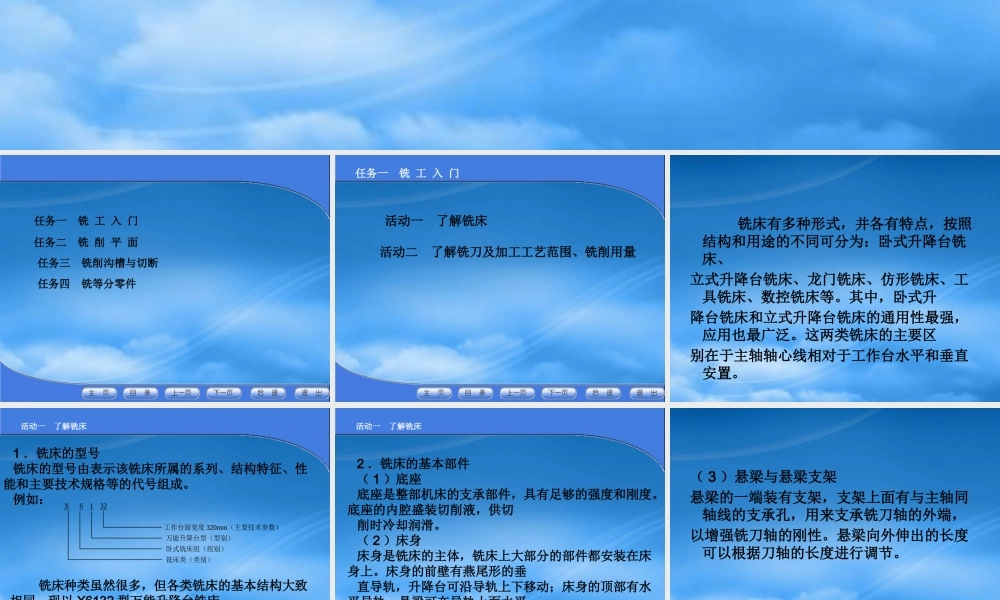

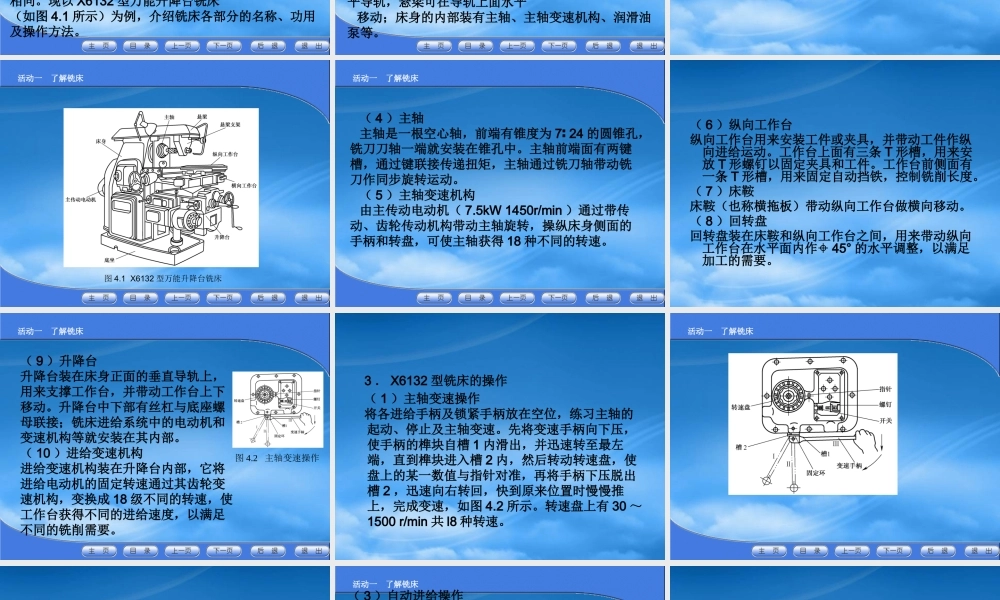

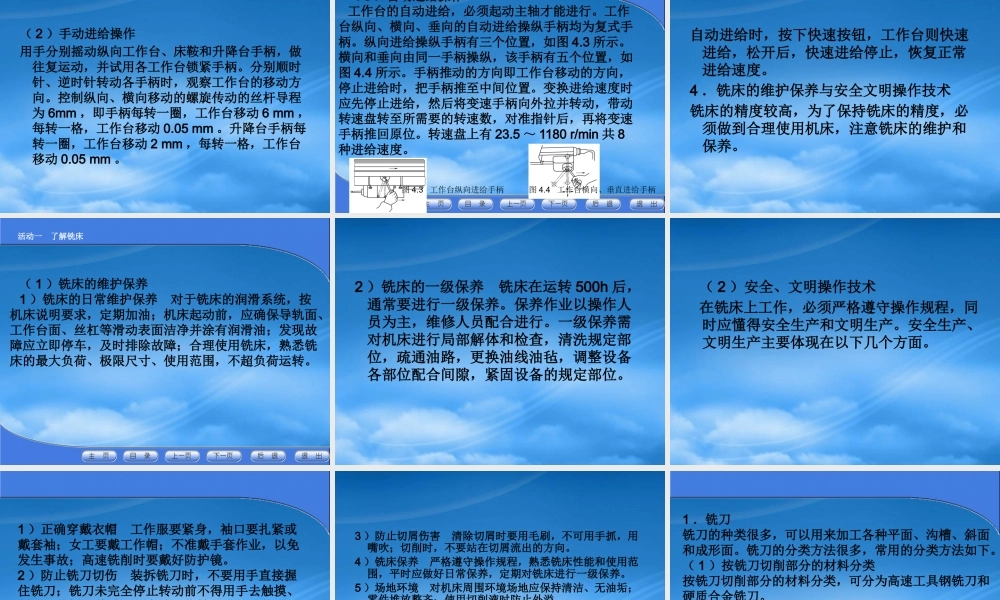

项目四 铣工实训任务四 铣等分零件 任务三 铣削沟槽与切断 任务二 铣 削 平 面 任务一 铣 工 入 门 任务一 铣 工 入 门活动一 了解铣床活动二 了解铣刀及加工工艺范围、铣削用量 铣床有多种形式,并各有特点,按照结构和用途的不同可分为:卧式升降台铣床、立式升降台铣床、龙门铣床、仿形铣床、工具铣床、数控铣床等。其中,卧式升降台铣床和立式升降台铣床的通用性最强,应用也最广泛。这两类铣床的主要区别在于主轴轴心线相对于工作台水平和垂直安置。 活动一 了解铣床1 .铣床的型号铣床的型号由表示该铣床所属的系列、结构特征、性能和主要技术规格等的代号组成。例如:X 6 1 32 工作台面宽度 320mm(主要技术参数) 万能升降台型(型别) 卧式铣床组(组别) 铣床类(类别) 铣床种类虽然很多,但各类铣床的基本结构大致相同。现以 X6132 型万能升降台铣床(如图 4.1 所示)为例,介绍铣床各部分的名称、功用及操作方法。 活动一 了解铣床2 .铣床的基本部件( 1 )底座 底座是整部机床的支承部件,具有足够的强度和刚度。底座的内腔盛装切削液,供切削时冷却润滑。( 2 )床身 床身是铣床的主体,铣床上大部分的部件都安装在床身上。床身的前壁有燕尾形的垂直导轨,升降台可沿导轨上下移动;床身的顶部有水平导轨,悬梁可在导轨上面水平移动;床身的内部装有主轴、主轴变速机构、润滑油泵等。( 3 )悬梁与悬梁支架 悬梁的一端装有支架,支架上面有与主轴同轴线的支承孔,用来支承铣刀轴的外端,以增强铣刀轴的刚性。悬梁向外伸出的长度可以根据刀轴的长度进行调节。活动一 了解铣床图 4.1 X6132 型万能升降台铣床活动一 了解铣床( 4 )主轴 主轴是一根空心轴,前端有锥度为 7 24∶的圆锥孔,铣刀刀轴一端就安装在锥孔中。主轴前端面有两键槽,通过键联接传递扭矩,主轴通过铣刀轴带动铣刀作同步旋转运动。( 5 )主轴变速机构 由主传动电动机( 7.5kW 1450r/min )通过带传动、齿轮传动机构带动主轴旋转,操纵床身侧面的手柄和转盘,可使主轴获得 18 种不同的转速。( 6 )纵向工作台 纵向工作台用来安装工件或夹具,并带动工件作纵向进给运动。工作台上面有三条 T 形槽,用来安放 T 形螺钉以固定夹具和工件。工作台前侧面有一条 T 形槽,用来固定自动挡铁,控制铣削长度。( 7 )床鞍 床鞍(也称横拖板)带动纵向工作台做横向移动。( 8 )回转盘回...
